Hướng dẫn cài đặt Biến tần INVT chạy hai cấp tốc độ

Trong các ứng dụng điều khiển động cơ công nghiệp, nhu cầu thay đổi tốc độ động cơ theo từng giai đoạn vận hành là rất phổ biến. Một trong những giải pháp hiệu quả để thực hiện điều này là sử dụng chức năng chạy đa cấp tốc độ trên biến tần. Thay vì chỉ vận hành ở hai tốc độ cố định, chức năng này cho phép động cơ chạy linh hoạt ở nhiều mức tốc độ khác nhau, đáp ứng tối ưu các yêu cầu kỹ thuật của từng loại máy móc và quy trình sản xuất.

1. Khái niệm biến tần điều khiển đa cấp tốc độ là gì?

Biến tần điều khiển đa cấp tốc độ là chế độ mà trong đó động cơ được lập trình để vận hành ở nhiều mức tốc độ cố định (preset), tùy theo tín hiệu điều khiển đầu vào. Tính năng này cực kỳ hữu ích trong các hệ thống có chu trình làm việc thay đổi theo giai đoạn, ví dụ như: máy ép, máy trộn, băng tải, máy nghiền,…

Việc cài đặt trước nhiều cấp tốc độ giúp cải thiện hiệu suất vận hành, tiết kiệm điện năng và kéo dài tuổi thọ động cơ, đồng thời đảm bảo sự ổn định và an toàn trong toàn bộ hệ thống.

2. Quy trình chung để cài đặt biến tần chạy nhiều cấp tốc độ

Dù mỗi hãng biến tần có những thông số và cách lập trình riêng, nhưng về cơ bản quy trình thiết lập chế độ chạy đa cấp tốc độ thường tuân theo các bước chính sau:

Bước 1: Xác định sơ đồ đấu dây và các ngõ vào điều khiển

• Xác định số lượng tín hiệu số (digital input) cần sử dụng.

• Lập sơ đồ kết nối các chân điều khiển tương ứng với từng cấp tốc độ.

• Lưu ý: với 2 tín hiệu số bạn có thể điều khiển 4 cấp tốc độ, với 3 tín hiệu số là 8 cấp, và với 4 tín hiệu số là tối đa 16 cấp tốc độ.

Bước 2: Kích hoạt chức năng điều khiển đa cấp tốc độ

• Truy cập vào thông số chức năng của biến tần (thường nằm trong nhóm thông số liên quan đến I/O).

• Gán các chân điều khiển số cho chế độ lựa chọn cấp tốc độ.

Bước 3: Cài đặt tần số tương ứng cho từng cấp

• Mỗi cấp tốc độ được gán một giá trị tần số cụ thể (ví dụ: cấp 1 = 20Hz, cấp 2 = 35Hz,…).

• Các tần số này được nhập thông qua các thông số cài đặt riêng cho từng cấp (thường có dạng: Freq1, Freq2,… tùy biến tần).

3. Hướng dẫn cài đặt biến tần INVT chạy 16 cấp tốc độ

Với biến tần INVT, đặc biệt là các dòng phổ biến như GD200A, GD350,… nhà sản xuất đã tích hợp sẵn chức năng chạy nhiều cấp tốc độ, có thể thiết lập đến 16 cấp tốc độ.

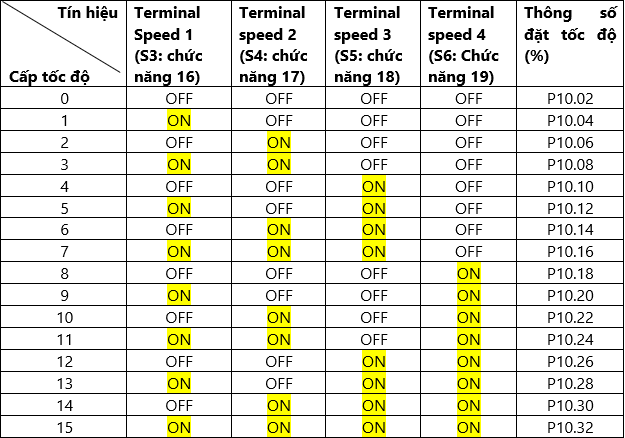

3.1 Bảng tín hiệu điều khiển các cấp tốc độ

3.2 Sơ đồ đấu nối

Biến tần INVT điều khiển motor quay thuận, quay nghịch, điều khiển theo 16 cấp tốc độ (với 4 tín hiệu ngõ vào ON, OFF)

Trong sơ đồ đấu nối biến tần INVT điều khiển quay thuận, quay nghịch và chạy 16 cấp tốc độ, các tín hiệu ngõ vào số (DI) có thể được kích hoạt thông qua các tiếp điểm điều khiển, bao gồm:

• Relay trung gian

• Ngõ ra của PLC

• Bo mạch điều khiển ngoài

Ký hiệu tiếp điểm và chức năng

Nguyên lý hoạt động

• R1 ON → Biến tần nhận lệnh chạy thuận (motor quay cùng chiều kim đồng hồ).

• R2 ON → Biến tần nhận lệnh chạy nghịch (motor quay ngược chiều kim đồng hồ).

• Tổ hợp ON/OFF của R3 ~ R6 tạo thành mã nhị phân 4 bit, tương ứng với các cấp tốc độ đã được lập trình sẵn trong biến tần.

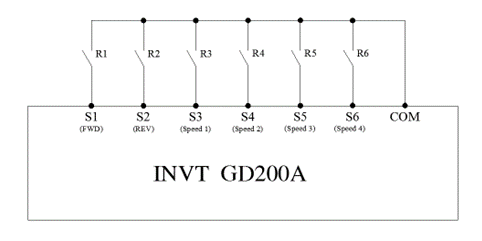

Ví dụ tổ hợp tín hiệu tốc độ (tham khảo Hình 1)
