Biến tần 3 pha là thiết bị quan trọng trong các hệ thống điện công nghiệp, giúp điều khiển tốc độ động cơ một cách linh hoạt và hiệu quả. Vậy biến tần 3 pha là gì? Đây là thiết bị có khả năng thay đổi tần số dòng điện xoay chiều từ nguồn 3 pha, giúp động cơ hoạt động ổn định và tiết kiệm năng lượng. Trong bài viết này của HDE, chúng ta sẽ cùng khám phá chi tiết về biến tần 3 pha, các ứng dụng, cách đấu nối và những lưu ý quan trọng khi sử dụng thiết bị này trong các hệ thống công nghiệp.
1. Biến Tần 3 Pha Là Gì?
Biến tần 3 pha là thiết bị sử dụng nguồn điện đầu vào 3 pha, thường là 220V hoặc 380V. Thiết bị này có tác dụng thay đổi tần số dòng điện cung cấp cho cuộn dây động cơ, qua đó điều khiển tốc độ động cơ một cách linh hoạt mà không cần đến các bộ phận cơ khí.
Biến tần 3 pha thường được sử dụng trong các động cơ điện không đồng bộ, động cơ đồng bộ, động cơ servo, và nhiều ứng dụng công nghiệp khác.
Biến tần 3 pha được ứng dụng rộng rãi hơn so với biến tần 1 pha nhờ vào khả năng kiểm soát tốc độ linh hoạt và tiết kiệm năng lượng. Một trong những ưu điểm lớn nhất của biến tần 3 pha là khả năng điều chỉnh tốc độ động cơ một cách liên tục, giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng, và kéo dài tuổi thọ động cơ.
Các bạn có thể tham khảo các dòng sản phẩm biến tần 3 pha của Delta, như VFD-EL, MS300, C2000, CP2000, cung cấp nhiều tính năng vượt trội. Biến tần Delta là sự lựa chọn lý tưởng cho các nhà máy, xí nghiệp, và các ứng dụng công nghiệp yêu cầu điều khiển động cơ với độ chính xác cao.
Ưu Điểm Của Biến Tần 3 Pha:
- Tiết Kiệm Năng Lượng: Biến tần 3 pha giúp giảm tiêu thụ điện năng, tối ưu hóa việc sử dụng động cơ và tiết kiệm từ 20% đến 50% năng lượng so với hệ thống không sử dụng biến tần.
- Điều Khiển Tốc Độ Linh Hoạt: Biến tần 3 pha cho phép điều chỉnh tốc độ động cơ từ 0 đến hơn 100% tốc độ định mức, đáp ứng nhanh chóng với thay đổi tải và yêu cầu vận hành.
- Bảo Vệ Động Cơ: Biến tần giúp bảo vệ động cơ khỏi quá tải, ngắn mạch, mất pha, quá áp, thấp áp, tăng độ bền và giảm nguy cơ hỏng hóc.
- Cải Thiện Chất Lượng Sản Phẩm: Biến tần 3 pha giúp kiểm soát chính xác tốc độ, ổn định quá trình sản xuất, giảm sự biến động trong các ứng dụng như bơm, quạt, và băng tải.
2. Cách Đấu Nối Biến Tần 3 Pha
Để sử dụng biến tần 3 pha đúng cách, việc đấu nối hệ thống sao cho chính xác và an toàn là rất quan trọng. Dưới đây là các bước cơ bản khi đấu nối biến tần 3 pha:

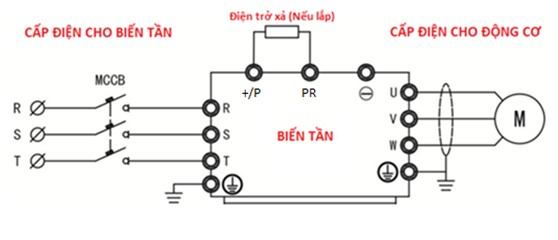

2.1 Sơ Đồ Đấu Nối Biến Tần 3 Pha Vào Ra 3 Pha
Khi đấu nối biến tần 3 pha, bước đầu tiên là xác định các đầu vào và đầu ra của thiết bị. Thông thường, đầu vào của biến tần sẽ có các dây L1, L2, L3 (R, S, T), tương ứng với nguồn điện cấp 3 pha 380V hoặc 220V. Các đầu ra U, V, W sẽ được kết nối vào động cơ 3 pha.
- Nguồn cấp vào: L1, L2, L3 (R, S, T) – Nguồn điện đầu vào 3 pha 220V hoặc 380V.
- Đầu ra: U, V, W – Đầu ra nối với động cơ.
Nếu động cơ có 6 dây, cần phải đấu nối theo hình tam giác trước khi kết nối với biến tần 3 pha.

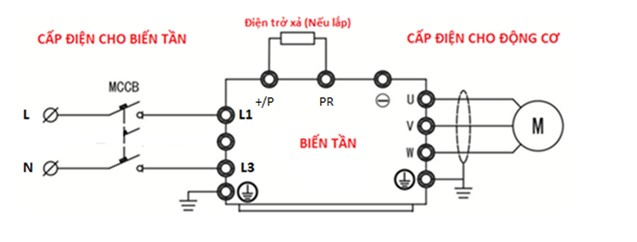

2.2 Sơ Đồ Đấu Nối Biến Tần 1 Pha Vào Ra 3 Pha
Trong một số trường hợp, bạn có thể đấu nối biến tần 1 pha vào hệ thống 3 pha. Để làm điều này, cần phải tuân thủ quy trình cẩn thận, đảm bảo rằng đầu vào 1 pha được cấp chính xác cho biến tần và sau đó kết nối với động cơ 3 pha.
2.3 Lưu Ý Khi Lắp Đặt Biến Tần 3 Pha
Việc lắp đặt biến tần 3 pha cần phải tuân thủ một số lưu ý quan trọng để đảm bảo hoạt động hiệu quả và an toàn:
- Vị trí lắp đặt: Lắp đặt biến tần ở nơi thông thoáng, không bị ánh nắng trực tiếp chiếu vào, tránh nơi có bụi bẩn, khí ăn mòn, hoặc nguy cơ nổ.
- Nhiệt độ môi trường: Đảm bảo nhiệt độ môi trường lắp đặt nằm trong khoảng từ -10°C đến 40°C.
- Độ ẩm: Độ ẩm phải nhỏ hơn 95% RH để tránh gây hỏng hóc thiết bị.
- Khả năng tản nhiệt: Cần vệ sinh tấm tản nhiệt và kiểm tra hệ thống hút tản nhiệt để duy trì hiệu suất làm mát của thiết bị.
- Độ ổn định: Lắp đặt trên bề mặt phẳng, ổn định, không có rung lắc mạnh.
3. Hướng Dẫn Cách Sử Dụng Biến Tần 3 Pha
Biến tần 3 pha không chỉ giúp điều khiển động cơ hiệu quả mà còn cung cấp các tính năng điều chỉnh tốc độ và hướng quay động cơ. Dưới đây là cách sử dụng biến tần 3 pha cơ bản:
3.1 Điều Khiển Động Cơ Chạy Thuận
Để điều khiển động cơ chạy theo chiều thuận (theo hướng kim đồng hồ), chỉ cần gạt công tắc tín hiệu màu xanh sang bên phải. Động cơ sẽ bắt đầu quay và bạn có thể điều chỉnh tốc độ bằng cách xoay núm điều chỉnh dưới công tắc.
3.2 Điều Khiển Động Cơ Chạy Nghịch
Để điều khiển động cơ quay ngược chiều kim đồng hồ, gạt công tắc tín hiệu màu đỏ sang bên phải. Tương tự, bạn có thể điều chỉnh tốc độ và gia tốc của động cơ bằng cách xoay núm chiết áp.
Kết Luận
HDE hy vọng bài viết này đã giúp bạn hiểu rõ biến tần 3 pha là gì và cách đấu nối biến tần 3 pha một cách chính xác. Việc sử dụng biến tần 3 pha đúng cách không chỉ giúp tiết kiệm năng lượng, tối ưu hóa hiệu suất hoạt động mà còn bảo vệ động cơ và giảm thiểu chi phí vận hành
HDE là đơn vị cung cấp các giải pháp biến tần chất lượng cao từ nhiều thương hiệu nổi tiếng như Inovance, Delta, ABB, LS, Siemens … , bảo hành, bảo trì và hỗ trợ kỹ thuật cho khách hàng trong việc lắp đặt và sử dụng biến tần 3 pha. Chúng tôi cam kết mang lại dịch vụ hỗ trợ nhanh chóng, hiệu quả để giúp khách hàng tối ưu hóa quá trình sản xuất và sử dụng thiết bị một cách tiết kiệm nhất.
Nếu bạn có bất kỳ câu hỏi nào về việc đấu nối, lắp đặt hoặc sử dụng biến tần 3 pha, đừng ngần ngại liên hệ với HDE để nhận sự tư vấn chuyên nghiệp và dịch vụ hỗ trợ kỹ thuật tận tình!
———————
