Trong hệ thống điện công nghiệp, tủ điện đóng vai trò trung tâm trong việc bảo vệ, phân phối và điều khiển toàn bộ thiết bị sản xuất. Tuy nhiên, không chỉ chất lượng tủ điện quan trọng, mà tiêu chuẩn chiều cao và vị trí lắp đặt tủ điện trong nhà máy cũng quyết định đến sự an toàn, tính tiện lợi trong vận hành và khả năng bảo trì. Bài viết này sẽ phân tích chi tiết những quy chuẩn kỹ thuật, các yếu tố cần lưu ý khi thiết kế – lắp đặt tủ điện, đồng thời giới thiệu giải pháp chuyên nghiệp từ Công ty Cổ phần Điện Hải Dương (HDE Tech) – đơn vị uy tín trong thiết kế, sản xuất và lắp đặt tủ điện công nghiệp.

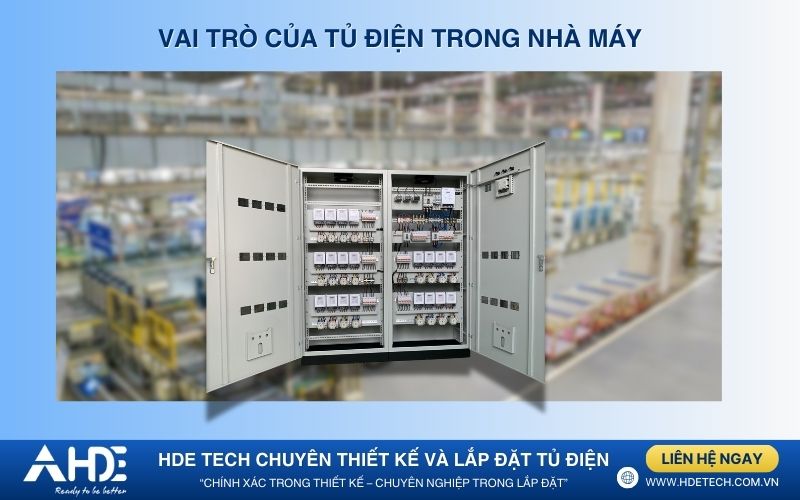

1. Vai trò của tủ điện trong nhà máy
- Trung tâm phân phối điện năng: điều phối điện đến từng dây chuyền, máy móc.
- Bảo vệ thiết bị: thông qua các CB, MCCB, rơ-le chống quá tải, ngắn mạch.
- Điều khiển và giám sát: tích hợp PLC, HMI, biến tần để tự động hóa.
- Đảm bảo an toàn: ngăn ngừa sự cố chạm chập, giật điện cho công nhân.
👉 Vì tầm quan trọng này, việc xác định chiều cao và vị trí lắp đặt chuẩn là yêu cầu bắt buộc trong mọi dự án công nghiệp.
2. Các tiêu chuẩn quốc tế và Việt Nam về lắp đặt tủ điện
2.1. Tiêu chuẩn quốc tế
- IEC 60204-1: Quy định về an toàn trong hệ thống điện máy công nghiệp.
- IEC 61439: Tiêu chuẩn thiết kế – chế tạo tủ điện hạ thế.
- OSHA – Mỹ: Quy định khoảng cách an toàn tối thiểu giữa tủ điện và khu vực làm việc.
2.2. Tiêu chuẩn Việt Nam (TCVN)
- TCVN 7447-4-41:2004: Yêu cầu an toàn khi lắp đặt điện.
- TCVN 7997:2009: Yêu cầu về bố trí không gian và khoảng cách bảo trì tủ điện.
- QCVN 01:2020/BCT: Quy chuẩn an toàn điện trong công nghiệp.
3. Tiêu chuẩn chiều cao lắp đặt tủ điện

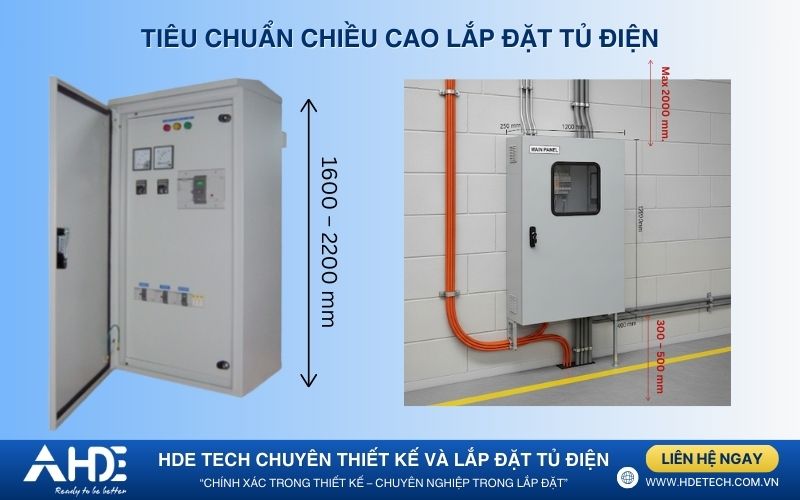

3.1. Chiều cao tổng thể tủ điện
- Tủ đứng công nghiệp: cao từ 1600 – 2200 mm.
- Tủ treo tường (Wall-mounted): mép dưới cách sàn 300 – 500 mm, mép trên không vượt quá 2000 mm.

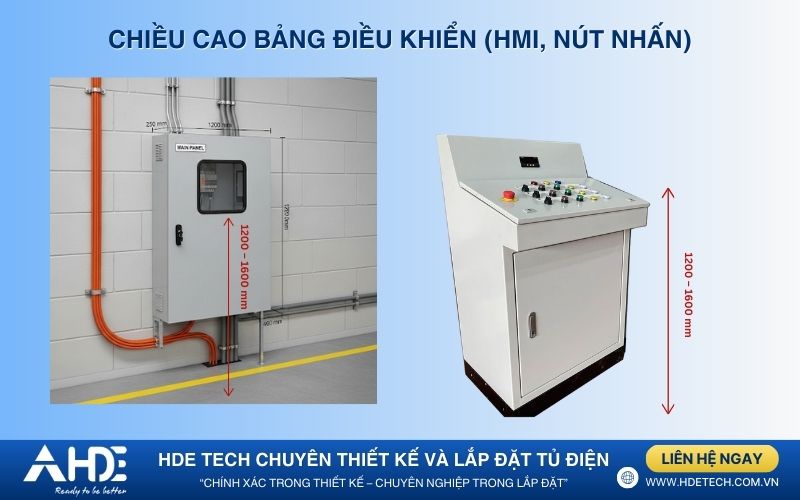

3.2. Chiều cao bảng điều khiển (HMI, nút nhấn)
- Vị trí trung tâm bảng điều khiển: từ 1200 – 1600 mm tính từ mặt sàn.
- Đây là khoảng “tầm nhìn – tầm với” của công nhân, đảm bảo thao tác dễ dàng, không phải cúi hoặc với tay quá mức.
3.3. Ổ cắm và thiết bị phụ
- Ổ cắm kỹ thuật: cao 800 – 1200 mm.
- Thiết bị giám sát (đèn báo, đồng hồ): lắp đặt ở tầm 1400 – 1700 mm để dễ quan sát.
4. Tiêu chuẩn vị trí lắp đặt tủ điện trong nhà máy
4.1. Khoảng cách an toàn
- Trước tủ điện: ít nhất 1,2 m để thao tác, bảo trì.
- Phía sau tủ (nếu cần bảo trì mặt sau): tối thiểu 0,8 – 1 m.
- Hai bên tủ: mỗi bên chừa khoảng 0,6 m.
4.2. Yêu cầu về môi trường
- Khô ráo, thoáng mát, tránh gần nguồn nước hoặc khu vực có hóa chất ăn mòn.
- Nhiệt độ môi trường: -5°C đến +40°C (theo IEC 61439).
- Độ ẩm < 90% (không ngưng tụ).
4.3. Khu vực ưu tiên lắp đặt
- Phòng điều khiển trung tâm (MCC room).
- Hành lang kỹ thuật: có lối đi rộng, dễ tiếp cận.
- Gần tải trọng chính để giảm chiều dài cáp, hạn chế sụt áp.
5. Sai lầm thường gặp khi lắp đặt tủ điện
- Đặt tủ điện quá thấp → dễ bụi bẩn, ẩm ướt, nguy cơ ngập nước.
- Đặt quá cao → công nhân khó thao tác.
- Bố trí sát tường không chừa khoảng bảo trì.
- Đặt tủ ở nơi có rung động mạnh, gần máy ép, máy dập → ảnh hưởng tuổi thọ thiết bị.
6. Giải pháp lắp đặt tủ điện tối ưu
- Thiết kế theo chuẩn quốc tế (IEC, TCVN).
- Tính toán chiều cao ergonomics: phù hợp với tầm vóc công nhân Việt Nam.
- Tích hợp thông gió & chống bụi: dùng quạt lọc gió, máy lạnh tủ điện.
- Bố trí nhãn mác rõ ràng: dễ dàng nhận diện và thao tác.
- Sử dụng cáp chống cháy, chống nhiễu khi lắp đặt trong môi trường công nghiệp nặng.
7. HDE Tech – Đơn vị tư vấn & lắp đặt tủ điện đạt chuẩn
Công ty Cổ phần Điện Hải Dương (HDE Tech) là đối tác uy tín trong thiết kế – sản xuất – lắp đặt tủ điện công nghiệp, với ưu thế:
- Đội ngũ kỹ sư tự động hóa giàu kinh nghiệm, am hiểu tiêu chuẩn IEC và TCVN.
- Giải pháp đồng bộ: từ tủ điện phân phối, tủ điều khiển động cơ (MCC), tủ PLC, tủ biến tần, đến hệ thống giám sát HMI/SCADA.
- Thiết kế tối ưu hóa không gian: đảm bảo chiều cao và vị trí lắp đặt đúng chuẩn, thuận tiện bảo trì.
- Dịch vụ trọn gói: tư vấn – thiết kế – chế tạo – lắp đặt – bảo trì.
- Ứng dụng thiết bị Inovance, ABB, Schneider… đảm bảo chất lượng và độ bền.
8. Kết luận
Việc tuân thủ tiêu chuẩn chiều cao và vị trí lắp đặt tủ điện trong nhà máy không chỉ đảm bảo an toàn điện, mà còn góp phần tăng tuổi thọ thiết bị, giảm chi phí bảo trì và tối ưu hiệu quả sản xuất. Nếu doanh nghiệp đang tìm kiếm giải pháp lắp đặt tủ điện chuẩn quốc tế – tối ưu vận hành, hãy lựa chọn Công ty Cổ phần Điện Hải Dương (HDE Tech) để được tư vấn và triển khai chuyên nghiệp.
