Trong các hệ thống điều khiển hiện đại, khả năng giao tiếp thời gian thực giữa các thiết bị đóng vai trò vô cùng quan trọng. Với nhu cầu điều khiển nhanh, chính xác và mở rộng dễ dàng, PLC Inovance H5U được tích hợp nhiều giao thức truyền thông công nghiệp, nổi bật là CANopen và EtherCAT. Bài viết này sẽ phân tích, so sánh hiệu suất giữa hai giao thức này khi triển khai trên H5U, giúp doanh nghiệp lựa chọn giải pháp phù hợp cho hệ thống của mình.
1. Tổng quan về PLC H5U – Sức mạnh điều khiển từ Inovance
H5U là dòng PLC hiệu suất cao do Inovance phát triển, hướng đến các ứng dụng yêu cầu xử lý nhanh, đa nhiệm, và khả năng mở rộng vượt trội. H5U hỗ trợ nhiều chuẩn truyền thông hiện đại như:
- CANopen
- EtherCAT
- Modbus RTU/TCP
- RS232/RS485
- Ethernet TCP/IP
Với khả năng tích hợp đồng thời các giao thức trên, H5U có thể linh hoạt kết nối với servo, biến tần, HMI, IO mở rộng, cảm biến, hệ thống SCADA… tạo nên hệ thống điều khiển đồng bộ và linh hoạt.
2. Giới thiệu về giao thức CANopen và EtherCAT

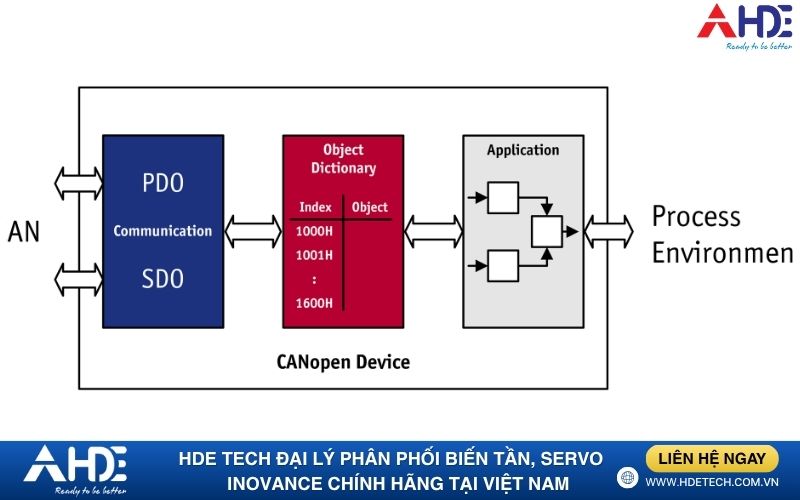

2.1 CANopen – Giao thức kinh điển trong truyền thông công nghiệp
-
Chuẩn giao tiếp dựa trên CAN bus
-
Tốc độ truyền tối đa: 1 Mbps (giảm theo chiều dài cáp)
-
Dạng truyền thông theo vòng lặp (multi-master hoặc master-slave)
-
Rất phổ biến trong điều khiển máy móc, xe tự hành, đóng gói, thiết bị y tế…
2.2 EtherCAT – Giao thức thời gian thực thế hệ mới
-
Dựa trên chuẩn Ethernet công nghiệp
-
Tốc độ truyền: lên tới 100 Mbps full duplex
-
Giao tiếp real-time, độ trễ cực thấp (micro giây)
-
Hỗ trợ đồng bộ trục, định vị chính xác, truyền dữ liệu lớn với tốc độ cao
3. So sánh hiệu suất CANopen và EtherCAT trên H5U
| Tiêu chí | CANopen | EtherCAT |
|---|---|---|
| Tốc độ truyền | Tối đa 1 Mbps | 100 Mbps |
| Cấu trúc mạng | Bus | Line hoặc Ring (dễ mở rộng) |
| Loại truyền | Truyền tuần tự | Truyền song song thời gian thực |
| Độ trễ | ms-level | µs-level |
| Khả năng đồng bộ trục | Có, nhưng giới hạn | Xuất sắc – lý tưởng cho servo đa trục |
| Độ phức tạp thiết lập | Dễ cấu hình | Phức tạp hơn (yêu cầu phần mềm cấu hình) |
| Chi phí thiết bị | Thấp hơn | Cao hơn |
| Độ phổ biến | Rộng rãi | Đang tăng mạnh trong tự động hóa hiện đại |
Phân tích:
- CANopen phù hợp với các hệ thống đơn giản, không yêu cầu thời gian thực cao, ít trục đồng bộ và chi phí hạn chế.
- EtherCAT lý tưởng cho hệ thống tốc độ cao, đa trục, cần đồng bộ và phản hồi cực nhanh (ví dụ: máy CNC, robot, máy in tốc độ cao…).
4. Ứng dụng thực tế tại HDE Tech – Lựa chọn theo bài toán công nghệ
Tại Công ty Cổ phần Điện Hải Dương (HDE Tech) – đơn vị tích hợp hệ thống và phân phối thiết bị Inovance tại Việt Nam, chúng tôi thường tư vấn khách hàng lựa chọn CANopen hoặc EtherCAT dựa trên:
- Số lượng thiết bị cần kết nối
- Yêu cầu đồng bộ hóa
- Yêu cầu tốc độ phản hồi
- Ngân sách đầu tư
Một số ví dụ thực tế:
- Dây chuyền đóng gói tự động tốc độ vừa: PLC H5U giao tiếp biến tần, servo IS620 qua CANopen – tiết kiệm chi phí, đủ đáp ứng yêu cầu.
- Máy in tốc độ cao đồng bộ nhiều trục: PLC H5U sử dụng EtherCAT kết nối servo IS620N – đảm bảo đồng bộ chính xác từng mili-giây.
- Dây chuyền phân loại sản phẩm bằng hình ảnh AI: H5U giao tiếp camera công nghiệp qua Ethernet, servo qua EtherCAT, IO qua Modbus TCP – khai thác tối đa sức mạnh đa giao thức của H5U.
5. Lợi ích khi dùng H5U hỗ trợ nhiều giao thức
- Tối ưu chi phí: Sử dụng giao thức phù hợp cho từng thiết bị – CANopen cho IO, EtherCAT cho servo.
- Mở rộng linh hoạt: Giao tiếp với nhiều thiết bị từ hãng khác nhờ chuẩn công nghiệp mở.
- Tăng hiệu suất tổng thể: Điều khiển đồng thời các thiết bị với độ trễ cực thấp.
- Giảm thời gian phát triển: Phần mềm InoPro hỗ trợ lập trình, cấu hình giao thức dễ dàng.
6. Câu hỏi thường gặp
Q1: Tôi có thể dùng cả EtherCAT và CANopen cùng lúc trên H5U không?
Có. H5U hỗ trợ chạy đồng thời nhiều giao thức, miễn là bạn cấu hình đúng module mở rộng và cổng giao tiếp.
Q2: Nếu chỉ dùng servo IS620 thì nên chọn giao thức nào?
Tùy thuộc vào yêu cầu:
- Nếu chỉ cần tốc độ trung bình, 1–2 trục: CANopen
- Nếu yêu cầu đồng bộ cao, trên 3 trục: EtherCAT
Q3: EtherCAT có phức tạp để triển khai không?
HDE Tech hỗ trợ đầy đủ tài liệu, sơ đồ mẫu và đào tạo kỹ thuật, giúp doanh nghiệp triển khai dễ dàng.
7. Kết luận – Lựa chọn khôn ngoan là lựa chọn hiệu quả
Cả CANopen và EtherCAT đều là những giao thức mạnh mẽ trong tự động hóa. Khi được tích hợp trên PLC H5U của Inovance, chúng phát huy tối đa ưu điểm riêng biệt, giúp hệ thống điều khiển đạt hiệu suất cao, tiết kiệm chi phí và dễ dàng mở rộng.
Nếu bạn đang phân vân lựa chọn giao thức cho dự án tự động hóa của mình, hãy liên hệ ngay với HDE Tech – chúng tôi luôn sẵn sàng tư vấn và đồng hành cùng bạn trong hành trình số hóa sản xuất.
