Trong lĩnh vực công nghiệp hiện đại, nhu cầu điều khiển tốc độ động cơ một cách linh hoạt và hiệu quả đang ngày càng trở nên cấp thiết. Biến tần – thiết bị điện tử dùng để điều chỉnh tần số và điện áp cấp cho động cơ. Đã trở thành giải pháp quan trọng, giúp tối ưu hiệu suất và tiết kiệm năng lượng trong vận hành máy móc. Tuy nhiên, không phải ai cũng hiểu rõ có những loại biến tần nào và cách chúng hoạt động ra sao. Trong bài viết này, cùng Công ty Điện Hải Dương khám phá hai loại biến tần phổ biến hiện nay: biến tần trực tiếp và biến tần gián tiếp. Cũng như phân tích sự khác biệt giữa chúng để có cái nhìn toàn diện nhất.
Biến tần là gì?
Biến tần (Inverter hoặc Variable Frequency Drive – VFD) là thiết bị điều khiển điện tử dùng để thay đổi tần số và điện áp của nguồn điện xoay chiều, từ đó điều chỉnh tốc độ động cơ không đồng bộ một cách linh hoạt. Bằng cách kiểm soát tần số, biến tần giúp động cơ vận hành hiệu quả hơn, giảm tiêu thụ điện năng và tăng tuổi thọ của thiết bị cơ điện.
Ứng dụng biến tần trong các lĩnh vực sản xuất, hệ thống HVAC, thang máy, băng tải, máy bơm, máy nén khí,… đã góp phần lớn trong việc nâng cao hiệu suất sản xuất và tiết kiệm chi phí vận hành cho doanh nghiệp.
Phân loại biến tần: Trực tiếp và gián tiếp
Trên thị trường hiện nay, biến tần được chia thành hai loại cơ bản theo nguyên lý hoạt động: biến tần trực tiếp và biến tần gián tiếp.

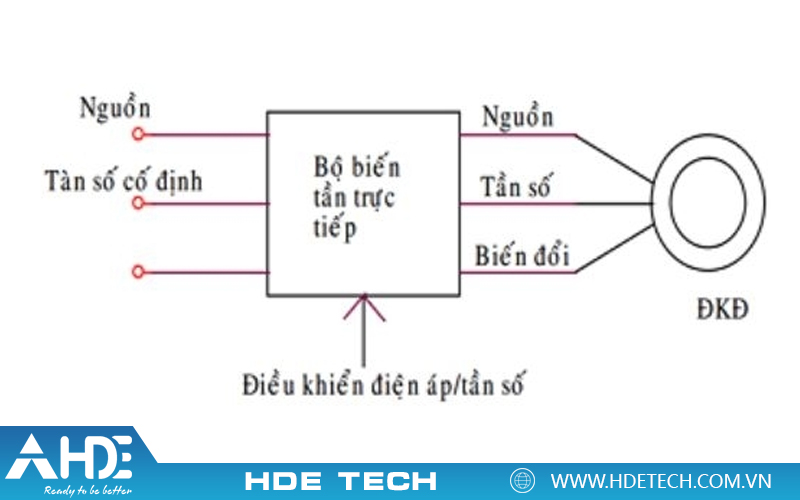

Biến tần trực tiếp (AC – AC)
Biến tần trực tiếp là loại biến tần chuyển đổi dòng điện xoay chiều đầu vào (AC) sang dòng điện xoay chiều đầu ra có tần số thay đổi mà không cần thông qua giai đoạn chuyển đổi thành dòng điện một chiều (DC). Loại biến tần này thường sử dụng công nghệ cycloconverter hoặc ma trận chuyển đổi để thực hiện quá trình biến đổi.
Nguyên lý hoạt động:
Dòng điện xoay chiều đầu vào được điều khiển và chuyển đổi trực tiếp thành dòng điện xoay chiều có tần số khác nhờ vào hệ thống các thiết bị bán dẫn chuyển mạch hai chiều như thyristor hoặc IGBT. Các phần tử bán dẫn này thực hiện vai trò điều chỉnh tần số của dòng điện thông qua việc điều khiển góc mở.
Ưu điểm của biến tần trực tiếp:
-
Hiệu suất chuyển đổi cao do không qua bước trung gian DC.
-
Phản hồi tín hiệu nhanh, thích hợp cho các ứng dụng cần thay đổi tốc độ liên tục và nhanh chóng.
-
Cấu trúc mạch đơn giản, giảm thiểu số lượng linh kiện.
Nhược điểm của biến tần trực tiếp:
-
Khó điều khiển điện áp đầu ra, nhất là ở tần số thấp.
-
Dễ gây ra nhiễu hài và ảnh hưởng đến chất lượng điện.
-
Khó tích hợp các chức năng phức tạp như điều khiển vector, điều khiển mô-men xoắn.
-
Thường chỉ sử dụng cho các động cơ công suất lớn và các hệ thống yêu cầu phản hồi nhanh.
Ứng dụng của biến tần trực tiếp:
-
Hệ thống cẩu trục, máy cán, máy ép, hệ thống truyền động công suất lớn trong ngành luyện kim hoặc khai khoáng.
-
Các hệ thống đòi hỏi hiệu suất cao và phản hồi thời gian thực.
Biến tần gián tiếp (AC – DC – AC)
Biến tần gián tiếp là loại biến tần phổ biến nhất hiện nay, hoạt động thông qua hai bước chuyển đổi. Đầu tiên chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Sau đó tiếp tục chuyển đổi DC thành dòng điện xoay chiều (AC) có tần số và điện áp thay đổi theo yêu cầu.

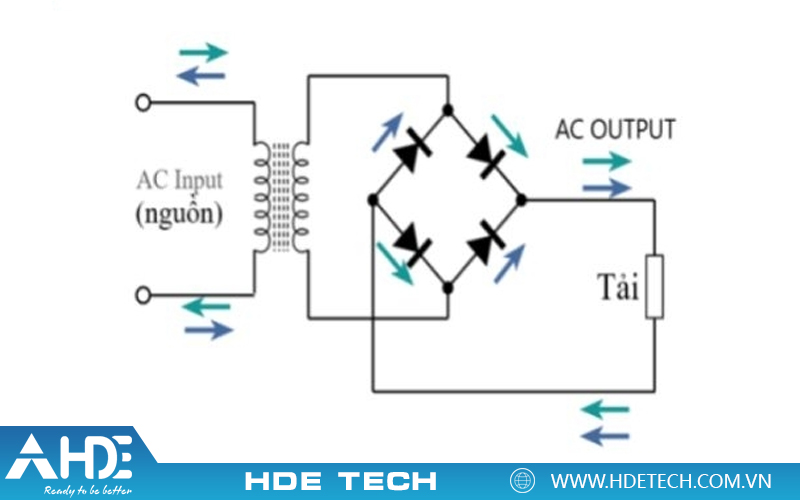

Nguyên lý hoạt động:
Bước 1: Dòng điện xoay chiều đầu vào được chỉnh lưu thành dòng điện một chiều thông qua cầu diode hoặc thyristor.
Bước 2: Dòng điện một chiều sau khi được lọc và ổn định sẽ được đưa qua bộ nghịch lưu (inverter) sử dụng các thiết bị bán dẫn như IGBT, MOSFET. Để chuyển thành dòng điện xoay chiều có tần số và điện áp thay đổi.
Ưu điểm của biến tần gián tiếp:
-
Có thể điều chỉnh cả tần số và điện áp một cách linh hoạt, phù hợp với nhiều loại động cơ và ứng dụng khác nhau.
-
Chất lượng điện áp đầu ra tốt nhờ sử dụng công nghệ điều chế độ rộng xung (PWM).
-
Hỗ trợ nhiều chế độ điều khiển: điều khiển scalar, vector, điều khiển mô-men xoắn, PID,…
-
Tương thích với nhiều hệ thống và dễ dàng mở rộng chức năng.
Nhược điểm của biến tần gián tiếp:
-
Hiệu suất thấp hơn một chút so với biến tần trực tiếp do phải trải qua hai giai đoạn chuyển đổi.
-
Kết cấu phức tạp, nhiều linh kiện, đòi hỏi kỹ thuật bảo trì cao hơn.
-
Có thể phát sinh nhiễu điện từ (EMI) nếu không được xử lý tốt.
Ứng dụng của biến tần gián tiếp:
-
Hệ thống HVAC (điều hòa không khí), thang máy, máy bơm nước, quạt công nghiệp.
-
Dây chuyền sản xuất, băng tải, máy đóng gói, máy dệt,…
-
Các ứng dụng yêu cầu tốc độ thay đổi linh hoạt và kiểm soát mô-men xoắn chính xác.
So sánh chi tiết giữa biến tần trực tiếp và gián tiếp
Để giúp bạn có cái nhìn tổng thể hơn. Dưới đây là bảng so sánh chi tiết giữa hai loại biến tần:
| Tiêu chí | Biến tần trực tiếp | Biến tần gián tiếp |
|---|---|---|
| Nguyên lý | AC chuyển thành AC trực tiếp | AC → DC → AC |
| Cấu trúc | Đơn giản | Phức tạp, nhiều mạch điện |
| Hiệu suất | Cao | Trung bình |
| Tính linh hoạt | Thấp | Cao |
| Khả năng điều khiển điện áp | Hạn chế | Linh hoạt và chính xác |
| Phản hồi tín hiệu | Nhanh | Chậm hơn |
| Mức độ phổ biến | Ít | Rất phổ biến |
| Chi phí đầu tư | Cao | Phù hợp với nhiều phân khúc |
| Ứng dụng | Công nghiệp nặng | Đa dạng ngành nghề |
| Dễ bảo trì | Tương đối | Phức tạp hơn |
Lựa chọn loại biến tần phù hợp với nhu cầu
Tùy vào mục đích sử dụng, loại động cơ, công suất và yêu cầu điều khiển mà bạn nên lựa chọn biến tần trực tiếp hoặc gián tiếp:
-
Nên dùng biến tần trực tiếp nếu bạn đang vận hành các thiết bị công suất lớn. Yêu cầu hiệu suất cực cao và tốc độ phản hồi nhanh như trong ngành luyện kim, hệ thống cẩu trục, máy nén khí công nghiệp.
-
Nên dùng biến tần gián tiếp nếu bạn cần sự linh hoạt, kiểm soát chính xác tốc độ và mô-men. Ứng dụng trong các lĩnh vực như cấp nước, xử lý nước thải, điều hòa không khí, dây chuyền đóng gói, sản xuất thực phẩm, may mặc,…
Trong mọi trường hợp, việc lựa chọn biến tần phù hợp không chỉ giúp tối ưu hiệu suất vận hành mà còn đảm bảo tiết kiệm chi phí, tăng tuổi thọ cho động cơ và hệ thống.
Kết luận
Biến tần trực tiếp và gián tiếp đều có những ưu điểm và nhược điểm riêng. Phù hợp với từng môi trường và mục đích sử dụng khác nhau. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và ứng dụng của mỗi loại sẽ giúp doanh nghiệp, kỹ sư hoặc người vận hành lựa chọn được giải pháp tối ưu nhất.
Công ty Điện Hải Dương với nhiều năm kinh nghiệm trong lĩnh vực phân phối, tư vấn, lắp đặt và sửa chữa biến tần. Cam kết sẽ đồng hành cùng quý khách hàng trong quá trình lựa chọn giải pháp điều khiển động cơ phù hợp. An toàn và tiết kiệm chi phí.
