Quy Trình Cài Đặt Biến Tần ABB Cơ Bản Cho Người Mới

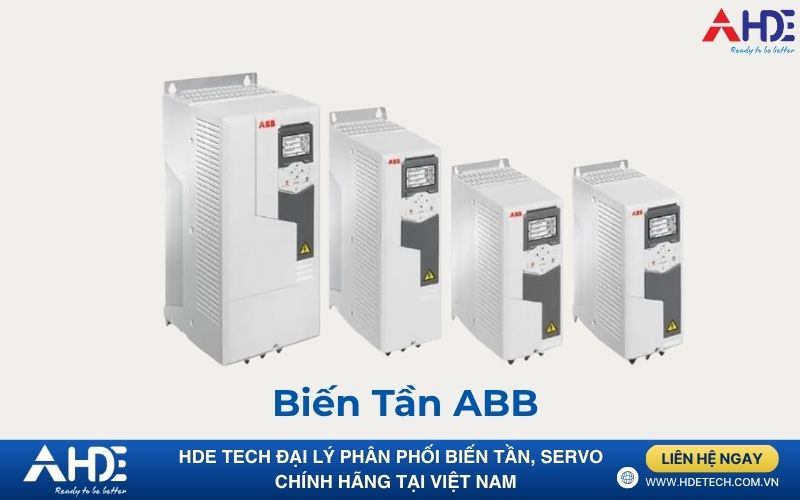

Biến tần ABB thương hiệu tự động hóa hàng đầu, là thiết bị điều khiển động cơ hiệu suất cao. ABB được sử dụng phổ biến trong công nghiệp nhờ độ bền, khả năng điều khiển linh hoạt và dễ lập trình. Việc cài đặt biến tần ABB đúng thông số và quy trình là bước quan trọng, để thiết bị hoạt động ổn định, an toàn và đạt hiệu suất tối ưu.

Bài viết này có gì?

Cần chuẩn bị gì trước khi tiến hành cài đặt biến tần ABB?

Quá trình chuẩn bị trước khi cài đặt biến tần ABB là bước quan trọng không thể bỏ qua. Nhằm đảm bảo công tác cài đặt biến tần diễn ra thuận lợi và an toàn. Sự chuẩn bị kỹ lưỡng này giúp tránh các sự cố không đáng có. Đảm bảo an toàn cho cả người thực hiện và thiết bị. Các yếu tố cần chuẩn bị bao gồm:

Kiểm tra điều kiện môi trường:

Chọn vị trí lắp đặt biến tần khô ráo, sạch sẽ, tránh xa nguồn nhiệt và hóa chất ăn mòn. Ngoài ra, cần đảm bảo không gian xung quanh biến tần đủ lớn để giải nhiệt hiệu quả.

Nhiệt độ môi trường:

Biến tần ABB nên được lắp đặt ở nhiệt độ từ -10°C đến 40°C. Nếu nhiệt độ vượt quá mức, một số sản phẩm cần giảm tải để hoạt động ổn định.

Độ ẩm và bụi bẩn:

Kiểm tra cấp bảo vệ IP và chọn biến tần phù hợp với điều kiện môi trường lắp đặt.

Những dụng cụ và tài liệu cần thiết cho quá trình cài đặt biến tần ABB

Để cài đặt biến tần ABB hiệu quả, chuẩn bị đầy đủ dụng cụ và tài liệu cần thiết.

Dụng cụ cơ bản: Cần tua vít cách điện, kìm tuốt dây, kìm bấm cốt, đồng hồ vạn năng và bút thử điện kiểm tra an toàn.
Tài liệu kỹ thuật: Tải tài liệu từ trang web ABB hoặc yêu cầu từ nhà cung cấp.

=> Tổng tài liệu biến tần ABB TẠI ĐÂY

Biện pháp an toàn điện khi cài đặt biến tần ABB

An toàn điện phải luôn được đảm bảo trong suốt quá trình cài đặt biến tần, bao gồm:

Ngắt nguồn điện: Cách ly hoàn toàn nguồn điện cho biến tần và động cơ trước khi thao tác.
Nối đất an toàn: Biến tần và động cơ phải nối đất đúng chuẩn an toàn điện.
Sử dụng dụng cụ bảo hộ: Mang găng tay, giày cách điện và kính bảo hộ khi lắp đặt.
Chờ tụ điện xả: Sau khi ngắt nguồn, chờ 5 phút để tụ điện xả hết điện áp dư.

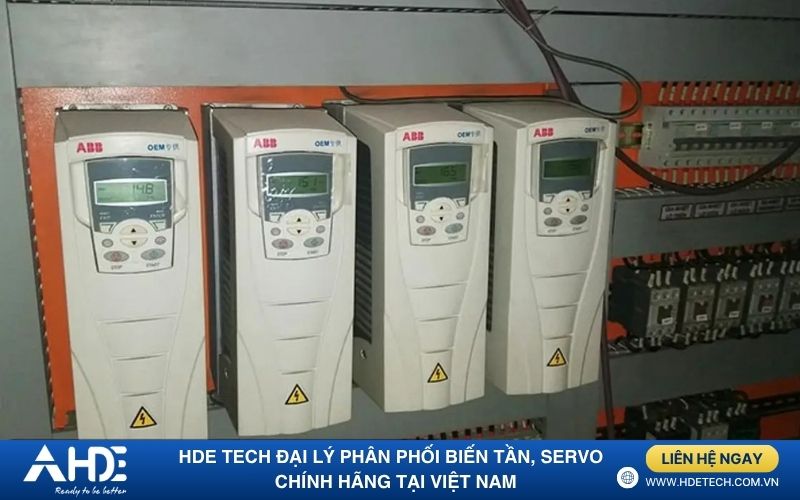

Quy trình cài đặt biến tần ABB cơ bản

Quy trình cài đặt biến tần ABB cơ bản bao gồm các bước sau:

Bước 1: Đấu nối phần cứng

Kết nối nguồn cấp vào các cọc L1, L2, L3 (hoặc L, N đối với nguồn 1 pha).
Kết nối động cơ vào các cọc U, V, W của biến tần.
Cài đặt các tín hiệu điều khiển từ công tắc ngoài, tín hiệu tham chiếu tốc độ từ biến trở, PLC hoặc ngõ vào số (Digital Inputs).
Siết chặt các đầu cốt để đảm bảo tiếp xúc tốt và tránh phát sinh nhiệt.

Bước 2: Cấp nguồn và kiểm tra hiển thị trên biến tần

Sau khi đấu nối phần cứng, cấp nguồn cho biến tần và quan sát màn hình hiển thị để đảm bảo thiết bị không có lỗi nghiêm trọng.
Màn hình sẽ hiển thị trạng thái sẵn sàng (Ready) hoặc các thông số mặc định của nhà sản xuất.

Bước 3: Truy cập menu cài đặt thông số trên biến tần

Tùy thuộc vào dòng biến tần, sử dụng các phím chức năng hoặc màn hình cảm ứng để truy cập vào menu cài đặt thông số.

Tham khảo tài liệu hướng dẫn sử dụng để thao tác chính xác.

Bước 4: Nhập thông số động cơ cơ bản vào biến tần

Nhập chính xác các thông số của động cơ (điện áp, dòng điện, tần số, tốc độ, công suất) vào biến tần, các thông số này thường được ghi trên nhãn thông số kỹ thuật của động cơ.

Bước 5: Cài đặt nguồn lệnh và nguồn tham chiếu tốc độ

Cài đặt nguồn lệnh chạy/dừng (Local hoặc Remote), cũng như nguồn tham chiếu tốc độ (analog, số hoặc truyền thông công nghiệp).

Đảm bảo thiết bị điều khiển phù hợp với ứng dụng thực tế.

Bước 6: Chạy thử biến tần và tinh chỉnh

Kiểm tra hoạt động của động cơ ở tốc độ thấp và không tải trước khi thực hiện các thay đổi lớn hơn.

Điều chỉnh thời gian tăng tốc/giảm tốc và các thông số khác như dòng điện giới hạn, hoặc thực hiện tính năng Motor Identification Run (nếu có).

Kết luận

Việc cài đặt biến tần ABB đúng cách là một quá trình quan trọng, ảnh hưởng trực tiếp đến hiệu suất, độ bền và độ an toàn của hệ thống. Khi tuân thủ đúng quy trình cài đặt cơ bản và các biện pháp an toàn, bạn sẽ đảm bảo biến tần ABB hoạt động ổn định và đạt hiệu suất tối ưu. Hãy tham khảo tài liệu kỹ thuật và luôn luôn cẩn trọng trong từng bước để tối ưu hóa hiệu suất của hệ thống và đảm bảo an toàn cho người sử dụng.

Nếu bạn cần thêm thông tin hoặc hỗ trợ kỹ thuật về biến tần ABB, đừng ngần ngại liên hệ với HDE để được tư vấn chi tiết và hỗ trợ lắp đặt.
