Công nghệ Ultra-fast Current Loop là bước tiến quan trọng của servo drive hiện đại. Công nghệ này giúp tăng tốc phản hồi, nâng cao độ chính xác và khả năng điều khiển chuyển động. Để đạt được thành tựu này, ngành tự động hóa đã trải qua hàng chục năm phát triển. Hành trình đó bắt đầu từ servo drive sơ khai đến các hệ điều khiển số hiệu suất cao. Bài viết dưới đây giúp bạn hiểu rõ sự hình thành của Ultra-fast Current Loop. Đồng thời làm rõ vai trò nền tảng của công nghệ này trong các hệ servo cao cấp.
Servo drive và hành trình phát triển qua nhiều thập kỷ
Servo drive không phải là một công nghệ mới. Trên thực tế, servo drive đã được ứng dụng trong công nghiệp từ hơn 50 năm trước. Công nghệ này xuất hiện sớm trong các máy công cụ NC thế hệ đầu. So với hiện nay, servo drive đời đầu có hiệu suất và độ chính xác rất hạn chế. Sự khác biệt giữa các thế hệ servo là vô cùng lớn.
Ở giai đoạn đầu, servo drive chủ yếu dùng linh kiện thyristor công suất. Giải pháp này phù hợp với trình độ công nghệ thời kỳ đó. Tuy nhiên, tốc độ đáp ứng của vòng dòng điện rất thấp. Băng thông vòng dòng chỉ đạt khoảng 25–30 Hz. Giới hạn này ảnh hưởng trực tiếp đến điều khiển tốc độ và vị trí servo.
Quy luật 10 và bài toán hiệu suất servo

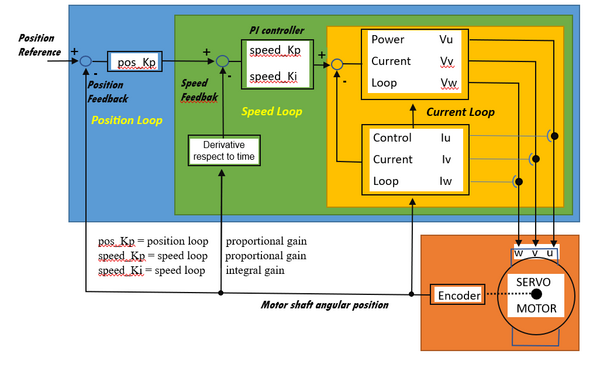

Trong lý thuyết điều khiển servo, có một nguyên tắc kinh nghiệm rất quan trọng được gọi là “quy luật 10”. Theo nguyên tắc này:
-
Vòng điều khiển tốc độ phải nhanh gấp 10 lần vòng điều khiển vị trí
-
Vòng điều khiển dòng điện phải nhanh gấp 10 lần vòng điều khiển tốc độ
Quy luật 10 giúp hệ servo vận hành ổn định, phản hồi nhanh và chính xác. Tuy nhiên, công nghệ thyristor ban đầu khiến vòng dòng điện phản hồi rất chậm. Vòng tốc độ và vòng vị trí vì thế cũng bị giới hạn nghiêm trọng. Servo drive khi đó phản ứng chậm và khó đạt độ chính xác cao. Điều này đặc biệt bất lợi với các ứng dụng chuyển động nhanh, mượt. Để khắc phục, kỹ sư buộc phải phá vỡ quy luật 10 truyền thống. Họ áp dụng nhiều thuật toán điều chỉnh phức tạp để bù hạn chế phần cứng. Việc cài đặt servo trở nên khó khăn và thiếu ổn định lâu dài.
Bước chuyển mình của linh kiện bán dẫn và điều khiển số
Sự phát triển của transistor công suất và đặc biệt là IGBT đã mở ra một chương mới cho servo drive. Những linh kiện này cho phép nâng cao tần số đóng cắt, cải thiện đáng kể khả năng điều khiển dòng điện và giảm tổn hao năng lượng.
Song song với đó, công nghệ vi xử lý cũng phát triển mạnh mẽ. Servo drive dần chuyển từ điều khiển analog sang hybrid (kết hợp analog và digital), rồi tiến tới điều khiển hoàn toàn bằng kỹ thuật số. Việc số hóa giúp các thuật toán điều khiển trở nên chính xác hơn, dễ hiệu chỉnh hơn và có tính lặp lại cao giữa các thiết bị.
Chính trong giai đoạn này, nền tảng cho công nghệ Ultra-fast Current Loop bắt đầu hình thành, khi tốc độ xử lý của phần cứng và khả năng tính toán của vi điều khiển ngày càng được nâng cao.
Sự phát triển của động cơ servo và cảm biến phản hồi
Không chỉ servo drive thay đổi, bản thân động cơ servo cũng trải qua nhiều bước phát triển quan trọng. Từ động cơ DC chổi than, ngành công nghiệp chuyển sang động cơ DC nam châm vĩnh cửu, rồi tiến tới động cơ AC không chổi than hiệu suất cao.
Sự xuất hiện của nam châm Neodymium Iron đã tạo ra bước nhảy vọt về mật độ công suất, giúp động cơ nhỏ gọn hơn nhưng vẫn đạt mô-men lớn và hiệu suất cao. Điều này đặt ra yêu cầu ngày càng khắt khe đối với servo drive, đặc biệt là vòng điều khiển dòng điện.
Bên cạnh đó, công nghệ cảm biến phản hồi cũng đóng vai trò then chốt. Từ tachogenerator analog, resolver từ tính đến encoder quang học, mỗi thế hệ cảm biến đều giúp cải thiện độ chính xác và tốc độ phản hồi của hệ servo.
Đặc biệt, kỹ thuật nội suy SIN-COS đã giúp encoder quang học đạt độ phân giải cực cao, lên tới hàng triệu hoặc hàng chục triệu xung mỗi vòng quay. Đây là yếu tố quan trọng giúp vòng điều khiển dòng điện có thể hoạt động ở tốc độ cao mà vẫn đảm bảo độ chính xác.
Nỗ lực quay lại quy luật 10
Mục tiêu chung của các hãng servo drive trong nhiều năm qua là từng bước khôi phục lại quy luật 10, đặc biệt đối với hai vòng điều khiển bên trong là vòng tốc độ và vòng dòng điện.
Khi tăng được băng thông của vòng tốc độ, servo có thể vận hành nhanh hơn, đạt động học cao hơn, giảm sai lệch quỹ đạo và nâng cao độ chính xác trong các ứng dụng định vị. Tuy nhiên, để đạt được điều này một cách bền vững, vòng điều khiển dòng điện phải đủ nhanh và ổn định.
Đây chính là lý do vì sao công nghệ Ultra-fast Current Loop ra đời, nhằm giải quyết tận gốc bài toán hiệu suất của vòng điều khiển dòng điện.
Ultra-fast Current Loop – bước ngoặt trong công nghệ servo
Ultra-fast Current Loop là công nghệ cho phép vòng điều khiển dòng điện hoạt động với tốc độ cực cao, cung cấp phản hồi gần như tức thời và cải thiện mạnh mẽ băng thông điều khiển.
Nhờ khả năng lấy mẫu dòng điện với tần suất lớn và cập nhật tín hiệu PWM nhanh hơn, servo drive có thể kiểm soát dòng điện chính xác hơn, từ đó nâng cao hiệu suất của toàn bộ hệ servo. Khi vòng dòng điện đủ nhanh, các vòng điều khiển phía trên như tốc độ và vị trí cũng được hưởng lợi trực tiếp.
Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao và chuyển động phức tạp như máy công cụ CNC, robot công nghiệp, máy in, máy cắt và các hệ thống chuyển động đa trục.
Hướng tiếp cận của Inovance với Ultra-fast Current Loop
Inovance là hãng đầu tư mạnh vào nghiên cứu servo drive và Ultra-fast Current Loop. Thay vì giải pháp analog, Inovance lựa chọn hướng điều khiển hoàn toàn bằng công nghệ số.

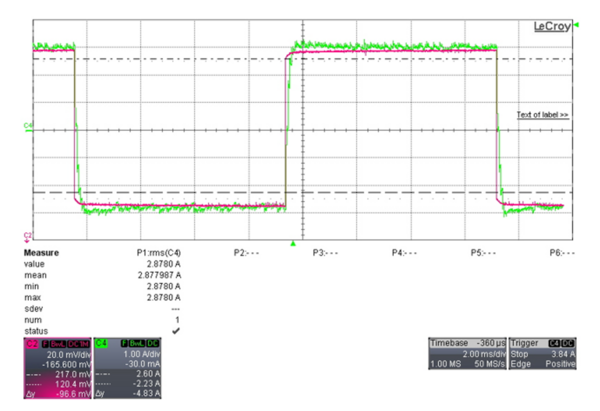

Thuật toán vòng dòng điện được xử lý song song tốc độ cao trên nền tảng FPGA. Cách tiếp cận này giúp rút ngắn thời gian tính toán xuống mức cực thấp. Servo drive đạt hiệu suất vòng dòng điện tương đương, thậm chí vượt giải pháp analog.
Đồng thời, hệ thống vẫn giữ ưu điểm ổn định, lặp lại cao và dễ tinh chỉnh. Kết quả là vòng dòng điện tuyến tính, dễ dự đoán và gần như không độ trễ. Các hiện tượng phi tuyến khó kiểm soát của servo cũ được loại bỏ hoàn toàn.
Nền tảng cho servo hiệu suất cao trong tương lai
Ultra-fast Current Loop không chỉ là cải tiến, mà là nền tảng cho servo drive hiệu suất cao. Khi vòng dòng điện đủ nhanh, servo đáp ứng tốt các yêu cầu công nghiệp hiện đại. Công nghệ này hỗ trợ mạnh mẽ tự động hóa chính xác và sản xuất thông minh.
Đối với người dùng cuối, hệ thống vận hành ổn định và dễ cài đặt hơn. Hiệu suất được nâng cao, góp phần cải thiện chất lượng sản phẩm. Với nhà tích hợp và chế tạo máy, thiết kế chuyển động trở nên linh hoạt hơn. Ultra-fast Current Loop mở ra các giải pháp cạnh tranh và tối ưu hơn.
