Biến tần ABB ACS510 là biến tần công nghiệp thuộc dòng Standard Drives của ABB, được thiết kế để điều khiển động cơ AC cho nhiều ứng dụng như bơm, quạt, băng tải và hệ thống HVAC. Bài viết này cung cấp toàn bộ thông tin bạn cần biết về biến tần ABB ACS510. Hãy cùng theo dõi nhé!
Tổng quan về biến tần ABB ACS510
ACS510 nằm trong nhóm biến tần «Standard Drives» của ABB, nhấn mạnh vào khả năng lắp đặt nhanh, vận hành đơn giản và ổn định lâu dài. Dòng sản phẩm được cung cấp cho nhiều mức công suất, từ các model nhỏ phục vụ bơm/quạt dân dụng đến các model lớn dùng trong công nghiệp. ACS510 tích hợp nhiều tính năng thiết thực: EMC filter sẵn có, PID, bộ hãm (tùy model), và giao diện người dùng trực quan.
Ứng dụng thực tế của biến tần ABB ACS510
ACS510 phù hợp cho các ứng dụng sau đây:
- Hệ thống bơm và cấp nước (constant pressure, multi-pump).
- Hệ thống điều hòa thông gió (AHU), quạt thông gió.
- Băng tải, máy đóng gói và dây chuyền nhẹ.
- Ứng dụng cần điều khiển PID: áp suất, lưu lượng, nhiệt độ.
- Với các macro ứng dụng tích hợp, ACS510 cho phép triển khai nhanh mà không cần điều chỉnh quá nhiều tham số thủ công.
Tính năng nổi bật của biến tần ABB ACS510
- Lắp đặt và khởi động nhanh: thiết kế cho việc cài đặt nhanh, commission thuận tiện.
- Bộ lọc EMC tích hợp: giảm nhiễu, phù hợp tiêu chuẩn EMC cho môi trường công nghiệp.
- Giao diện thân thiện: bàn phím và màn hình LCD trực quan, hỗ trợ thao tác nhanh.
- Bộ điều khiển PID tích hợp: phù hợp điều khiển vòng kín ứng dụng bơm và HVAC.
- Tùy chọn giao tiếp: RS-485 (Modbus RTU) và các module fieldbus tùy chọn cho SCADA/PLC.
- Nhiều chế độ U/f và vector control (tuỳ model): giúp tối ưu lực kéo và tiết kiệm năng lượng.
- Bảo vệ và chẩn đoán: cảnh báo quá dòng, quá áp, quá nhiệt, chẩn đoán lỗi hiển thị rõ ràng.
Thông số kỹ thuật cơ bản của ABB ACS510
| Thông số | Giá trị / Ghi chú |
|---|---|
| Điện áp đầu vào | 1 pha 200–240 V hoặc 3 pha 200–240 V / 380–480 V (tuỳ model). |
| Công suất | Từ vài trăm W đến hàng chục kW (model khác nhau). |
| Dải tần số | 0–500 Hz (tuỳ cấu hình). |
| Bảo vệ | Chống quá tải, quá áp, lỗi pha, quá nhiệt. |
| Ngõ vào số (DI) | Nhiều ngõ vào kỹ thuật số lập trình được (số lượng tuỳ model). |
| Ngõ vào analog (AI) | AI cho 0–10 V hoặc 0/4–20 mA (tuỳ cài). |
| Ngõ ra | Rơ-le logic, analog output, RS-485 cho Modbus (tuỳ model). |
| EMC filter | Tích hợp sẵn cho nhiều model, giảm nhiễu truyền dẫn. |
| Vỏ/Protection | IP21 thường; có option cho IP54/NEMA1 ở một số kích thước. |
Hướng dẫn lắp đặt cơ bản & đấu nối biến tần ACS510
Vị trí lắp biến tần
-
Lắp ở nơi khô ráo, thoáng khí, tránh nguồn nhiệt trực tiếp.
-
Giữ khoảng cách tản nhiệt giữa các biến tần theo hướng dẫn nhà sản xuất.
Nối nguồn và motor
-

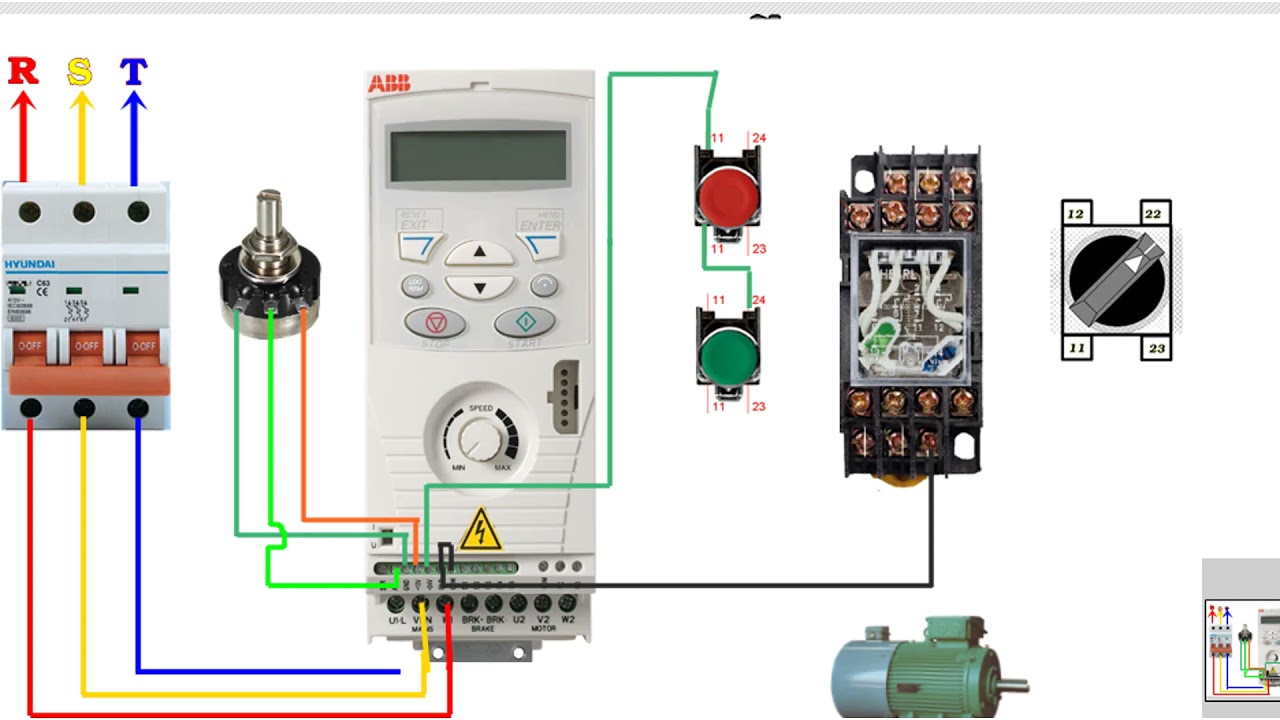

Cấp nguồn vào Terminals L1/L2/L3 (hoặc L/N cho 1 pha).
-
Đấu motor vào U/T1, V/T2, W/T3 (tuân thủ nhãn).
-
Đảm bảo tiếp đất PE chắc chắn.
Dây tín hiệu điều khiển
-
Dây nguồn và dây điều khiển tách riêng, đường tín hiệu bọc chống nhiễu.
-
Ngõ vào số DI: dùng nguồn kích 24V tương ứng (hoặc PLC).
-
Ngõ vào analog AI: kết nối 0–10V hoặc 0/4–20mA theo cài đặt tham số.
Cấu hình tham số cơ bản (commissioning) của ACS510
ACS510 sử dụng menu tham số để cài đặt. Dưới đây là các bước commission cơ bản:
Reset và chọn macro ứng dụng
-
Reset về mặc định nếu thiết bị đã dùng trước đó hoặc mua cũ. Việc này xóa cấu hình cũ. (Tham khảo manual cho lệnh reset).
-
Chọn macro ứng dụng (nếu có): ví dụ macro cho bơm, quạt, HVAC, PID hay multi-pump. Macro giúp thiết lập hàng loạt tham số phù hợp nhanh chóng.
Thiết lập điện áp/motor
-
Cài điện áp danh định, dòng motor, tần số danh định vào group motor (nhóm 99 hoặc tương đương). Điều này tối ưu bảo vệ và giới hạn vận hành.
Đặt tần số max/min và ramp
-
2008 (MAX Freq) và 2007 (MIN Freq) — đặt giới hạn tần số theo motor.
-
2202/2203 — đặt thời gian tăng/giảm tốc (accel/decel). Điều chỉnh theo tính chất tải để tránh trượt, dao động.
Chọn nguồn điều khiển tốc độ
-
Chọn tham số tương ứng để dùng bàn phím, AI (analog) hoặc remote (DI/PLC) làm nguồn tham chiếu cho tần số. Ví dụ đặt REF source = AI khi dùng 0–10V.
Cấu hình ngõ vào số (DI) và rơ-le
-
Gắn chức năng cho từng DI: RUN/STOP, hướng quay, select speed, reset lỗi…
-
Cấu hình rơ-le báo trạng thái RUN/FAULT/ALARMS theo nhu cầu.
Lưu ý: Luôn đọc hướng dẫn model-specific trong user manual; ACS510 có nhiều biến thể frame và tùy chọn.
Ứng dụng PID và multi-pump (case study)
ACS510 hỗ trợ PID tích hợp, cho phép điều khiển vòng kín cho ứng dụng như áp suất đường ống hoặc lưu lượng. Bạn có thể:
-
Chọn macro PID (nếu có).
-
Cấu hình input cảm biến (AI), setpoint (SP) và PID gains.
-
Sử dụng relay/communications để điều phối nhiều pump (lead/lag) trong hệ thống đa-bơm.
Một lợi thế lớn là ACS510 tích hợp phần mềm hỗ trợ multi-pump để điều khiển soft-start, cân bằng tải, và chuyển đổi auto/manual.
Ổ đĩa tiêu chuẩn ABB – Vì sao được ưa chuộng?
-
Dễ mua qua hệ thống đối tác rộng khắp.
-
Cấu hình nhanh chóng, không cần chuyên môn quá sâu.
-
Giao diện thống nhất với các bus trường và công cụ phần mềm ABB.
-
Phụ tùng thay thế thông dụng, thuận tiện bảo trì.
Bảng điều khiển Assistant – Trợ thủ cho kỹ thuật viên

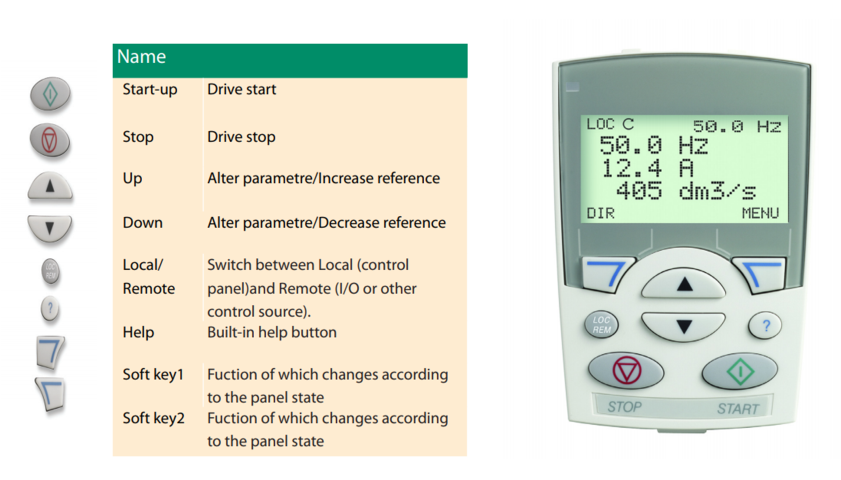

Bảng điều khiển trợ lý (Assistant Control Panel) được trang bị tiêu chuẩn trên ACS510:
-
Màn hình chữ và số đa ngôn ngữ (EN, DE, ES, FR, IT, PT, RU…).
-
Hướng dẫn cài đặt và trợ giúp tích hợp, dễ dàng cho cả người mới.
-
Đồng hồ thời gian thực, hỗ trợ ghi lại lỗi vận hành.
-
Chức năng sao chép tham số sang biến tần khác nhanh chóng.
-
Màn hình đồ họa lớn, phím mềm dễ điều hướng.
Bảo trì, chẩn đoán và xử lý lỗi trên biến tần ACS510
Biến tần ABB ACS510 có màn hình hiển thị mã lỗi rõ ràng, giúp kỹ thuật viên nhanh chóng xác định nguyên nhân. Người dùng có thể tham khảo bảng mã lỗi trong tài liệu hướng dẫn (manual) để xử lý từng trường hợp cụ thể.
Trong quá trình sử dụng, cần kiểm tra định kỳ các yếu tố như: bụi bẩn bám trên khe tản nhiệt, số lần khởi động liên tục vượt mức, hay nhiệt độ môi trường trong tủ điện. Những yếu tố này ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của biến tần.
Ngoài ra, nên lưu lại cấu hình tham số sau khi cài đặt (commissioning). Điều này giúp phục hồi hệ thống nhanh chóng nếu thiết bị cần reset hoặc thay thế.
Khi biến tần báo lỗi bảo vệ, hãy lần lượt kiểm tra các hạng mục: nguồn cấp điện, hệ thống đấu dây, khả năng xảy ra ngắn mạch, tình trạng cảm biến và các tham số cài đặt cho motor. Đây là những nguyên nhân phổ biến gây ra sự cố trong thực tế.
Mẹo tối ưu năng lượng và vận hành biến tần
Để tiết kiệm điện năng, người dùng nên cài đặt chế độ giảm tốc độ động cơ khi tải nhẹ hoặc không tải nhiều. Việc này giúp giảm điện năng tiêu thụ đáng kể mà vẫn đảm bảo hiệu quả hoạt động.
Sử dụng chế độ ramp khởi động mềm sẽ hạn chế tình trạng sốc cơ khí, đồng thời giảm công suất đỉnh khi động cơ khởi động. Đây là giải pháp hiệu quả để kéo dài tuổi thọ thiết bị cơ khí liên quan.
Với hệ thống bơm hoặc quạt, nên tận dụng bộ điều khiển PID tích hợp sẵn để tự động điều chỉnh áp suất và lưu lượng. Nhờ đó, hệ thống hoạt động ổn định và tiết kiệm chi phí vận hành.
Cuối cùng, cần kích hoạt và lựa chọn đúng chế độ bộ lọc EMC để giảm nhiễu điện từ phát sinh, bảo vệ chất lượng nguồn điện và tránh ảnh hưởng đến các thiết bị điện tử khác trong cùng hệ thống.
Tài liệu và hỗ trợ kỹ thuật
Tài liệu chính hãng bao gồm datasheet và user manual của ABB. Luôn tải và tham khảo phiên bản manual tương ứng với mã model ACS510 bạn đang dùng. Tham khảo link tổng hợp tài liệu hữu ích TẠI ĐÂY
Lợi ích khi chọn biến tần ABB ACS510
-
Tiết kiệm năng lượng: tối ưu vận hành quạt và bơm.
-
Bền bỉ, ổn định: bảo vệ toàn diện và thiết kế chắc chắn.
-
Thân thiện với người dùng: dễ lắp đặt, dễ cấu hình.
-
Chi phí hợp lý: giải pháp tiêu chuẩn, phù hợp đa ngành.
Kết luận
Với thiết kế nhỏ gọn, dễ cài đặt và tích hợp nhiều tính năng thông minh, biến tần ABB ACS510 là lựa chọn tối ưu cho hệ thống bơm, quạt và băng tải công nghiệp. Sản phẩm giúp tiết kiệm năng lượng, giảm chi phí vận hành và nâng cao hiệu quả sản xuất.
