Việc tự lắp tủ điện (DIY) là kỹ năng cần thiết cho kỹ sư mới vào nghề, giúp hiểu rõ cấu tạo, nguyên lý hoạt động và cách bố trí thiết bị điện trong tủ. Thực hiện đúng quy trình không chỉ nâng cao kỹ năng mà còn đảm bảo an toàn và hiệu suất vận hành cho hệ thống điện công nghiệp. Công ty Cổ phần Điện Hải Dương (HDE Tech) cung cấp hướng dẫn chi tiết, cùng dịch vụ tư vấn, thiết kế tủ điện đạt chuẩn quốc tế, giúp kỹ sư tự lắp tủ điện an toàn, gọn gàng và tối ưu cho nhà máy, xưởng sản xuất.
1. Tại sao kỹ sư mới nên học tự lắp tủ điện
- Hiểu rõ nguyên lý và cấu tạo tủ điện: Bao gồm tủ điện phân phối, tủ điều khiển và các thiết bị bên trong.
- Nâng cao kỹ năng thao tác: Biết cách đấu nối dây, bố trí thiết bị, kiểm tra an toàn.
- Tiết kiệm chi phí ban đầu: Tự lắp tủ điện đơn giản giúp giảm chi phí thuê nhân công bên ngoài.
- Phòng ngừa rủi ro: Hiểu rõ cách bố trí và kết nối giúp giảm nguy cơ chập cháy, rò điện.
2. Chuẩn bị trước khi lắp tủ điện

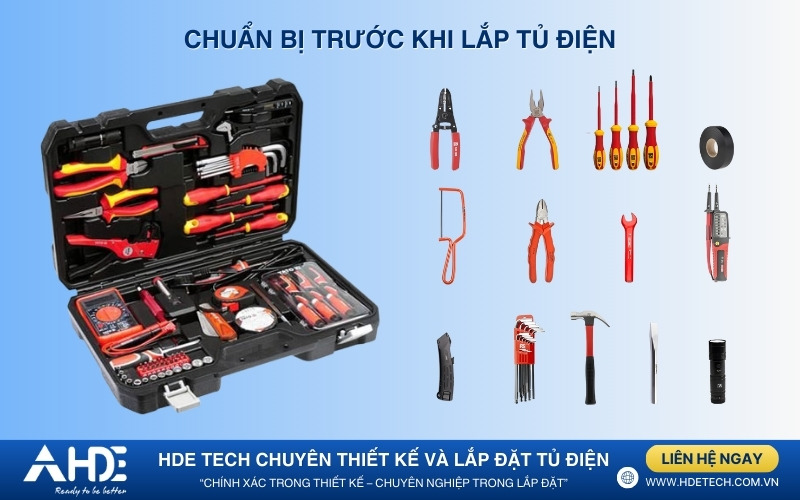

2.1. Công cụ cần thiết
-
Kìm cắt, kìm tuốt, tuốc nơ vít, kìm ép cos
-
Đồng hồ vạn năng (Multimeter), ampe kìm, Megger
-
Máy khoan, vít, ốc, đai cố định dây
-
Nhãn dán, băng điện, đầu cos, máng cáp

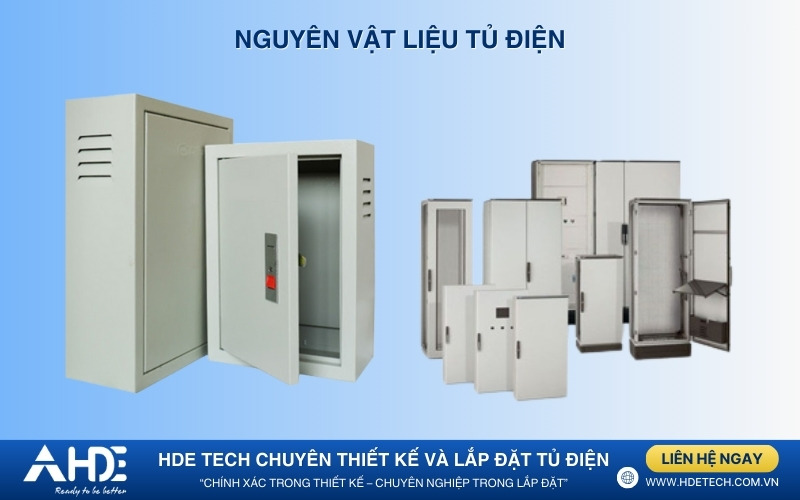

2.2. Nguyên vật liệu
-
Vỏ tủ điện: inox, thép sơn tĩnh điện hoặc nhựa kỹ thuật
-
Dây dẫn, cáp điện đúng tiết diện và chịu nhiệt
-
Thiết bị bên trong: MCB, ACB, ELCB, PLC, biến tần, relay, HMI
2.3. Lập sơ đồ tủ điện
-
Vẽ sơ đồ bố trí thiết bị và đường đi dây
-
Xác định nguồn điện vào, thiết bị bảo vệ và các điểm ra tín hiệu
-
Đánh số dây, nhãn thiết bị để dễ lắp đặt và bảo trì
3. Nguyên tắc lắp tủ điện an toàn
-
Ngắt nguồn điện trước khi lắp đặt hoặc đấu nối
-
Đeo đồ bảo hộ: găng tay cách điện, giày bảo hộ, kính bảo vệ
-
Tuân thủ sơ đồ tủ điện: Phân biệt pha, trung tính, tiếp địa
-
Bố trí dây gọn gàng, tránh rối: Dùng máng cáp và giá đỡ
-
Chọn vật liệu và thiết bị phù hợp: IP/IK, chịu nhiệt, chống ẩm, bụi

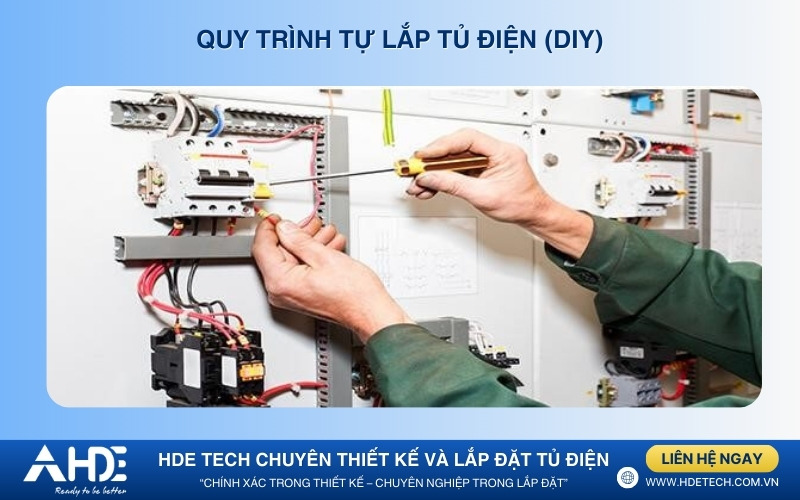

4. Quy trình tự lắp tủ điện (DIY)
4.1. Bố trí tủ và khung
-
Chọn vị trí lắp đặt tủ điện: khô ráo, thoáng khí, dễ tiếp cận
-
Lắp đặt vỏ tủ và khung giá đỡ, đảm bảo cân bằng và chắc chắn
4.2. Lắp đặt thiết bị bên trong
-
Lắp MCB, ACB, ELCB theo sơ đồ
-
Lắp PLC, biến tần, relay, HMI, cảm biến theo yêu cầu vận hành
-
Sử dụng ốc vít, đai cố định để thiết bị không bị rung lắc
4.3. Đấu nối dây
-
Cắt dây đúng chiều dài, tuốt vỏ, gắn đầu cos
-
Siết chặt dây vào cọc đấu, đảm bảo tiếp xúc tốt
-
Bố trí dây thẳng, tách dây công suất và dây tín hiệu để giảm nhiễu
-
Đánh nhãn từng dây và thiết bị để dễ bảo trì
4.4. Kiểm tra điện trở cách điện
-
Dùng Megger đo điện trở cách điện trước khi đóng nguồn
-
Đảm bảo điện trở ≥ 1 MΩ để tránh rò điện

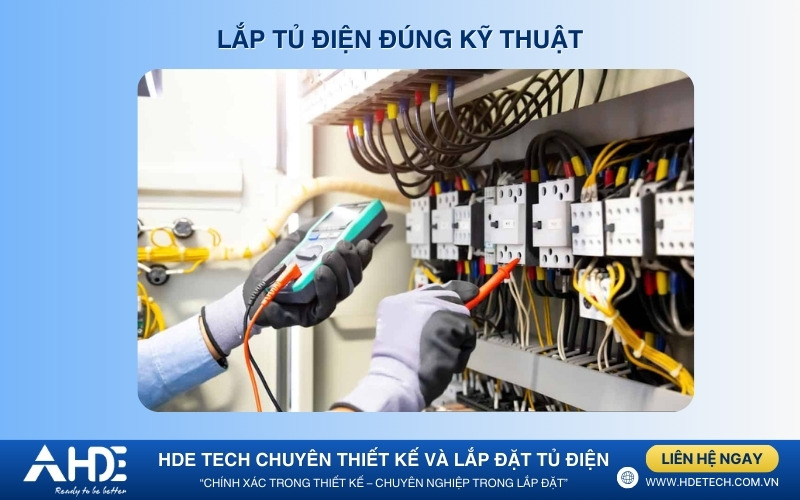

4.5. Kiểm tra vận hành
-
Đo điện áp và dòng điện thử
-
Kiểm tra thiết bị bảo vệ: MCB, ACB, ELCB, rơle nhiệt
-
Đảm bảo không có hiện tượng quá nhiệt, chập, rò điện trước khi đưa vào vận hành
5. Lưu ý khi tự lắp tủ điện
- Không đấu nối khi đang có nguồn điện
- Kiểm tra và siết lại cọc đấu sau khi lắp xong
- Đảm bảo tiếp địa chắc chắn
- Không để dây bị xoắn, chồng chéo gây nóng dây và nhiễu tín hiệu
- Vệ sinh tủ điện trước khi đóng cửa
6. Lợi ích khi tự lắp tủ điện đúng kỹ thuật
- Nâng cao kỹ năng kỹ sư: Hiểu sâu về tủ điện, thiết bị và sơ đồ đấu nối
- An toàn vận hành: Giảm rủi ro chập cháy, rò điện
- Dễ bảo trì và nâng cấp: Nhãn dây và bố trí khoa học giúp thao tác nhanh
- Tối ưu hiệu suất hệ thống: Dây dẫn và thiết bị bố trí đúng kỹ thuật giúp vận hành ổn định
7. Giải pháp hỗ trợ từ HDE Tech
Công ty Cổ phần Điện Hải Dương (HDE Tech) cung cấp:
- Tư vấn thiết kế sơ đồ tủ điện DIY: Theo chuẩn IEC/TCVN
- Hướng dẫn đấu nối và bố trí thiết bị: Bảo đảm an toàn và gọn gàng
- Hỗ trợ bảo trì và kiểm tra: Đảm bảo tủ điện vận hành liên tục
- Dịch vụ trọn gói nếu cần: Sản xuất, lắp đặt, sửa chữa tủ điện
HDE Tech giúp kỹ sư mới vào nghề tự tin lắp tủ điện, giảm rủi ro và nâng cao hiệu quả vận hành hệ thống.
8. Kết luận
Việc tự lắp tủ điện (DIY) không chỉ là cơ hội để kỹ sư mới nâng cao kỹ năng mà còn đảm bảo an toàn và hiệu quả vận hành cho hệ thống điện công nghiệp. Thực hiện đúng quy trình, tuân thủ sơ đồ, bố trí dây hợp lý, kiểm tra điện trở cách điện và thử vận hành trước khi đóng nguồn là các bước quan trọng. HDE Tech cung cấp hướng dẫn chi tiết, dịch vụ hỗ trợ và giải pháp tủ điện trọn gói, giúp kỹ sư tự lắp đặt an toàn, tối ưu và bền bỉ cho nhà máy, xưởng sản xuất.
