Phân biệt tín hiệu PNP và NPN là một kiến thức cơ bản nhưng vô cùng quan trọng trong ngành điện – điện tử, đặc biệt là trong các hệ thống tự động hóa công nghiệp. Hai tín hiệu này thường xuyên xuất hiện trong các cảm biến báo mức, cảm biến tiệm cận, và các thiết bị điều khiển khác. Mặc dù có những điểm tương đồng, nhưng tín hiệu PNP và NPN lại có những đặc tính và ứng dụng khác nhau, ảnh hưởng trực tiếp đến hiệu suất và tính an toàn của hệ thống. Trong bài viết này, chúng tôi sẽ giải thích chi tiết về cách phân biệt tín hiệu PNP và NPN, giúp bạn dễ dàng áp dụng trong các công trình điện – điện tử, tự động hóa và an toàn công nghiệp.
Tín hiệu NPN và PNP là gì?
Trong lĩnh vực điện – điện tử, đặc biệt là trong các hệ thống tự động hóa công nghiệp, khái niệm tín hiệu NPN và PNP là rất phổ biến. Hai tín hiệu này được sử dụng rộng rãi trong các loại cảm biến báo mức, cảm biến tiệm cận, điều khiển động cơ, hoặc các hệ thống điều khiển tự động khác. Tuy nhiên, không phải ai cũng hiểu rõ về sự khác biệt giữa chúng.
Tín hiệu NPN là tín hiệu âm (sinking), trong đó thiết bị sử dụng đầu ra của cảm biến để kết nối với cực âm của nguồn điện.
Tín hiệu PNP là tín hiệu dương (sourcing), trong đó thiết bị kết nối với cực dương của nguồn điện.

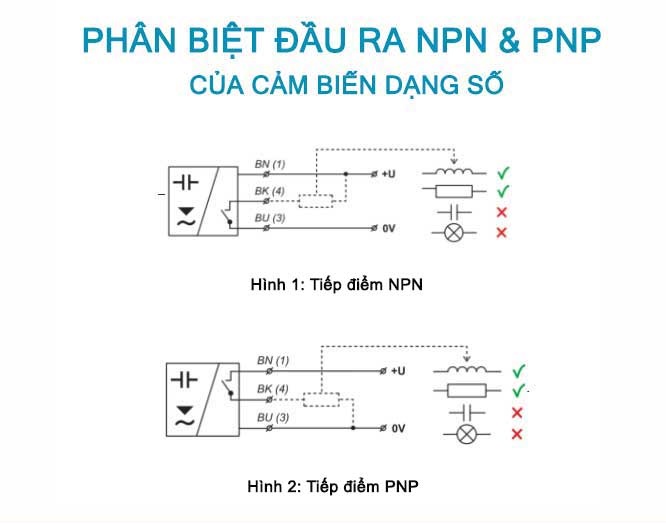

Cách phân biệt tín hiệu NPN và PNP
Tiếp điểm NPN và tiếp điểm PNP là hai loại tiếp điểm cơ bản được sử dụng trong nhiều loại cảm biến công nghiệp, và chúng có những điểm khác biệt quan trọng. Dưới đây là một số thông tin chi tiết để giúp bạn phân biệt chúng:
Tín hiệu NPN:
- Đặc điểm: Trong tín hiệu NPN, các tải (như rơ le hoặc PLC) được kết nối với cực dương của nguồn điện, trong khi cực âm của tải được nối với tiếp điểm NPN.
- Hoạt động: Khi tiếp điểm NPN được kích hoạt, nó sẽ cung cấp điện áp bằng 0V cho tải, nghĩa là điện áp của tải sẽ được cung cấp từ nguồn dương.
- Ứng dụng phổ biến: Tín hiệu NPN được sử dụng rộng rãi trong các hệ thống điện có yêu cầu an toàn cao và trong môi trường công nghiệp chống cháy nổ, nơi điện áp dương có thể gây nguy hiểm.
Tín hiệu PNP:
- Đặc điểm: Tiếp điểm PNP ngược lại, tải sẽ được nối với cực âm của nguồn điện, trong khi đầu ra của cảm biến sẽ nối với cực dương của nguồn điện.
- Hoạt động: Khi tiếp điểm PNP được kích hoạt, tải sẽ nhận được điện áp dương, giúp thiết bị hoạt động ổn định hơn trong nhiều ứng dụng công nghiệp.
- Ứng dụng phổ biến: Tín hiệu PNP thường được sử dụng phổ biến hơn vì tính linh hoạt và khả năng đáp ứng tốt hơn trong hầu hết các ứng dụng cảm biến và điều khiển.
Lý do tín hiệu PNP được sử dụng phổ biến hơn NPN
Một trong những lý do chính khiến tín hiệu PNP được sử dụng phổ biến hơn so với NPN là sự an toàn và ổn định. Trong nhiều ứng dụng tự động hóa, các hệ thống thường yêu cầu đầu ra với điện áp dương, điều này giúp nâng cao hiệu suất và giảm thiểu các nguy cơ sai sót trong việc truyền tải tín hiệu.
Ngoài ra, trong các hệ thống PLC và các ứng dụng tự động hóa, tín hiệu PNP cung cấp khả năng điều khiển linh hoạt hơn, vì vậy nó thường được ưa chuộng hơn NPN trong các thiết bị công nghiệp hiện đại.
Cách sử dụng tín hiệu NPN và PNP trong môi trường chống cháy nổ
Một trong những ứng dụng quan trọng của tín hiệu NPN là trong các môi trường chống cháy nổ. Với các chứng chỉ ATEX Zone 0 hoặc Zone 1, các tín hiệu NPN là lựa chọn ưu tiên, vì nó không mang điện tích dương. Điều này giúp giảm thiểu nguy cơ gây cháy nổ trong môi trường dễ cháy, như trong các nhà máy hóa chất, khu vực sản xuất dầu khí, và nhiều ứng dụng khác.
Việc sử dụng tín hiệu NPN trong môi trường chống cháy nổ có thể giúp duy trì sự an toàn và ổn định cho các thiết bị trong suốt quá trình vận hành.
Lợi ích của việc phân biệt tín hiệu NPN và PNP trong ứng dụng công nghiệp
Việc phân biệt và lựa chọn tín hiệu phù hợp giúp bạn tối ưu hóa hiệu suất hệ thống, đảm bảo tính chính xác và an toàn trong hoạt động. Dưới đây là một số lợi ích của việc phân biệt tín hiệu NPN và PNP:
- Tăng cường tính ổn định: Việc chọn đúng tín hiệu giúp giảm thiểu các sai sót trong quá trình truyền tải tín hiệu và tối ưu hóa hoạt động của hệ thống.
- Tối ưu hóa hiệu suất: Tín hiệu PNP giúp nâng cao hiệu suất trong các ứng dụng yêu cầu truyền tải tín hiệu ổn định và chính xác.
- Đảm bảo an toàn: Trong môi trường công nghiệp yêu cầu an toàn cao, việc chọn tín hiệu NPN giúp hạn chế các nguy cơ cháy nổ hoặc sự cố điện.
Kết luận
Việc phân biệt và sử dụng đúng tín hiệu NPN và PNP là vô cùng quan trọng trong các ứng dụng tự động hóa công nghiệp. Mỗi loại tín hiệu có những đặc điểm riêng, phù hợp với từng yêu cầu cụ thể của hệ thống. Thông qua bài viết này, hi vọng bạn đã nắm được cách phân biệt giữa tín hiệu NPN và PNP, cũng như biết được ứng dụng và lợi ích của từng loại tín hiệu trong các hệ thống tự động hóa. Việc hiểu rõ sự khác biệt này sẽ giúp bạn lựa chọn và triển khai các thiết bị cảm biến, PLC, rơ le… một cách hiệu quả và an toàn.
————————-
