Tủ điện ngoài trời đóng vai trò quan trọng trong việc bảo vệ hệ thống điện và thiết bị khỏi tác động của môi trường khắc nghiệt như mưa, nắng, bụi bẩn và độ ẩm cao. Việc lắp đặt đúng kỹ thuật không chỉ đảm bảo an toàn cho người sử dụng mà còn kéo dài tuổi thọ thiết bị, giúp hệ thống vận hành ổn định và tiết kiệm chi phí bảo trì. Bài viết dưới đây sẽ hướng dẫn chi tiết quy trình lắp đặt tủ điện ngoài trời, từ lựa chọn vị trí, chuẩn bị nền móng, kết nối thiết bị cho đến kiểm tra an toàn. Công ty Cổ phần Điện Hải Dương (HDE Tech) hân hạnh chia sẻ kiến thức và cung cấp dịch vụ thiết kế, thi công tủ điện đạt chuẩn.

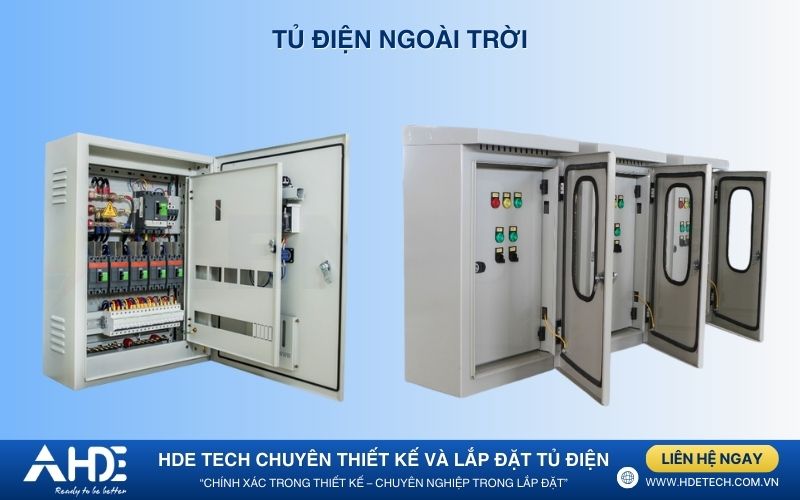

1. Giới thiệu về tủ điện ngoài trời
1.1 Khái niệm
Tủ điện ngoài trời là loại tủ bảo vệ và phân phối điện được thiết kế chuyên dụng để lắp đặt ở các khu vực chịu tác động trực tiếp từ môi trường như công trình xây dựng, nhà máy ngoài trời, khu công nghiệp, bãi đỗ xe, hệ thống chiếu sáng công cộng…
1.2 Vai trò
- Bảo vệ thiết bị điện bên trong khỏi mưa nắng, gió bụi, côn trùng.
- Đảm bảo an toàn điện cho người vận hành.
- Phân phối và điều khiển hệ thống điện ổn định.
- Giúp hệ thống điện đáp ứng các tiêu chuẩn kỹ thuật, vận hành bền bỉ.
2. Yêu cầu kỹ thuật đối với tủ điện ngoài trời
- Vật liệu: thường dùng thép sơn tĩnh điện, inox 304/316 hoặc hợp kim nhôm.
- Cấp bảo vệ IP: tối thiểu IP54, khuyến nghị IP65 để chống nước, bụi.
- Hệ thống thông gió: dùng quạt thông gió, khe thoát nhiệt hoặc bộ trao đổi nhiệt.
- Chống ăn mòn: bề mặt phủ sơn tĩnh điện, xử lý chống gỉ.
- Kích thước: phù hợp số lượng thiết bị và không gian lắp đặt.

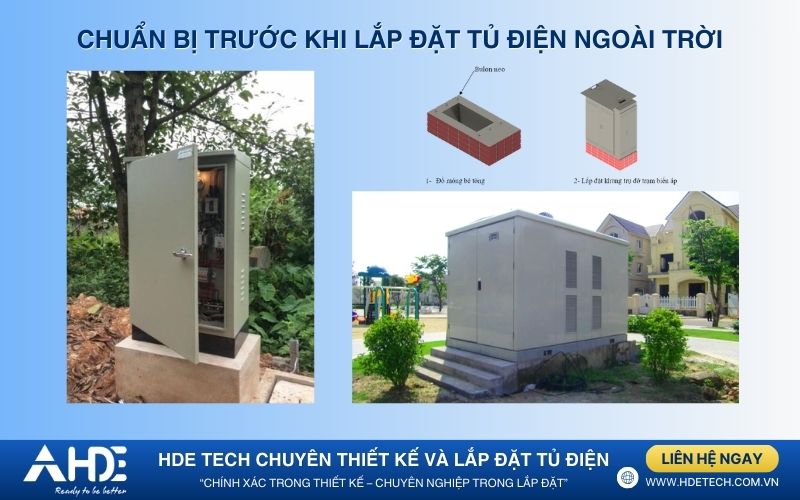

3. Chuẩn bị trước khi lắp đặt
3.1 Khảo sát vị trí
-
Vị trí bằng phẳng, tránh ngập nước, không đặt dưới tán cây to dễ gãy đổ.
-
Khoảng cách tối thiểu 0,5–1m so với tường hoặc vật cản.
3.2 Chuẩn bị nền móng
- Dùng bê tông móng có độ dày 150–200mm.
- Cố định bu lông chờ để bắt chân tủ.
- Có rãnh thoát nước quanh khu vực lắp đặt.
3.3 Kiểm tra phụ kiện và thiết bị
-
Aptomat, cầu dao, contactor, rơ le, biến tần, đồng hồ đo lường…
-
Dây cáp điện, ống luồn dây, cosse và phụ kiện đấu nối.
4. Quy trình lắp đặt tủ điện ngoài trời đúng kỹ thuật
4.1 Cố định tủ lên nền móng
-
Đặt tủ thẳng đứng, cân chỉnh bằng thước thủy.
-
Bắt chặt bulông, kiểm tra độ chắc chắn.
4.2 Đấu nối dây điện
-
Lắp đặt dây nguồn, dây tải theo sơ đồ thiết kế.
-
Dùng ống luồn dây chống nước, cosse ép chặt đầu dây.
-
Đánh dấu nhãn mạch điện rõ ràng.
4.3 Lắp thiết bị bên trong tủ
- Sắp xếp khoa học: aptomat ở trên, contactor – rơ le ở giữa, thiết bị đo lường – điều khiển ở dưới.
- Đảm bảo khoảng cách tối thiểu 10–15mm giữa các thiết bị.
- Đi dây gọn gàng, bó cáp theo máng.
4.4 Nối đất an toàn
- Sử dụng dây tiếp địa ≥ 16mm².
- Nối chắc chắn từ thân tủ xuống hệ thống cọc tiếp địa.
- Đo điện trở nối đất đạt ≤ 4Ω theo tiêu chuẩn.
4.5 Kiểm tra hoàn thiện
- Kiểm tra độ kín nước bằng phun thử.
- Đo điện áp, dòng điện, kiểm tra cầu chì – aptomat.
- Đảm bảo cửa tủ đóng kín, khóa an toàn.
5. Lưu ý khi lắp đặt tủ điện ngoài trời
- Luôn cắt điện trước khi thao tác.
- Sử dụng bảo hộ lao động: găng tay cách điện, kính bảo hộ.
- Không để dây điện chồng chéo, tránh chạm chập.
- Định kỳ vệ sinh, kiểm tra gioăng cao su chống nước.
- Gắn nhãn cảnh báo điện áp nguy hiểm.
6. Tiêu chuẩn lắp đặt và an toàn
- TCVN 7447-5-51: Yêu cầu chung về an toàn điện.
- IEC 60529: Phân loại cấp bảo vệ IP.
- ISO 9001: Tiêu chuẩn quản lý chất lượng sản xuất tủ điện.
7. Dịch vụ lắp đặt tủ điện ngoài trời của HDE Tech
Công ty Cổ phần Điện Hải Dương (HDE Tech) là đơn vị hàng đầu tại miền Bắc trong thiết kế, sản xuất và lắp đặt tủ điện ngoài trời đạt chuẩn. HDE Tech cung cấp:
- Tủ điện phân phối, tủ điều khiển ngoài trời.
- Thiết kế theo yêu cầu khách hàng, đảm bảo thẩm mỹ – độ bền cao.
- Dịch vụ lắp đặt tận nơi, kiểm tra và nghiệm thu an toàn.
- Bảo hành chính hãng, hỗ trợ kỹ thuật 24/7.
HDE Tech cam kết mang đến giải pháp tối ưu, an toàn, tiết kiệm chi phí và phù hợp cho nhiều lĩnh vực công nghiệp, xây dựng, năng lượng.
8. Kết luận
Lắp đặt tủ điện ngoài trời đúng kỹ thuật là yếu tố then chốt để đảm bảo an toàn điện, kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro trong quá trình vận hành. Với đội ngũ kỹ sư giàu kinh nghiệm và quy trình thi công chuyên nghiệp, Công ty Cổ phần Điện Hải Dương (HDE Tech) sẵn sàng đồng hành cùng khách hàng trong mọi dự án.
