Trong kỷ nguyên của chuyển đổi số và tự động hóa công nghiệp, nhu cầu giám sát, điều khiển hệ thống từ xa ngày càng trở nên thiết yếu. PLC H5U của Inovance – dòng PLC mạnh mẽ với khả năng truyền thông đa giao thức – là lựa chọn lý tưởng để triển khai các hệ thống điều khiển giám sát từ xa một cách linh hoạt, bảo mật và tiết kiệm chi phí. Bài viết này sẽ hướng dẫn chi tiết cách kết nối PLC H5U với tủ điều khiển giám sát từ xa, đồng thời chia sẻ kinh nghiệm từ các dự án do HDE Tech thực hiện trên nền tảng thiết bị Inovance.

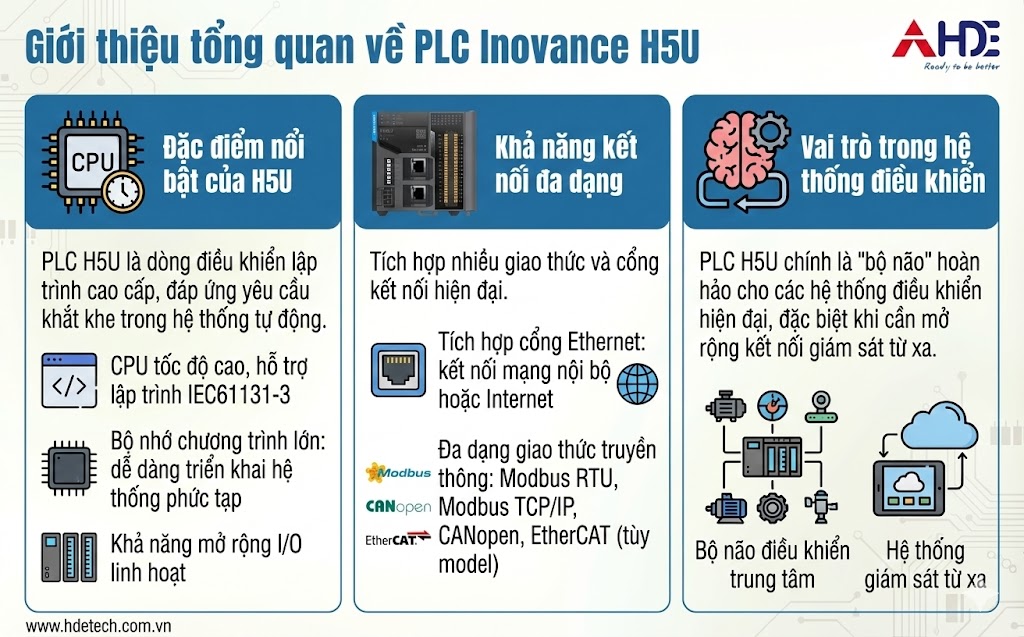

1. Giới thiệu tổng quan về PLC Inovance H5U
PLC H5U là dòng điều khiển lập trình cao cấp do Inovance phát triển, được thiết kế để đáp ứng những yêu cầu khắt khe trong các hệ thống điều khiển tự động. Một số đặc điểm nổi bật:
-
CPU tốc độ cao, hỗ trợ lập trình với IEC61131-3.
-
Đa dạng giao thức truyền thông: Modbus RTU, Modbus TCP/IP, CANopen, EtherCAT (tùy model).
-
Bộ nhớ chương trình lớn: dễ dàng triển khai các hệ thống phức tạp.
-
Khả năng mở rộng I/O linh hoạt.
-
Tích hợp cổng Ethernet: giúp PLC dễ dàng kết nối với mạng nội bộ hoặc Internet.
PLC H5U chính là “bộ não” hoàn hảo cho các hệ thống điều khiển hiện đại, đặc biệt khi cần mở rộng kết nối giám sát từ xa.

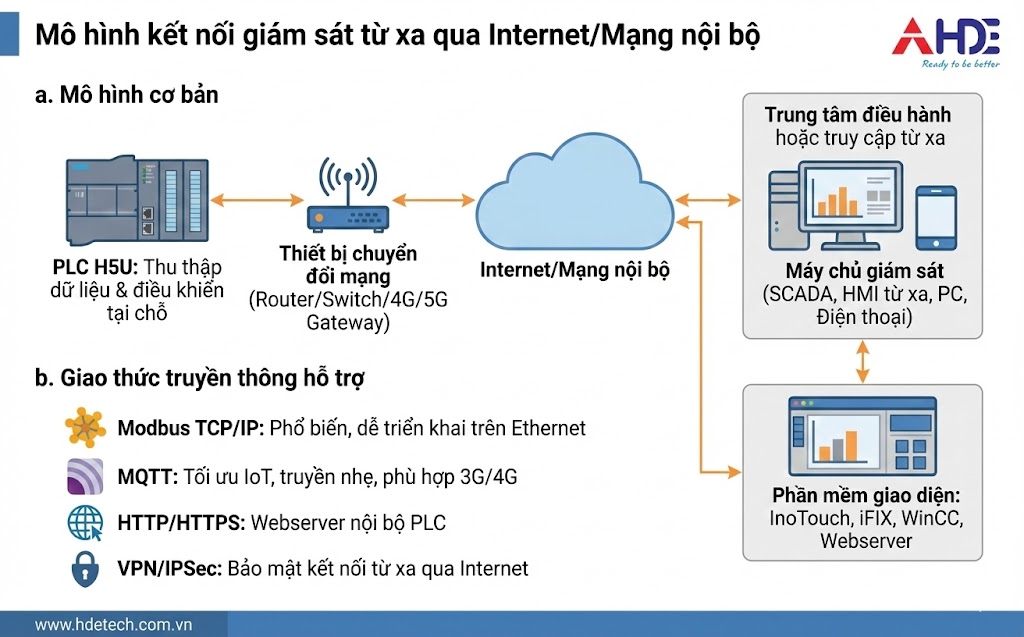

2. Mô hình kết nối giám sát từ xa qua Internet/ mạng nội bộ
a. Mô hình cơ bản
Mô hình kết nối bao gồm:
-
PLC H5U: đóng vai trò thu thập dữ liệu và điều khiển tại chỗ.
-
Thiết bị chuyển đổi mạng (router, switch hoặc 4G/5G gateway).
-
Máy chủ giám sát (SCADA, HMI từ xa, PC, hoặc điện thoại): đặt tại trung tâm điều hành hoặc truy cập từ xa qua Internet.
-
Phần mềm giao diện: như InoTouch, iFIX, WinCC, hoặc Webserver tích hợp.
b. Giao thức truyền thông hỗ trợ
-
Modbus TCP/IP: phổ biến, dễ triển khai trên mạng Ethernet.
-
MQTT: tối ưu cho IoT, truyền dữ liệu nhẹ, phù hợp với mạng 3G/4G.
-
HTTP/HTTPS: dùng cho webserver nội bộ PLC.
-
VPN/IPSec: bảo mật kết nối từ xa qua Internet.
3. Cấu hình PLC H5U để kết nối tủ giám sát từ xa
Bước 1: Địa chỉ IP cho PLC H5U
Truy cập phần mềm InoPro để cấu hình địa chỉ IP tĩnh cho PLC:
-
Ví dụ:
192.168.1.100 -
Subnet:
255.255.255.0 -
Gateway:
192.168.1.1(nếu cần kết nối Internet)
Việc đặt IP tĩnh giúp hệ thống giám sát từ xa truy cập chính xác thiết bị.
Bước 2: Cấu hình cổng truyền thông
Trong InoPro, bật giao thức Modbus TCP:
-
Cổng mặc định: 502
-
Chọn chế độ Server (PLC đóng vai trò nhận yêu cầu từ máy chủ).
Nếu dùng MQTT, cấu hình broker (ví dụ: Cloud MQTT) và topic dữ liệu cần xuất.
Bước 3: Thiết kế giao diện giám sát
-
Với phần mềm InoTouch: xây dựng HMI mô phỏng từ xa.
-
Với hệ SCADA: gán tag Modbus tương ứng với địa chỉ dữ liệu PLC.
-
Có thể tích hợp webserver nội bộ trong PLC để truy cập trực tiếp qua trình duyệt.
4. Giải pháp giám sát từ xa qua 4G/5G
Khi nhà máy không có mạng LAN ổn định, có thể dùng gateway 4G công nghiệp (như InHand, Milesight…) để truyền dữ liệu:
-
PLC kết nối gateway qua Ethernet.
-
Gateway truy cập cloud server hoặc tạo VPN IP tĩnh.
-
Người dùng sử dụng phần mềm giám sát để xem dữ liệu hoặc điều khiển từ xa.
Lưu ý: Cần cấu hình bảo mật SSL, xác thực người dùng, firewall… để tránh bị truy cập trái phép.
5. Tích hợp điều khiển – cảnh báo – ghi log từ xa
Một hệ thống giám sát tốt không chỉ thu thập dữ liệu mà còn cần có các tính năng:
-
Điều khiển từ xa: bật/tắt máy, thay đổi setpoint…
-
Gửi cảnh báo qua email/SMS/Telegram khi có lỗi.
-
Ghi log dữ liệu vận hành: nhiệt độ, áp suất, tốc độ… phục vụ phân tích.
PLC H5U dễ dàng thực hiện điều này nhờ khả năng lập trình linh hoạt và hỗ trợ các module mở rộng (thẻ nhớ, module mạng…).

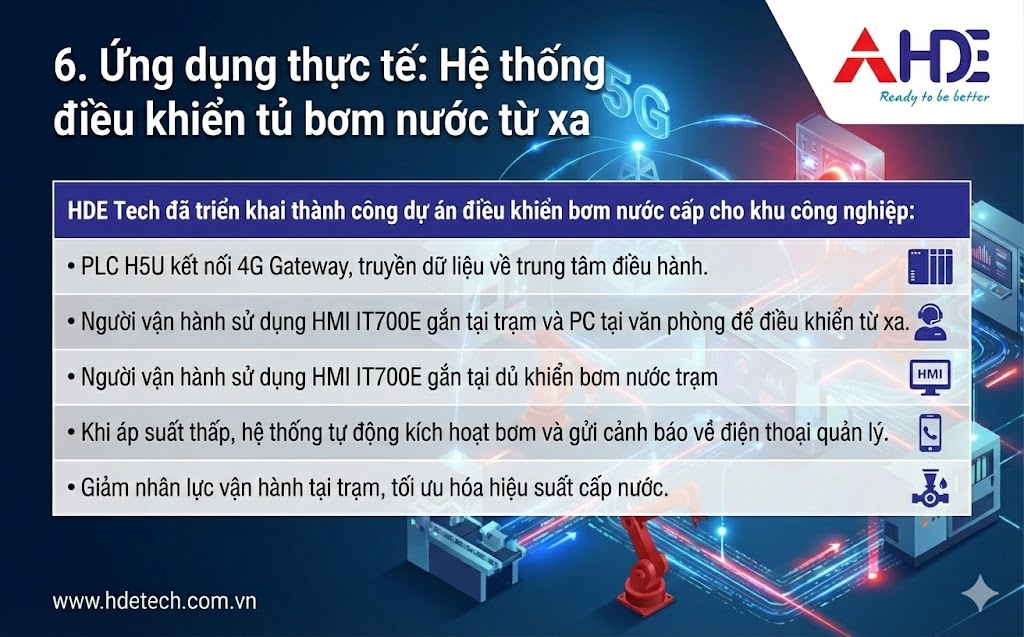

6. Ứng dụng thực tế: Hệ thống điều khiển tủ bơm nước từ xa
HDE Tech đã triển khai thành công dự án điều khiển bơm nước cấp cho khu công nghiệp:
-
PLC H5U kết nối 4G Gateway, truyền dữ liệu về trung tâm điều hành.
-
Người vận hành sử dụng HMI IT700E gắn tại trạm và PC tại văn phòng để điều khiển từ xa.
-
Khi áp suất thấp, hệ thống tự động kích hoạt bơm và gửi cảnh báo về điện thoại quản lý.
-
Giảm nhân lực vận hành tại trạm, tối ưu hóa hiệu suất cấp nước.
7. Ưu điểm của việc sử dụng PLC H5U cho hệ thống giám sát từ xa
-
Giao tiếp đa dạng: phù hợp với nhiều mô hình truyền thông.
-
Lập trình linh hoạt: dễ mở rộng, sửa đổi.
-
Hiệu suất cao: phản hồi tức thì, xử lý logic nhanh.
-
Tính ổn định: chạy 24/7 không treo.
-
Bảo mật tốt: hỗ trợ cấu hình phân quyền, giao thức mã hóa.

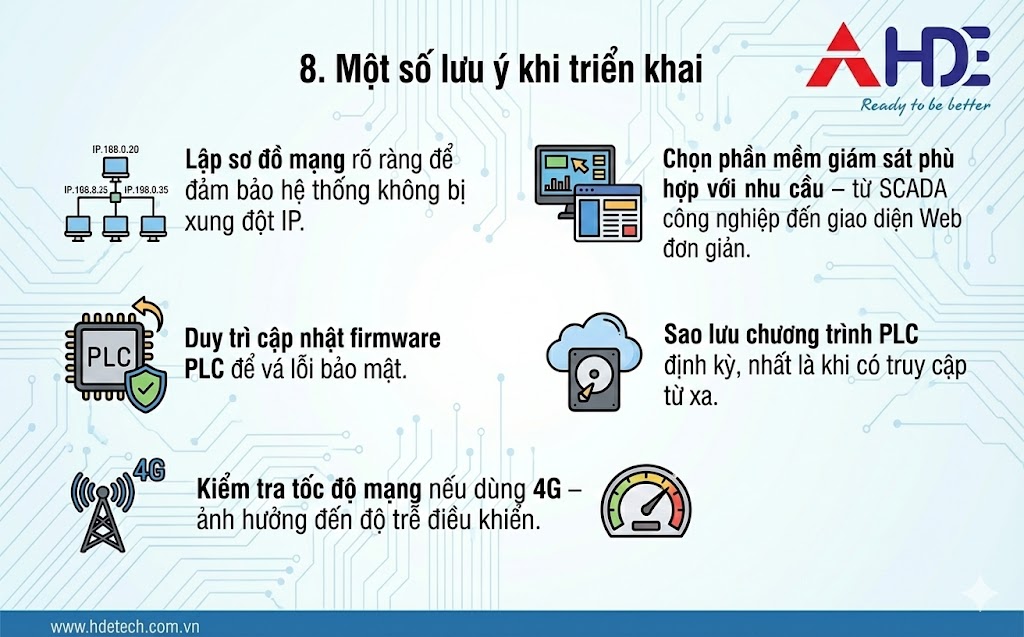

8. Một số lưu ý khi triển khai
-
Lập sơ đồ mạng rõ ràng để đảm bảo hệ thống không bị xung đột IP. -
Chọn phần mềm giám sát phù hợp với nhu cầu – từ SCADA công nghiệp đến giao diện Web đơn giản.
-
Duy trì cập nhật firmware PLC để vá lỗi bảo mật.
-
Sao lưu chương trình PLC định kỳ, nhất là khi có truy cập từ xa.
-
Kiểm tra tốc độ mạng nếu dùng 4G – ảnh hưởng đến độ trễ điều khiển.
9. Dịch vụ tư vấn – triển khai hệ thống điều khiển từ xa của HDE Tech
Công ty Cổ phần Điện Hải Dương (HDE Tech) tự hào là đơn vị tiên phong trong tư vấn, thiết kế và triển khai hệ thống điều khiển giám sát từ xa sử dụng 100% thiết bị Inovance tại Việt Nam.
Chúng tôi cung cấp:
-
Thiết bị chính hãng: PLC H5U, HMI, Gateway 4G, module mở rộng…
-
Thiết kế & lập trình giao diện giám sát (InoTouch, SCADA…).
-
Cài đặt & kết nối giám sát từ xa qua mạng LAN hoặc 4G.
-
Hỗ trợ kỹ thuật, bảo trì định kỳ, hướng dẫn sử dụng.
Với hàng trăm dự án đã triển khai thành công trên toàn quốc, HDE Tech cam kết mang đến giải pháp hiệu quả – an toàn – tối ưu chi phí cho doanh nghiệp.
Kết luận
Kết nối PLC H5U với tủ điều khiển giám sát từ xa không còn là việc khó khăn nếu bạn hiểu rõ hệ thống và có giải pháp phù hợp. Nhờ khả năng truyền thông linh hoạt, hiệu suất xử lý cao và độ ổn định vượt trội, PLC H5U từ Inovance chính là lựa chọn lý tưởng cho các hệ thống công nghiệp hiện đại, nhất là khi kết hợp cùng giải pháp tổng thể của HDE Tech.
