Hướng Dẫn Đấu Dây Và Cài Đặt Biến Tần INVT GD200A

Biến tần INVT GD200A là dòng biến tần đa năng phổ biến, dễ sử dụng và phù hợp với nhiều loại động cơ công nghiệp. Bài viết này HDE sẽ hướng dẫn bạn cách đấu dây và cài đặt cơ bản để đưa thiết bị vào vận hành ổn định, an toàn.

Bài viết này có gì?

Cách Đấu Dây Biến Tần INVT GD200A

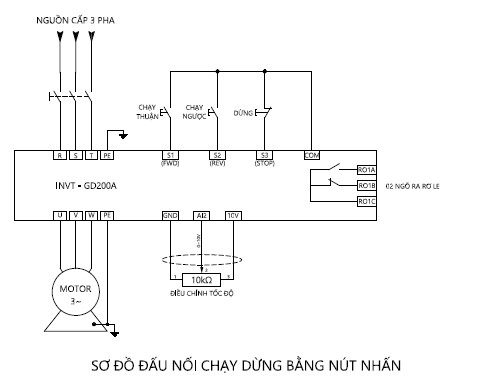

Sơ đồ đấu dây cơ bản:

Ký hiệu	Chức năng	Ghi chú
R, S, T	Nguồn vào 3 pha 380V AC	Cung cấp điện cho biến tần
U, V, W	Ngõ ra 3 pha AC	Kết nối với động cơ
AI2	Tín hiệu biến trở (analog)	Điều chỉnh tốc độ motor bằng biến trở
S1, S2	Ngõ vào số (digital input)	Điều khiển chạy thuận/ngược
GND	Mass điều khiển	Nối chung tín hiệu điều khiển

Lưu ý: Kiểm tra kỹ sơ đồ và điện áp nguồn trước khi đấu dây để tránh hư hỏng thiết bị.

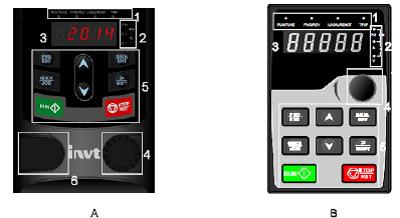

Các Phím Điều Khiển Trên Mặt Keypad

Sử dụng keypad để đọc trạng thái dữ liệu và thay đổi thông số trên biến tần:

Các phím điều khiển trên keypad:

Phím	Chức năng
PRG/ESC	Vào/thoát menu, thay đổi thông số
DATA/ENT	Nhập hoặc xác nhận giá trị
▲ / ▼	Tăng/giảm giá trị hoặc chuyển thông số
SHIFT	Chuyển vị trí hiển thị
RUN	Khởi động biến tần
STOP/RESET	Dừng biến tần hoặc xóa lỗi
QUICK JOG	Chạy nhanh (cấu hình tại P7.02)

Thông Số Cài Đặt Cơ Bản Cho Biến Tần GD200A

Mã Thông Số	Giá Trị	Đơn Vị	Diễn Giải
P00.00	2	—	Chế độ chạy V/F
P00.01	1	—	Chọn lệnh chạy từ chân RUN/STOP
P00.03	50.00	Hz	Tần số max
P00.04	50.00	Hz	Ngưỡng tần số trên
P00.05	0.00	Hz	Ngưỡng tần số dưới
P00.06	02	—	Chọn điều khiển tốc độ bằng biến trở AI2 P00.06=00: Chọn nguồn đặt tốc độ bằng bàn phím (6/5) P00.06=01: Chọn nguồn đặt tốc độ bằng biến trở trên bàn phím.
P00.11	tuỳ chỉnh	s	Thời gian tăng tốc
P00.12	tuỳ chỉnh	s	Thời gian giảm tốc
P01.18	0	—	Cấm chạy nếu S1 – COM nối sẵn khi cấp nguồn P01.18=1: Cho phép chạy nếu S1 – COM nối sẵn khi cấp nguồn
P04.01	2.0	%	Bù moment khởi động ở tần số thấp
P04.09	000.0	%	Tắt bù trượt cho motor
P05.01	1	—	Chức năng chân S1: chạy thuận
P05.02	2	—	Chức năng chân S2: chạy ngược
P02.01 – P02.05	tuỳ loại motor	—	Thông số kỹ thuật motor (công suất, điện áp, dòng…)

Ghi chú: Thông số mặc định của nhà sản xuất có thể khôi phục bằng: P00.18 = 1

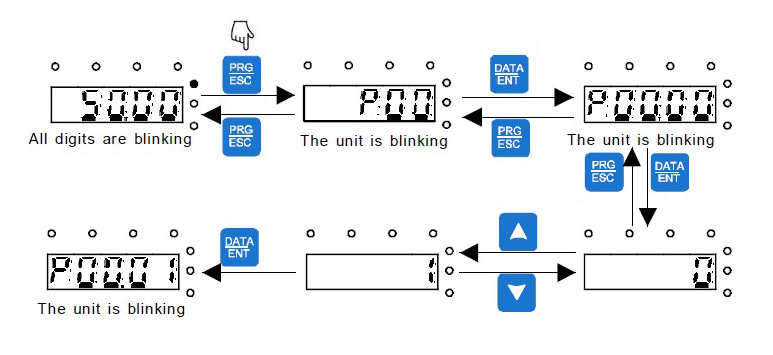

Hướng Dẫn Nhập Thông Số Trên Màn Hình

Các bước thao tác:

Nhấn PRG/ESC để vào chế độ chỉnh thông số.
Dùng phím ▲/▼ chọn nhóm thông số (VD: P00).
Nhấn DATA/ENT để vào chỉnh.
Dùng ▲/▼ để thay đổi giá trị.
Nhấn DATA/ENT để xác nhận lại.
Nhấn PRG/ESC để thoát ra.

Sử dụng SHIFT để chuyển vị trí con số cần chỉnh.

Lưu Ý Khi Cài Đặt Biến Tần GD200A

Đảm bảo dây nguồn, dây tín hiệu được đấu đúng và chắc chắn.
Kiểm tra công suất và thông số motor khớp với biến tần.
Đặt tần số tối đa phù hợp với động cơ sử dụng.
Sử dụng biến trở ngoài (AI2) nếu cần điều chỉnh tốc độ thủ công.
Sử dụng STOP/RESET để dừng khẩn hoặc xóa lỗi.

Kết Luận

Biến tần INVT GD200A là lựa chọn tối ưu cho các ứng dụng điều khiển tốc độ động cơ công nghiệp. Việc đấu dây và cài đặt rất đơn giản nếu thực hiện đúng theo hướng dẫn. HDE hy vọng bài viết này giúp bạn cài đặt biến tần Invt GD200A và sử dụng thiết bị hiệu quả và an toàn. Nếu bạn cần tư vấn thêm hoặc cần hỗ trợ kỹ thuật, hãy liên hệ ngay với đội ngũ kỹ thuật HDE.
