Nếu bạn đang tìm hiểu cách đấu dây cho công tơ điện 3 pha gián tiếp, thì bài viết này chính là “cẩm nang” hữu ích dành cho bạn. Với sự đồng hành của HDE Tech – Công ty Cổ phần Điện Hải Dương, chúng ta sẽ cùng tìm hiểu từng bước, từ ký hiệu, sơ đồ đến lưu ý quan trọng, để việc đấu nối diễn ra an toàn – chính xác – chuyên nghiệp!
1. Công tơ điện 3 pha gián tiếp là gì? Khi nào nên dùng?
Công tơ điện 3 pha gián tiếp là loại đồng hồ đo điện được sử dụng khi dòng điện chạy qua các pha vượt quá mức chịu tải hoặc khi cần độ chính xác cao. Thay vì đấu trực tiếp, loại công tơ này sử dụng biến dòng (CT – Current Transformer) để giảm dòng điện xuống một mức an toàn (thường là 5 A), giúp đo chính xác mà vẫn đảm bảo an toàn cho thiết bị và người vận hành.
Khi nào sử dụng gián tiếp?
-
Tổng dòng điện lớn hơn 100 A hoặc vượt quá giới hạn của công tơ trực tiếp.
-
Yêu cầu độ an toàn và chính xác cao, đặc biệt trong nhà máy, tủ điện, hoặc các hệ thống điện công nghiệp phức tạp.

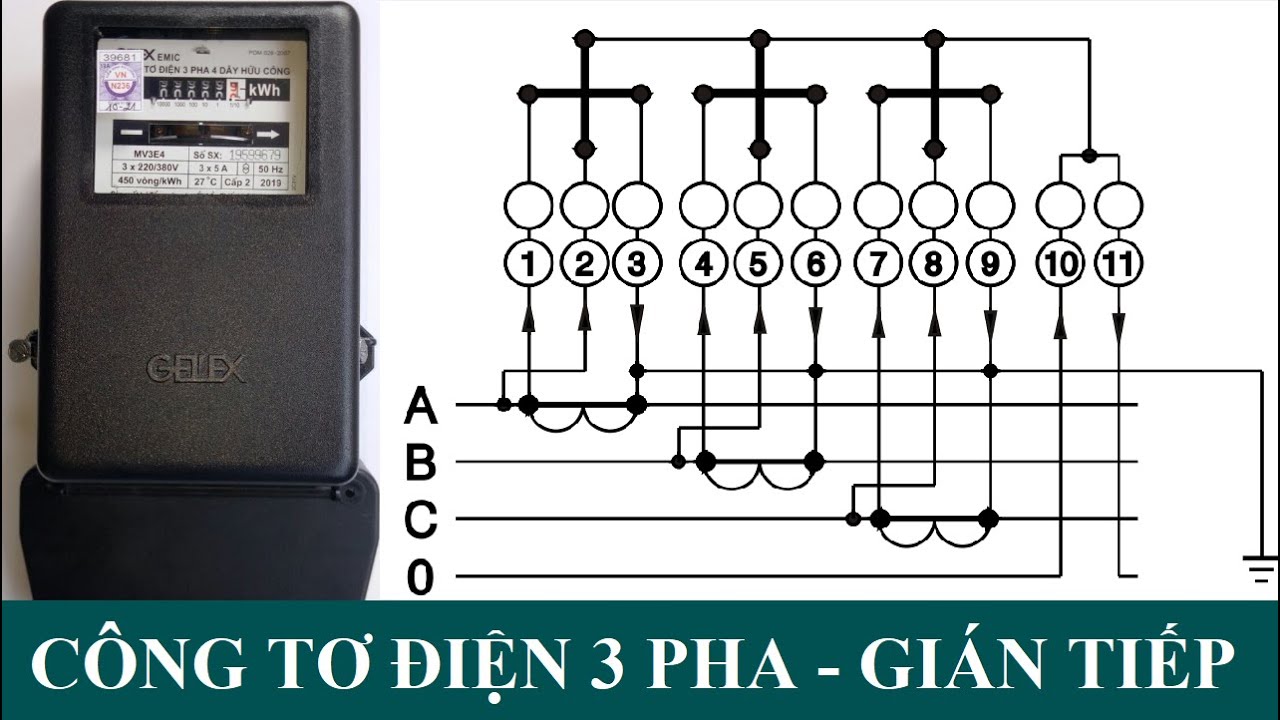

2. Sơ đồ đấu dây công tơ điện 3 pha gián tiếp – 11 đầu dây, chia 4 nhóm

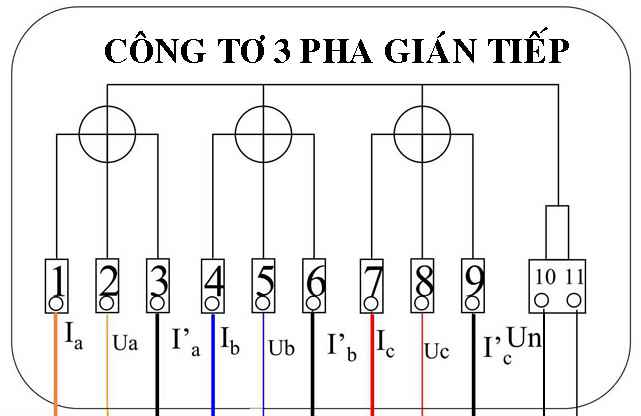

Theo tài liệu từ thegioidien.com, công tơ gián tiếp có 11 đầu ra dây, được đánh số từ 1 đến 11 theo thứ tự từ trái sang phải
-
Nhóm pha A: đầu 1 (CT dòng A), 2 (điện áp A), 3 (CT dòng A)
-
Nhóm pha B: đầu 4 (CT dòng B), 5 (điện áp B), 6 (CT dòng B)
-
Nhóm pha C: đầu 7 (CT dòng C), 8 (điện áp C), 9 (CT dòng C)
-
Nhóm trung tính (N): đầu 10 & 11 nối chung để đo điện áp trung tính
Tóm tắt sơ đồ
| Nhóm | Chức năng | Đầu dây số |
|---|---|---|
| Pha A | CT dòng A + Đo điện áp A | 1, 2, 3 |
| Pha B | CT dòng B + Đo điện áp B | 4, 5, 6 |
| Pha C | CT dòng C + Đo điện áp C | 7, 8, 9 |
| Trung tính | Điện áp trung tính | 10, 11 |
Người dùng chỉ cần nối đúng dây như bảng trên, đảm bảo phân biệt đúng cực, đúng pha, để tránh sai số trong quá trình đo đếm.
3. Hướng dẫn từng bước đấu dây công tơ gián tiếp
Bước 1: Chuẩn bị trước khi đấu nối
-
Ngắt điện chính trước khi thao tác để đảm bảo an toàn.
-
Sử dụng dụng cụ chuyên dụng, như kìm điện, tua vít cách điện, đồng hồ vạn năng.
-
Xác định đúng các đầu dây, số các pha (A, B, C) và thứ tự (K – vào, L – ra) của biến dòng.
-
Đảm bảo môi trường làm việc khô ráo, đủ ánh sáng, công tơ được treo bằng tủ hoặc bảng điện chắc chắn.
Bước 2: Treo công tơ và bó dây gọn gàng
-
Gắn công tơ lên bảng hoặc tủ, đảm bảo cố định chắc chắn.
-
Luồn dây cáp đi qua CT theo chiều mũi tên từ K đến L, giữ dây căng, tránh gãy hoặc ảnh hưởng đến kỹ thuật đấu nối
Bước 3: Nối dây theo sơ đồ 11 đầu
-
Nối CT dòng và dây điện áp từng pha lần lượt vào công tơ theo bảng.
-
Chú ý giữ chắc đầu dây, không để lỏng để tránh lỗi kết nối.
-
Đảm bảo không nhầm pha, tránh sai số trong phép đo.
Bước 4: Kiểm tra lần cuối
-
Dùng đồng hồ vạn năng kiểm tra chênh lệch pha, không có chạm chập giữa các dây.
-
Khi cấp điện thử, công tơ phải hiện giá trị tiêu thụ của từng pha, không có tín hiệu bất thường.
Nếu một trong các bước sai, việc đo đếm có thể sai lệch lớn hoặc gây chập cháy.
4. Các lưu ý quan trọng cần ghi nhớ
-
Phân biệt rõ K – vào và L – ra của CT, tránh ngược chiều.
-
Không nhầm pha, CT/dây pha nào phải vào đúng đầu pha đó.
-
Nối dây phải chắc, không để lỏng, lung lay.
-
Tuân thủ chuẩn an toàn điện, sử dụng găng tay, kính bảo hộ, ngắt nguồn…
-
Sau khi nối xong, kiểm tra điện áp và CT chính xác trước khi vận hành chính thức.
Tóm lại: một sai sót nhỏ từ cách luồn dây qua CT đến chọn nhầm pha cũng có thể dẫn đến sai số đo lớn, gây thiệt hại trong tính toán chi phí điện hoặc ảnh hưởng đến hệ thống.
5. Công tơ gián tiếp so với trực tiếp – chọn thế nào cho đúng?
-
Trực tiếp: phù hợp khi dòng dưới 100 A, đơn giản, ít phụ kiện.
-
Gián tiếp: dùng biến dòng, thích hợp khi dòng lớn hơn 100 A, cần độ chính xác cao, an toàn hơn
Nếu công suất tiêu thụ lớn (như trong nhà máy), hoặc yêu cầu kỹ thuật cao, thì gián tiếp luôn là lựa chọn tối ưu.
