Hướng Dẫn Chi Tiết Cài Đặt Biến Tần INVT GD20A

Biến tần INVT GD20A là dòng sản phẩm được sử dụng phổ biến trong nhiều hệ thống tự động hóa vì tính ốn định và dễ thiết lập. Trong bài viết này, HDE sẽ hướng dẫn chi tiết từng bước để cài đặt biến tần INVT GD20A chạy thuận nghịch, thay đổi tần số theo ý muốn trên bàn phím hoặc bằng biến trở.

Hướng Dẫn Cài Đặt Biến Tần INVT GD20A

Cài đặt lệnh RUN/STOP và điều chỉnh tần số trên bàn phím

1. Cài đặt lệnh RUN/STOP bằng bàn phím

• Tham số cần thiết: P00.01 = 0

• Mục đích: Cho phép điều khiển chạy/dừng trực tiếp từ bàn phím.

Các bước thực hiện:

1. Nhấn PRG/ESC để vào chế độ cài đặt.

2. Màn hình hiển thị P00, nhấn DATA/ENT.

3. Nhấn ▲/▼ đến khi hiển thị P00.01.

4. Nhấn DATA/ENT để vào chỉnh sửa.

5. Dùng nút ▲/▼ chỉnh giá trị về 0.

6. Nhấn DATA/ENT để lưu.

7. Nhấn PRG/ESC để thoát và quay về màn hình chính.

2. Cài đặt điều chỉnh tần số bằng bàn phím

• Tham số cần thiết: P00.06 = 0

• Lưu ý: Nếu không chọn được giá trị 0 trong P00.06, hãy đảm bảo P00.07 ≠ 0.

Các bước thực hiện:

1. Vào menu như trên, di chuyển đến P00.06.

2. Nhấn DATA/ENT.

3. Dùng ▲/▼ để chọn 0.

4. Nhấn DATA/ENT để xác nhận.

5. Nhấn PRG/ESC để thoát.

3. Thực hiện điều khiển chạy/dừng

• Nhấn nút ▲/▼ để đặt tần số mong muốn.

• Nhấn RUN để khởi động biến tần.

• Nhấn STOP để ngừng hoạt động.

Cách cài đặt RUN/STOP và điều chỉnh tần số bằng biến trở trên bàn phím

1. Cài đặt lệnh RUN/STOP

• Tham số: P00.01 = 0

• Thao tác giống như phần 1 bên trên.

2. Cài đặt điều chỉnh tần số bằng biến trở tích hợp

• Tham số: P00.06 = 1

• Lưu ý: Đảm bảo P00.07 ≠ 1 để không xảy ra xung đột.

Các bước thực hiện:

1. Truy cập mục P00.06.

2. Nhấn DATA/ENT và chỉnh giá trị thành 1.

3. Nhấn DATA/ENT để lưu và PRG/ESC để thoát.

3. Thực hiện điều khiển:

• Xoay biến trở để thay đổi tần số đầu ra.

• Nhấn RUN để chạy.

• Nhấn STOP để dừng.

Cách cài đặt điều khiển RUN/STOP và thay đổi tần số bằng biến trở – thông qua terminal ngoài

1. Cài đặt lệnh RUN/STOP bằng thiết bị bên ngoài (terminal)

• Tham số cài đặt: P00.01 = 1

• Tác dụng: Cho phép điều khiển chạy/dừng biến tần thông qua chân terminal bên ngoài.

Các bước thực hiện:

1. Nhấn PRG/ESC để vào chế độ cài đặt.

2. Khi màn hình hiển thị P00, nhấn DATA/ENT.

3. Dùng nút ▲/▼ đến khi hiển thị P00.01.

4. Nhấn DATA/ENT, sau đó điều chỉnh giá trị về 1.

5. Nhấn DATA/ENT để lưu lại, rồi PRG/ESC để thoát.

2. Cài đặt điều chỉnh tần số bằng biến trở ngoài

• Tham số cài đặt: P00.06 = 2

• Lưu ý quan trọng: Đảm bảo P00.07 ≠ 2 để tránh xung đột chức năng.

Cách thực hiện:

1. Vào menu như trên, di chuyển đến P00.06.

2. Nhấn DATA/ENT, chọn giá trị 2 bằng nút ▲/▼.

3. Nhấn DATA/ENT để lưu.

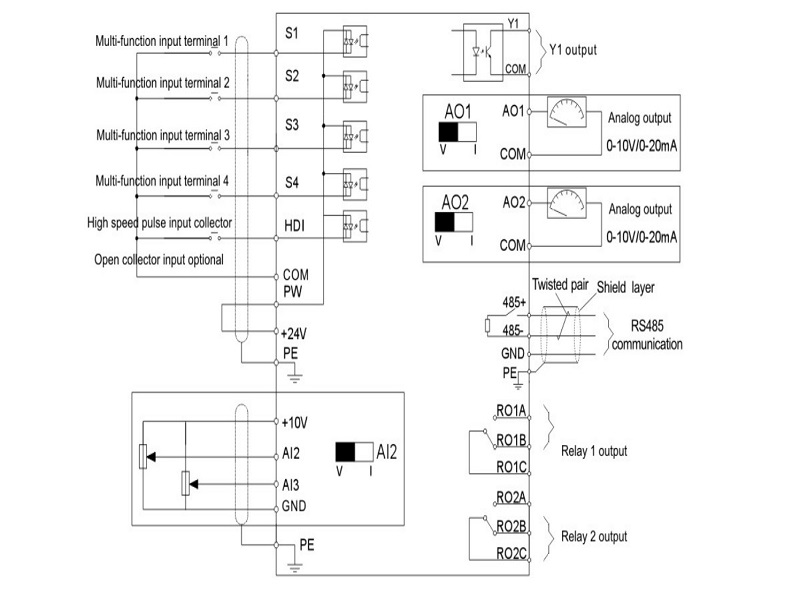

3. Cách đấu nối biến trở vào biến tần INVT GD20A

• Chân giữa của biến trở nối với: AI2.

• Hai chân còn lại nối lần lượt vào: GND và +10V.

Mẹo kỹ thuật: Nếu khi xoay biến trở mà tần số hiển thị giảm thay vì tăng, hãy đảo lại hai chân nối GND và +10V cho nhau.

4. Thực hiện lệnh chạy:

• Để chạy thuận: nối chân COM với chân S1.

• Điều chỉnh tốc độ: xoay biến trở.

• Để chạy nghịch: ngắt COM khỏi S1, nối COM với S2.

Cách cài đặt chạy thuận – chạy nghịch bằng terminal

1. Cài đặt chân chạy thuận (S1)

• Tham số: P05.01 = 1

• Ý nghĩa: Gán chức năng “RUN Forward” cho chân S1.

Cách thực hiện:

1. Vào menu chính, nhấn ▲/▼ đến khi hiển thị P05.

2. Nhấn DATA/ENT, sau đó chọn P05.01.

3. Đặt giá trị 1, rồi nhấn DATA/ENT để lưu.

2. Cài đặt chân chạy nghịch (S2)

• Tham số: P05.02 = 2

• Ý nghĩa: Gán chức năng “RUN Reverse” cho chân S2.

Cách thực hiện:

1. Trong nhóm P05, tìm đến P05.02.

2. Nhấn DATA/ENT, đặt giá trị 2.

3. Nhấn DATA/ENT để xác nhận và PRG/ESC để quay về.

3. Cách vận hành:

• Chạy thuận: Nối COM với S1, điều chỉnh tốc độ bằng biến trở.

• Chạy nghịch: Ngắt COM khỏi S1, nối COM với S2.

Lưu ý quan trọng:

Tất cả các thay đổi cần được lưu lại đúng quy trình. Sau khi hoàn tất cài đặt, bạn nên tắt nguồn và bật lại biến tần để hệ thống nhận diện đúng cấu hình mới.

Cách cài đặt thời gian tăng tốc và giảm tốc cho biến tần INVT GD20A

1. Cài đặt thời gian tăng tốc

• Tham số: P00.11

• Tác dụng: Thời gian để biến tần tăng từ 0Hz lên tần số đặt (ví dụ 50Hz).

Cách thực hiện:

1. Nhấn PRG/ESC → màn hình hiện P00.

2. Nhấn DATA/ENT, dùng nút ▲/▼ đến P00.11.

3. Nhấn DATA/ENT, thay đổi giá trị theo nhu cầu.

4. Nhấn lại DATA/ENT để lưu → nhấn PRG/ESC để thoát.

2. Cài đặt thời gian giảm tốc

• Tham số: P00.12

• Tác dụng: Thời gian để biến tần giảm từ tần số đặt về 0Hz khi dừng.

Các bước tương tự như trên:

• Tìm đến P00.12 → thay đổi giá trị → DATA/ENT → PRG/ESC.

Khuyến nghị:

• Thời gian tăng tốc ngắn giúp máy chạy nhanh, nhưng dễ gây sốc tải.

• Thời gian giảm tốc dài giúp hạn chế lỗi quá áp khi dừng động cơ.

Cách giới hạn tần số tối đa (MAX) – Giúp kiểm soát tốc độ an toàn

• Tham số: P00.03

• Tác dụng: Giới hạn tần số tối đa mà biến tần được phép chạy, giúp bảo vệ động cơ và hệ thống.

Cách cài đặt:

1. Nhấn PRG/ESC → P00 → DATA/ENT.

2. Tìm đến P00.03, nhập giá trị tần số tối đa (thường là 50Hz).

3. Lưu và thoát.

Cài đặt chế độ Autotuning (Tự động dò thông số động cơ)

• Tham số: P00.15

• Mục đích: Giúp biến tần tự nhận biết các thông số của động cơ để điều khiển tối ưu.

1. P00.15 = 0 → Không kích hoạt tự dò

2. P00.15 = 1 → Tự dò động (Autotune động)

Điều kiện:

• Phải tháo tải ra khỏi trục động cơ.

• Nhập đầy đủ các thông số động cơ (P02.x) theo tem động cơ.

• Cài đặt P00.11, P00.12 phù hợp với quán tính tải.

Các bước:

1. Đặt P00.15 = 1.

2. Màn hình hiển thị “-RUN-”.

3. Nhấn RUN → biến tần bắt đầu quá trình dò.

4. Khi hoàn tất → hiển thị “-END-”.

5. Nếu cần dừng giữa chừng → ấn STOP.

Lưu ý: Chỉ có thể điều khiển quá trình autotune bằng bàn phím.

3. P00.15 = 2 → Tự dò tĩnh (Autotune tĩnh)

• Áp dụng khi không tháo tải được.

• Các bước thực hiện giống chế độ tự dò động.

• Động cơ không quay, chỉ dò nội bộ thông số.

Cách thực hiện (áp dụng cho cả chế độ 1 và 2):

1. Vào P00.15.

2. Cài đặt giá trị 1 hoặc 2.

3. Ấn DATA/ENT → Ấn PRG/ESC để thoát.

Mẹo chuyên gia HDE:

• Luôn nhập đúng thông số động cơ trước khi autotuning.

• Không thực hiện autotune khi hệ thống đang gắn tải hoặc kết nối với thiết bị quay khác.

Cách reset thông số biến tần INVT GD20A về mặc định

• Tham số: P00.18

• Tùy chọn reset:

1. Nhấn PRG/ESC → Màn hình hiện P00

2. Nhấn DATA/ENT → Dùng nút ▲/▼ đến P00.18

3. Nhấn DATA/ENT → Chọn giá trị mong muốn (ví dụ 1 để reset)

4. Nhấn DATA/ENT để lưu → Nhấn PRG/ESC để thoát

Lưu ý: Sau khi Reset, toàn bộ thông số bạn từng cài sẽ mất. Hãy ghi lại trước nếu cần dùng lại sau này.

Cách nhập thông số định danh của động cơ

Việc nhập đúng thông số động cơ là bước quan trọng giúp biến tần điều khiển tối ưu – đặc biệt khi kết hợp với chế độ Autotuning.

Dưới đây là quy trình nhập cho mỗi tham số:

Ví dụ với Công suất định mức (P02.01):

1. Nhấn PRG/ESC → Dùng ▲/▼ đến khi hiện P02

2. Nhấn DATA/ENT → Vào P02.00

3. Dùng ▲/▼ để tìm đến P02.01

4. Nhấn DATA/ENT → Điều chỉnh giá trị phù hợp (ví dụ 1.5 kW)

5. Nhấn DATA/ENT để lưu → PRG/ESC để thoát

Các bước trên áp dụng tương tự cho các tham số P02.02 đến P02.10.

Lưu ý chuyên gia:

• Bạn phải nhập đúng thông số ghi trên tem động cơ.

• Nếu nhập sai, biến tần có thể báo lỗi hoặc điều khiển không chính xác.

• Nên hoàn tất nhập thông số trước khi autotuning để đạt hiệu suất tối ưu.

Cài đặt điều khiển quạt làm mát cho biến tần INVT GD20A

Để đảm bảo hiệu suất hoạt động và bảo vệ phần cứng, người dùng cần điều chỉnh chế độ hoạt động của quạt làm mát:

• Tham số cài đặt: P08.39

• Ý nghĩa cài đặt:

1. Nhấn PRG/ESC → Di chuyển đến P08

2. Nhấn DATA/ENT → Dùng ▲/▼ đến P08.39

3. Nhấn DATA/ENT → Chọn giá trị 0 hoặc 1

4. Nhấn DATA/ENT để lưu → Nhấn PRG/ESC để thoát

Hướng dẫn cài đặt chạy cấp tốc độ cho biến tần INVT GD20A

1. Chuẩn bị:

Trước tiên, hãy đảm bảo:

• Biến tần đang ở chế độ điều khiển bằng terminal bên ngoài

• Tần số được điều chỉnh bằng biến trở

2. Gán các chân điều khiển tốc độ:

1. Nhấn PRG/ESC → Vào P05

2. Nhấn DATA/ENT → Dùng ▲/▼ tìm P05.02, P05.03, P05.04

3. Cài đặt các giá trị tương ứng (16, 17, 18)

4. Nhấn DATA/ENT để lưu → PRG/ESC để thoát

3. Cài đặt phần trăm tần số từng cấp tốc độ

4. Cách đấu dây chạy từng cấp tốc độ

Chỉ nối COM với tổ hợp chân tương ứng để chọn cấp tốc độ, không được nối đồng thời nhiều cấp nếu chưa được cấu hình đúng.

Copy chương trình giữa bàn phím và biến tần

Tham số cài đặt: P07.01

1. Nhấn PRG/ESC → Di chuyển đến P07

2. Nhấn DATA/ENT → Tìm P07.01

3. Nhấn DATA/ENT → Chọn 1 hoặc 2 → Nhấn DATA/ENT để lưu

Tip kỹ thuật: Tính năng này rất hữu ích khi bạn cần sao chép cấu hình hàng loạt biến tần cùng dòng INVT GD20A.

Cài đặt chế độ dừng động cơ

Tham số: P01.08

1. Nhấn PRG/ESC → Vào P01

2. Tìm đến P01.08 → Chọn 0 hoặc 1

3. Nhấn DATA/ENT để lưu → PRG/ESC để thoát

Kết luận

Qua hướng dẫn chi tiết trên, hy vọng bạn đã nắm vững cách cài đặt biến tần INVT GD20A từ các bước cơ bản như cài lệnh RUN/STOP, thay đổi tần số, đấu biến trở, cho đến các chức năng nâng cao như chạy cấp tốc độ, autotuning và copy chương trình. Tất cả đều được trình bày rõ ràng, dễ hiểu để bạn có thể tự thao tác tại chỗ, tiết kiệm thời gian và chi phí.
