Hướng Dẫn Chi Tiết Cài Đặt Biến Tần ABB ACS355

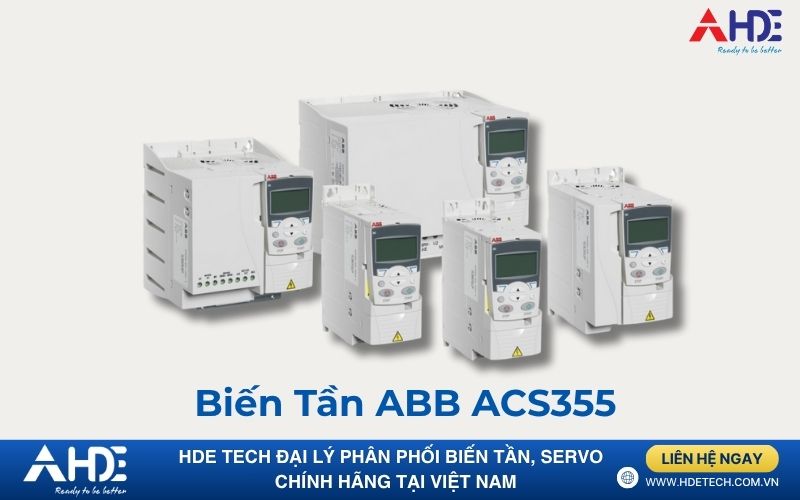

Biến tần ABB ACS355 là dòng biến tần đa năng được ưa chuộng nhờ khả năng điều khiển chính xác và vận hành ổn định. Với thiết kế nhỏ gọn, dễ lắp đặt cùng bảng điều khiển Assistant trực quan, ACS355 mang đến trải nghiệm cấu hình đơn giản nhưng hiệu quả vượt trội. Trong bài viết này, HDE sẽ hướng dẫn chi tiết cách cài đặt biến tần ABB ACS355, giúp bạn dễ dàng ứng dụng vào thực tế chỉ trong vài bước.

Bài viết này có gì?

Giới Thiệu Bảng Điều Khiển Assistant Control Panel Trên ACS355

Biến tần ACS355 thường được trang bị bảng điều khiển Assistant (mã ACS-CP-A hoặc ACS-CP-C) – một nâng cấp lớn so với dòng ACS150:

Màn hình LCD rõ nét: Hiển thị đầy đủ tên thông số và giá trị, dễ đọc, dễ hiểu.
Phím điều hướng tiện lợi: Gồm các nút lên / xuống / trái / phải, giúp truy cập menu nhanh chóng.
Phím Enter & HELP:
- Enter: Xác nhận lựa chọn.
- HELP: Giải thích thông số, mã lỗi ngay trên màn hình.
Các nút LOC/REM, START, STOP/RESET: Điều khiển trực tiếp động cơ tại chỗ.
Biến trở chỉnh tốc độ: Một số phiên bản tích hợp biến trở ngay trên panel.
Giao diện đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Anh, giúp thao tác dễ dàng.

Cấu Trúc Menu Cài Đặt Biến Tần ABB ACS355

Hệ thống menu được phân thành nhóm thông số (Parameter Groups), giúp người dùng dễ dàng tìm kiếm và điều chỉnh các thiết lập quan trọng.

Một số nhóm thông số cơ bản:

Nhóm 99 – MOTOR DATA:

Cung cấp các thông số kỹ thuật của động cơ cần khai báo trước khi vận hành:

Thông số	Mô tả
9905	Điện áp định mức động cơ (V)
9906	Dòng điện định mức (A)
9907	Tần số định mức (Hz)
9908	Tốc độ định mức (rpm)
9909	Công suất định mức (kW/HP)

Nhóm 10 – START/STOP/DIR:

Cài đặt nguồn lệnh điều khiển động cơ (khởi động, dừng, đảo chiều).

Ví dụ: 1001 EXT1 COMMANDS: chọn lệnh khởi động từ chân điều khiển ngoài.

Nhóm 11 – REFERENCE SELECT:

Chọn nguồn tín hiệu tham chiếu tốc độ (Analog input, keypad,…).

Ví dụ: 1103 REF1 SELECT: chọn ngõ AI1 nếu dùng biến trở ngoài.

Nhóm 22 – ACCEL/DECEL:

Điều chỉnh thời gian tăng/giảm tốc độ động cơ.

Thông số	Mô tả
2202	Thời gian tăng tốc (ACCEL TIME 1)
2203	Thời gian giảm tốc (DECEL TIME 1)

Cài Đặt Chế Độ Điều Khiển: Scalar / Vector

9904 – MOTOR CTRL MODE:

Lựa chọn chế độ điều khiển phù hợp với ứng dụng:

Chế độ	Mô tả	Ứng dụng điển hình
Scalar (U/f)	Điều khiển vô hướng, tỷ lệ V/f không đổi	Bơm, quạt, hệ thống đơn giản
Vector	Điều khiển vector, phản hồi tốc độ tốt, momen cao	Máy ép, băng tải, máy đùn, CNC,…

Vector Control phù hợp cho ứng dụng yêu cầu momen cao ở tốc độ thấp.

Cài Đặt Macro Ứng Dụng Nhanh – Application Macros

Thông số 9902 – APPLIC MACRO cho phép chọn các macro cài sẵn tương ứng với từng ứng dụng.

Macro	Mô tả
ABB Standard	Cài đặt tiêu chuẩn của ABB
3-wire control	Sử dụng điều khiển 3 dây (Start / Stop / Reverse)
PID control	Ứng dụng điều khiển PID (ví dụ: bơm áp suất, nhiệt độ)
Sequential control	Kiểm soát tuần tự

Ưu điểm: Khi chọn macro, biến tần sẽ tự động thiết lập thông số IO & chức năng, tiết kiệm thời gian cấu hình ban đầu.

Các Bước Cài Đặt Cơ Bản Biến Tần ACS355

Bước 1: Kết nối bảng điều khiển và cấp nguồn cho biến tần.
Bước 2: Nhấn MENU → chọn nhóm 99, nhập thông số động cơ: 9905 → 9909.
Bước 3: Chọn nguồn lệnh điều khiển tại nhóm 10 → thông số 1001.
Bước 4: Chọn nguồn tốc độ tham chiếu ở nhóm 11 → thông số 1103.
Bước 5: Thiết lập thời gian tăng/giảm tốc (2202, 2203).
Bước 6: Cài đặt chế độ điều khiển động cơ ở 9904.
Bước 7: Chọn Application Macro tại 9902 nếu muốn tối ưu cấu hình.
Bước 8: Kiểm tra hoạt động bằng cách nhấn START (chế độ Local) hoặc dùng tín hiệu điều khiển ngoài.

Lưu Ý Khi Cài Đặt Biến Tần ACS355

Luôn kiểm tra đúng thông số động cơ để đảm bảo biến tần hoạt động ổn định và không gây lỗi.
Bật chế độ Local (LOC) khi cần chạy bằng bảng điều khiển.
Kiểm tra sơ đồ đấu nối chân I/O nếu sử dụng tín hiệu bên ngoài (DI, AI, Relay,…).
Lưu lại cài đặt sau khi hoàn tất để tránh mất cấu hình khi mất điện.

Kết Luận

Biến tần ABB ACS355 là một giải pháp tuyệt vời cho các ứng dụng đòi hỏi độ chính xác cao và khả năng kiểm soát linh hoạt. Với các tính năng và thông số cài đặt đa dạng, việc lựa chọn và cấu hình đúng các thông số sẽ giúp bạn tối ưu hóa hiệu suất và độ bền của thiết bị. Nếu bạn cần hỗ trợ thêm về việc cài đặt biến tần ABB ACS355, hãy liên hệ với HDE Tech. Chúng tôi luôn sẵn sàng hỗ trợ bạn!
