Hướng Dẫn Cài Đặt Chi Tiết Biến Tần ABB ACS150

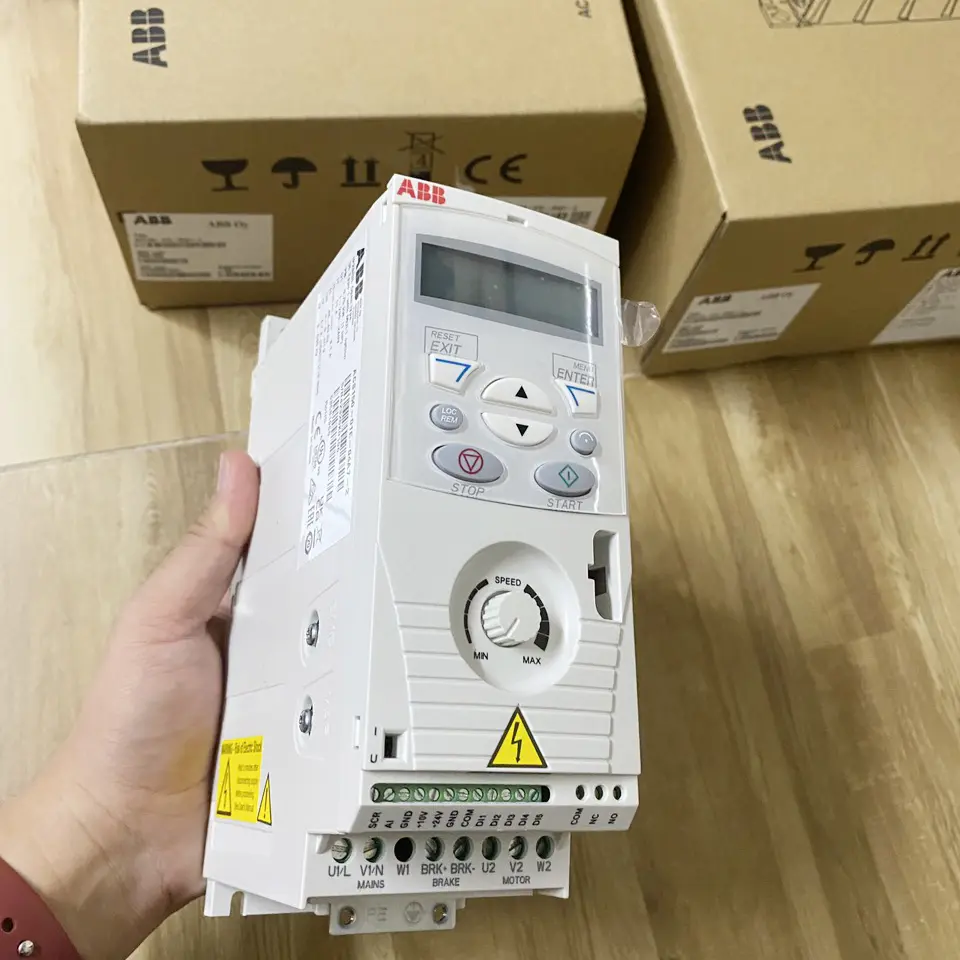

Biến tần ABB ACS150 là thiết bị điều khiển động cơ nhỏ gọn, dễ dàng cài đặt và vận hành. ACS150 thường được sử dụng trong các ứng dụng như: điều khiển băng tải nhỏ, quạt thông gió và bơm. Dưới đây là hướng dẫn chi tiết cài đặt biến tần ABB ACS150 giúp bạn tối ưu hóa hiệu suất và bảo vệ thiết bị.

Bài viết này có gì?

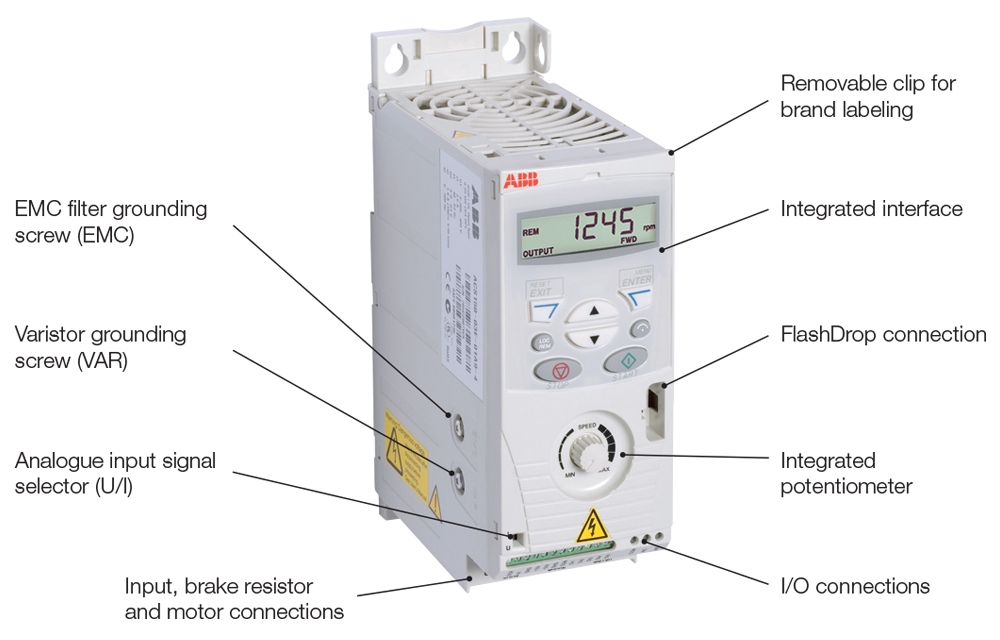

Tổng quan về bảng điều khiển và các phím chức năng

Biến tần ABB ACS150 được trang bị bảng điều khiển đơn giản với các phím chức năng dễ sử dụng:

UP / DOWN (Mũi tên lên/xuống): Điều chỉnh giá trị thông số đang chọn hoặc di chuyển trong các menu cài đặt.
ENTER (Phím xác nhận): Xác nhận và lưu giá trị thay đổi.
STOP/RESET (Màu đỏ): Dừng hoặc reset biến tần khi cần.
START (Màu xanh): Khởi động động cơ khi ở chế độ Local.
LOC/REM (Local/Remote): Chuyển đổi giữa chế độ điều khiển tại chỗ (Local) và từ xa (Remote).
MENU/EXIT: Truy cập vào menu cài đặt hoặc thoát khỏi menu hiện tại.

Cài đặt biến tần ABB ACS150 — Bảng điều khiển biến tần ABB ACS150

Cách Cài Đặt Chi Tiết Biến Tần ABB ACS150

Để tránh cài đặt không kiểm soát, đặc biệt khi mua biến tần cũ, cần reset biến tần về mặc định nhà sản xuất. Việc reset giúp biến tần trở về trạng thái ban đầu và tránh các cài đặt không mong muốn. Sau khi reset, việc thiết lập lại thông số sẽ dễ dàng và phù hợp với yêu cầu sử dụng hiện tại.

Cài đặt mặc định và ứng dụng Macro: 9902

ABB Standard
Chế độ 3 dây
ALTERNATE: Ứng dụng khởi động chiều thuận và khởi động chiều nghịch.
MOTOR POT: Sử dụng tín hiệu số điều khiển.
HAND/AUTO: Chế độ điều khiển thủ công hoặc tự động.

Để mở khóa thông số, bạn cần cài đặt hàm 1602 = 1.

Cách cài đặt mở khóa thông số:

Ấn ENTER rồi ấn nút lên hoặc xuống đến khi hiện PAR L.
Ấn ENTER.
Dùng phím lên xuống tìm hàm 16 và ấn ENTER.
Dùng phím lên hoặc xuống tìm hàm 1602, ấn ENTER hai lần.
Dùng phím lên xuống thay đổi giá trị về 1 và ấn ENTER để lưu.
Ấn EXIT để thoát.

Cài đặt lệnh RUN/STOP và điều chỉnh tần số trên bàn phím:

Lệnh RUN/STOP (Chế độ Local):

1. Nếu đang ở chế độ REM, ấn LOC/REM để chuyển về chế độ LOC. Màn hình sẽ hiển thị chữ LOC bên trái.

2. Nếu ở chế độ REM, màn hình sẽ hiển thị REM.

3. Để thực hiện lệnh chạy:

Ấn ENTER, sau đó ấn nút lên hoặc xuống để hiện rEF.
Ấn ENTER.
Dùng phím lên xuống để đặt tần số, rồi ấn ENTER để lưu.
Ấn EXIT để thoát.

4. Ấn START để chạy, STOP để dừng.

Nếu nút START không có tác dụng, bạn cần cài hàm 1606 = 0:

Ấn ENTER, rồi ấn nút lên hoặc xuống đến khi hiện PAR L.
Ấn ENTER, dùng phím lên xuống tìm hàm 16, ấn ENTER.
Dùng phím lên xuống tìm hàm 1606, ấn ENTER hai lần.
Dùng phím lên xuống thay đổi về 0, ấn ENTER để lưu.
Ấn EXIT để thoát.

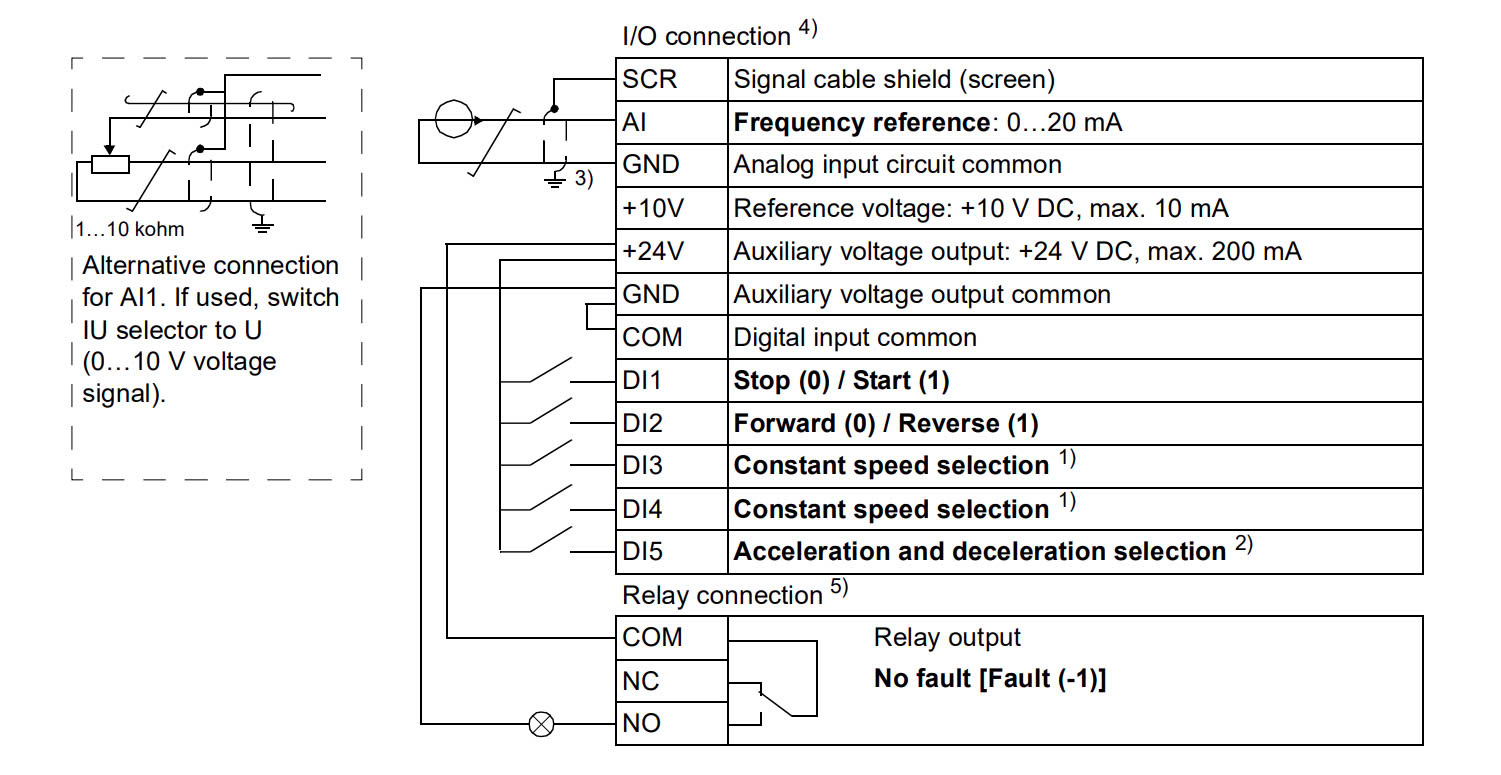

Cài đặt lệnh RUN/STOP và điều chỉnh tần số bằng terminal và biến trở:

Cài đặt lệnh RUN/STOP:
- Chuyển sang chế độ REM bằng cách nhấn nút LOC/REM, màn hình hiển thị “REM”.
- Nếu ở chế độ LOC, nhấn nút LOC/REM để chuyển về REM, màn hình hiển thị “LOC”.
Cài đặt tần số bằng biến trở:
- Cài đặt: Nhấn ENTER, sau đó dùng phím lên/xuống tìm “PAR L” → ENTER → tìm hàm 11 → ENTER → tìm hàm 1103 → ENTER 2 lần → thay đổi giá trị thành 1 → ENTER để lưu → EXIT.
- Đấu nối biến trở: Chân giữa nối với AI, hai chân còn lại nối GND và +10V (nếu tần số đi xuống khi xoay, đảo hai chân).
Thực hiện lệnh chạy:
- Nối +24V với DI1 để chạy, xoay biến trở để điều chỉnh tần số, ngắt +24V với DI1 để dừng.

Cài đặt lệnh RUN/STOP và điều chỉnh tần số bằng núm xoay trên bàn phím:

Cài đặt lệnh RUN/STOP:
- Chuyển về chế độ LOC nếu đang ở REM (hiển thị chữ LOC trên màn hình).
- Nếu đang ở chế độ LOC, nhấn nút LOC/REM để chuyển về REM.
Cài đặt tần số bằng núm xoay:
- Cài đặt: Nhấn ENTER → tìm “PAR L” → ENTER → tìm hàm 11 → ENTER → tìm hàm 1103 → ENTER 2 lần → thay đổi giá trị thành 1 → ENTER để lưu → EXIT.
Thực hiện lệnh chạy:
- Xoay núm xoay để đặt tần số, nhấn START để chạy, nhấn STOP để dừng.

Nếu nút START không hoạt động, cài hàm 1606 = 0 bằng cách:

Nhấn ENTER → tìm “PAR L” → ENTER → tìm hàm 16 → ENTER → tìm hàm 1606 → ENTER 2 lần → thay đổi giá trị về 0 → ENTER để lưu → EXIT.

Cài đặt chạy thuận, nghịch:

1. Đặt các thông số:

Đặt hàm 9902 = 1.
Đặt hàm 1003 = 3 để kích hoạt chế độ chạy thuận, nghịch.

2. Thực hiện lệnh chạy:

Để chạy thuận: Nối +24V với DI1, xoay biến trở để đặt tần số.
Để chạy nghịch: Ngắt +24V với DI1, nối +24V với DI2, xoay biến trở để điều chỉnh tốc độ.

3. Cách đặt lệnh:

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 10 → ENTER → Tìm hàm 1003 → ENTER 2 lần → Thay đổi giá trị thành 3 → ENTER để lưu → EXIT.

4. Chuyển sang chế độ REM.

Chọn chế độ dừng:

Các tùy chọn:
- 1: Dừng theo quán tính động cơ.
- 2: Dừng theo thời gian giảm tốc.
Cách đặt lệnh:

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 21 → ENTER → Tìm hàm 2102 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

Cài đặt thời gian tăng tốc, giảm tốc:

1. Thời gian tăng tốc (2202):

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 22 → ENTER → Tìm hàm 2202 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

2. Thời gian giảm tốc (2203):

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 22 → ENTER → Tìm hàm 2203 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

Cài đặt tần số MAX (2005):

Cách đặt lệnh:

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 20 → ENTER → Tìm hàm 2008 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

Điều khiển quạt làm mát (07.19):

Các tùy chọn:
- 0: Quạt luôn chạy khi cấp nguồn.
- 1: Quạt sẽ tắt sau một phút khi thực hiện lệnh STOP.
- 2: Quạt chạy khi RUN, tắt khi STOP.
- 3: Quạt chạy khi nhiệt độ xung quanh là 60 độ.
Cách đặt lệnh:

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 07 → ENTER → Tìm hàm 0719 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

Cách nhập thông số động cơ:

1. Điện áp định mức động cơ (9905):

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 99 → ENTER → Tìm hàm 9905 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

2. Dòng định mức động cơ (9906):

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 99 → ENTER → Tìm hàm 9906 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

3. Tần số định mức động cơ (9907):

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 99 → ENTER → Tìm hàm 9907 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

4. Tốc độ định mức động cơ (9908):

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 99 → ENTER → Tìm hàm 9908 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

5. Công suất định mức động cơ (9909):

Nhấn ENTER → Dùng phím lên/xuống đến khi hiện PAR L → ENTER → Tìm hàm 99 → ENTER → Tìm hàm 9909 → ENTER 2 lần → Thay đổi giá trị → ENTER để lưu → EXIT.

Kết luận

Cài đặt biến tần ABB ACS150 sẽ trở nên dễ dàng khi thực hiện đúng các bước cơ bản. Việc reset về mặc định giúp tránh các cài đặt không mong muốn và đảm bảo thiết bị hoạt động ổn định. Nhập đúng thông số động cơ và lựa chọn chế độ điều khiển phù hợp sẽ giúp tối ưu hiệu suất và tiết kiệm năng lượng. Việc tuân thủ hướng dẫn cài đặt biến tần ABB ACS150 sẽ giúp tránh sự cố và nâng cao tuổi thọ của thiết bị.
