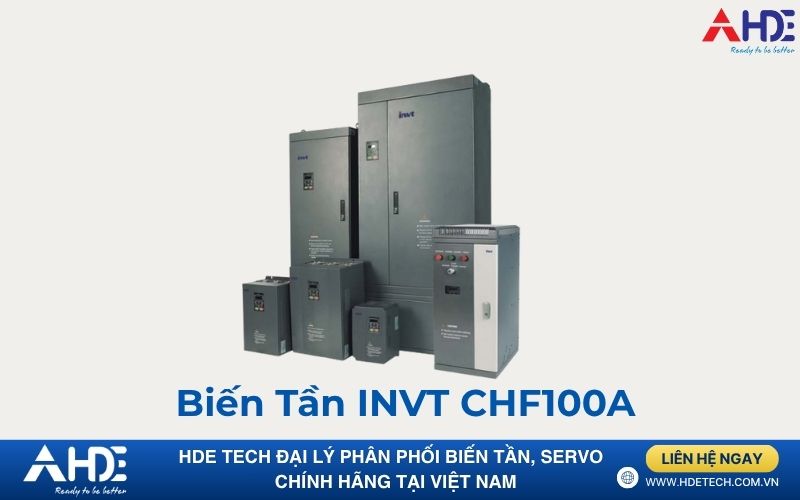

Biến tần INVT CHF100A là dòng sản phẩm cao cấp được sản xuất theo công nghệ Đức, đảm bảo hiệu suất cao và tiết kiệm điện. Trong bài viết này, HDE hướng dẫn chi tiết cách cài đặt biến tần INVT CHF100A chuẩn kỹ thuật nhất: từ cài điều khiển, motor, bảo vệ đến các chế độ RUN/STOP, thuận nghịch. Cùng HDE bắt đầu nhé!
Cài Đặt Điều Khiển Biến Tần INVT CHF100A
Mã thông số | Tên thông số | Giá trị | Giải thích |
---|---|---|---|
P0.00 | Chọn chế độ điều khiển | 0 / 1 / 2 | 0: V/F; 1: Vector không cảm biến; 2: Torque |
P0.01 | Chế độ RUN/STOP | 0 / 1 / 2 | 0: Từ bàn phím; 1: Từ ngõ vào; 2: Qua truyền thông |
P0.02 | Cho phép chỉnh tần số bằng phím UP/DOWN | 0 → 3 | 0: Lưu giá trị khi mất điện; 3: Cho phép khi chạy, xóa khi dừng |
P0.03 | Tần số tối đa | 10~400 Hz | Mặc định 50.00Hz. Nên ≥ tần số định mức motor |
P0.04 | Tần số ngưỡng trên | Mặc định 50.00Hz | Giới hạn trên của tần số hoạt động |
P0.05 | Tần số ngưỡng dưới | Mặc định 0.00Hz | Giới hạn dưới của tần số hoạt động |
P0.07 | Lệnh điều khiển tần số | 0 → 7 | 0: Từ bàn phím; 1: AI1; 2: AI2; 3: HDI; 4: Simple PLC; 5: Multi-step speed; 6: PID; 7: Truyền thông |
P0.11 | Thời gian tăng tốc | Tuỳ chỉnh | Thời gian tăng từ 0Hz đến tần số MAX |
P0.12 | Thời gian giảm tốc | Tuỳ chỉnh | Thời gian giảm từ tần số MAX về 0Hz |
Cài đặt chân điều khiển:
Thông số | Chức năng | Giá trị |
---|---|---|
P5.01 | S1: chạy thuận khi nối COM | 1 |
P5.02 | S2: chạy ngược khi nối COM | 2 |
Cài Đặt Thông Số Motor (Dựa theo nhãn động cơ)
Thông số | Tên thông số | Giải thích |
---|---|---|
P2.00 | Chế độ tải | 0: Tải nặng (mode G), 1: Quạt/bơm (mode P) |
P2.01 | Công suất motor (KW) | Nhập theo nhãn motor |
P2.02 | Tần số định mức (Hz) | Mặc định: 50Hz |
P2.03 | Tốc độ định mức (RPM) | Mặc định: 1450 vòng/phút |
P2.04 | Điện áp định mức (V) | Mặc định: 380V |
P2.05 | Dòng điện định mức (A) | Nhập theo nhãn motor |
Cài Đặt Thông Số Bảo Vệ
Thông số | Chức năng | Giá trị đề xuất |
---|---|---|
Pb.03 | Bảo vệ quá tải motor | 100% (hoặc tính theo công thức) |
Pb.03 = (Dòng motor / Dòng biến tần) × 100% |
Cài Đặt Chế Độ Tự Giữ (Không Cần Rơle Giữ)
Thông số | Chức năng | Giá trị |
---|---|---|
P5.01 | S1: chạy thuận khi S1 nhận 1 xung | 1 |
P5.02 | S2: chạy ngược khi S2 nhận 1 xung | 2 |
P5.03 | S3: dừng khi S3 mất xung | 3 |
P5.10 | Chế độ điều khiển 3 dây, lưu trạng thái nút nhấn | 3 |
Hướng Dẫn Nhập Thông Số
Các bước thực hiện:
-
Cấp nguồn cho biến tần.
-
Nhấn PRG → vào nhóm thông số P0.
-
Nhấn phím ▲ để chọn nhóm thông số khác (P1, P2…PF nếu cần).
-
Nhấn DATA để vào nhóm → chọn thông số cụ thể (VD: P0.03).
-
Nhấn DATA để sửa dữ liệu → dùng phím ▲ ▼ để thay đổi giá trị.
-
Dùng SHIFT để di chuyển vị trí số cần sửa.
-
Nhấn DATA lần nữa để lưu giá trị mới.
-
Nhấn PRG vài lần để thoát ra giao diện chính.
Lưu ý:
-
Phím SHIFT có thể dùng để chuyển đổi hiển thị giữa: Tần số đặt, tốc độ motor, dòng điện đầu ra,…
-
Theo mặc định, biến tần sẽ hiển thị tần số đầu ra khi khởi động.
Thực Hiện Chức Năng Tự Động Dò Thông Số Động Cơ (Motor Parameters Autotuning)
Việc tự động dò thông số motor (autotuning) là bước cực kỳ quan trọng giúp biến tần “học” và hiểu chính xác động cơ mà nó điều khiển. Qua đó, biến tần có thể xây dựng thuật toán điều khiển vector tối ưu giúp:
-
Khởi động êm, lực kéo mạnh.
-
Giữ ổn định tốc độ khi tải thay đổi nhanh, đột ngột hoặc khi hoạt động ở tốc độ thấp.
-
Nâng cao độ chính xác và tuổi thọ hệ thống.
Có 2 chế độ tự dò trên INVT CHF100A:
Tự Dò Động (Motor quay trong quá trình dò)
Yêu cầu bắt buộc:
-
Động cơ không được nối tải (không gắn hộp số, puly, bánh đà…).
-
Motor phải đứng yên hoàn toàn trước khi bắt đầu.
-
Cần nhập đúng thông số motor từ nhãn máy vào các tham số P2.01 đến P2.05 trước khi tự dò. Nếu sai, kết quả tự dò sẽ không chính xác → ảnh hưởng đến hiệu suất điều khiển.
Các bước thực hiện:
-
Cài đặt chế độ điều khiển từ bàn phím:
P0.01 = 0
-
Thiết lập thời gian tăng/giảm tốc phù hợp (P0.11 và P0.12) để tránh lỗi quá dòng/quá áp.
-
Truy cập
P0.16
và chỉnh = 1, nhấnDATA/ENT
.
→ Màn hình sẽ hiển thị-TUN-
(chế độ tự dò bắt đầu nhấp nháy). -
Nhấn
RUN
để bắt đầu tự dò:-
TUN-0
: Bắt đầu dò tĩnh. -
TUN-1
: Động cơ quay, tiến hành dò động.
→ Đèn RUN/TUNE sẽ nhấp nháy liên tục.
-
-
Khi kết thúc, màn hình hiển thị
-END-
→ Hoàn tất tự dò.
Các thông số P2.06 ~ P2.10 sẽ được cập nhật tự động. Biến tần trở về trạng thái dừng.
Trong quá trình tự dò, nếu cần dừng khẩn cấp → nhấn STOP/RST.
Lưu ý: Chỉ có thể điều khiển tự dò khi đang ở chế độ điều khiển bằng bàn phím.
Sau khi tự dò xong hoặc bị dừng,P0.16
sẽ tự về lại giá trị 0.
Tự Dò Tĩnh (Motor đứng yên, không quay)
Đây là giải pháp thay thế khi:
-
Không thể tháo tải khỏi động cơ.
-
Hệ thống có gắn cố định puly, hộp số, quạt tải…
Thực hiện như sau:
-
Chọn
P0.16 = 2
, nhấnDATA/ENT
để bắt đầu quá trình tự dò tĩnh. -
Các bước còn lại giống với tự dò động, nhưng động cơ không quay.
Lưu ý: Chế độ dò tĩnh không đo được từ thông và dòng điện không tải, do đó độ chính xác không bằng dò động.
Để tối ưu hơn, bạn có thể nhập thủ công các giá trị P2.06 ~ P2.10 nếu biết rõ hoặc dùng theo mặc định của nhà sản xuất.
Tóm Tắt Lợi Ích Khi Autotuning Động Cơ Trên INVT CHF100A
Ưu điểm | Tác dụng thực tế |
---|---|
Nhận biết chính xác đặc tính động cơ | Giúp điều khiển vector chính xác |
Ổn định tốc độ dù tải thay đổi | Tăng hiệu quả vận hành |
Hạn chế sai số, giảm tiêu thụ điện | Tối ưu hóa năng lượng |
Kéo dài tuổi thọ thiết bị | Ít lỗi quá dòng, quá nhiệt |
Kết Luận
Với khả năng điều khiển linh hoạt, tích hợp nhiều tính năng thông minh và độ bền vượt trội, biến tần INVT CHF100A là lựa chọn lý tưởng cho các hệ thống máy móc công nghiệp hiện đại. Việc cài đặt đúng thông số kỹ thuật và khai thác hiệu quả các chức năng như autotuning, đa cấp tốc độ, PID hay PLC nội sẽ giúp tối ưu hóa hiệu suất vận hành, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.
Nếu bạn đang tìm kiếm một giải pháp điều khiển động cơ ổn định – mạnh mẽ – dễ cài đặt – tiết kiệm chi phí, thì INVT CHF100A chính là sản phẩm bạn không nên bỏ qua.
