Hướng Dẫn Cài Đặt Biến Tần Delta VFD-B Chi Tiết Từ A–Z

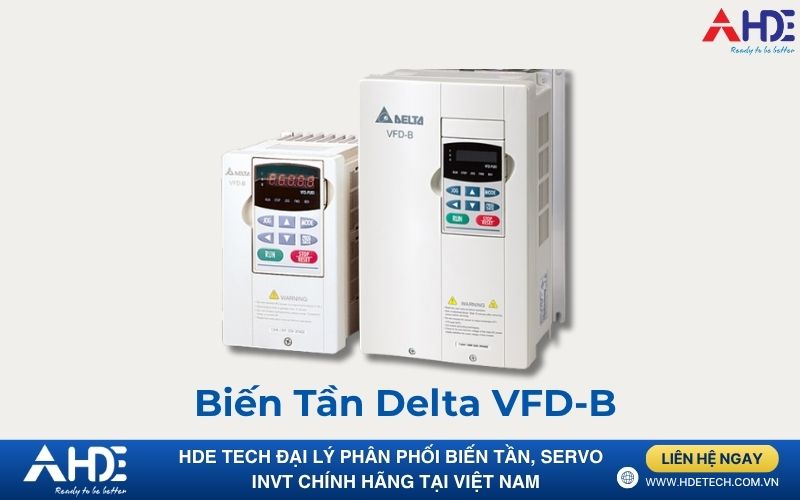

Biến tần Delta VFD-B là dòng biến tần phổ biến trong các ứng dụng điều khiển motor công nghiệp nhờ tính ổn định cao, dễ vận hành và khả năng tùy chỉnh linh hoạt. Tuy nhiên, để khai thác tối đa hiệu suất và đảm bảo an toàn khi sử dụng, việc cài đặt đúng các thông số là điều bắt buộc. Cùng tìm hiểu chi tiết cách cài đặt các thông số quan trọng trên biến tần Delta VFD-B trong bài viết sau.

Bài viết này có gì?

Cài Đặt Lệnh RUN/STOP Và Tần Số Từ Bàn Phím

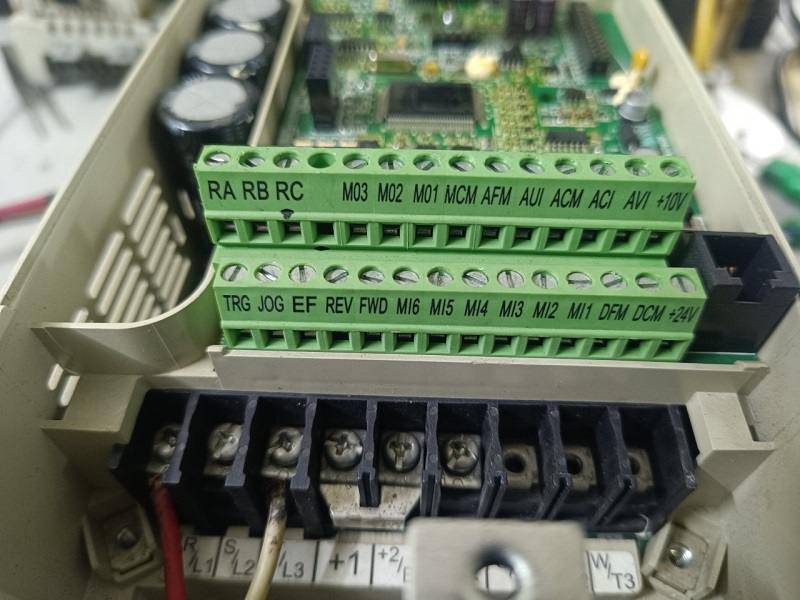

Cài đặt biến tần Delta VFD-B — Terminal biến tần Delta VFD B

Lệnh RUN/STOP từ bàn phím:

Thông số cần chỉnh: 02.01 = 00

Cách cài đặt:

Nhấn PROG/DATA → hiển thị 00.
Nhấn phím ▲ cho đến khi hiển thị 02, nhấn PROG/DATA.
Chọn 02.01, nhấn PROG/DATA.
Dùng các phím ▲▼◄► để chỉnh giá trị về 00.
Nhấn PROG/DATA để xác nhận → nhấn MODE nhiều lần để thoát.

Cài đặt tần số từ bàn phím:

Thông số cần chỉnh: 02.00 = 00

Thao tác giống như trên, chỉ thay 02.01 thành 02.00.

Thực hiện lệnh chạy:

Giữ phím ▲ hoặc ▼ để đặt tần số mong muốn.
Nhấn RUN để chạy, nhấn STOP để dừng.

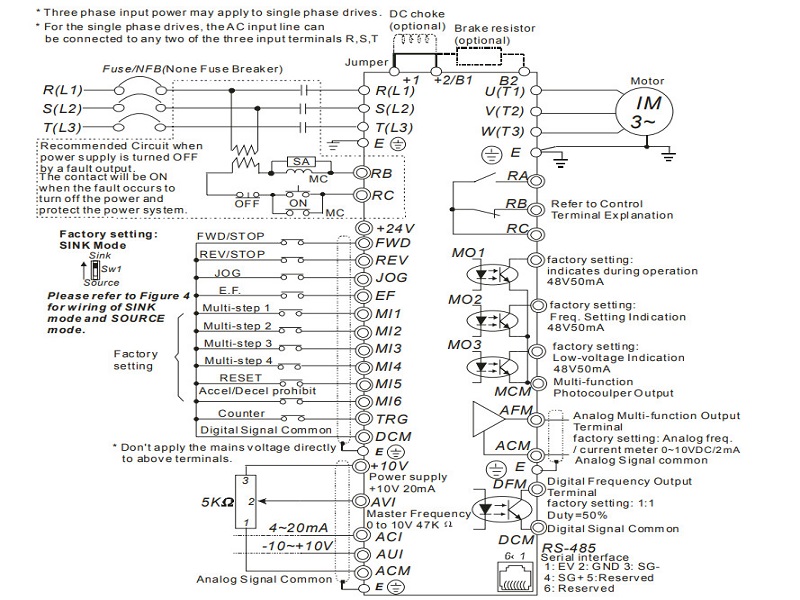

Cài Đặt RUN/STOP Bằng Terminal Và Điều Chỉnh Tần Số Bằng Biến Trở

▶ Cài chế độ điều khiển ngoài (2 dây):

Thông số cần chỉnh: 02.05 = 00

Các bước thực hiện:

Tương tự như các bước trước, vào nhóm 02, chọn 02.05, chỉnh về 00, lưu và thoát.

▶ RUN/STOP bằng terminal:

Thông số cần chỉnh: 02.01 = 01

▶ Tần số bằng biến trở:

Thông số cần chỉnh: 02.00 = 01

▶ Cách đấu biến trở:

Chân giữa → cổng AVI.
Hai chân còn lại → nối với +10V và ACM.
Nếu xoay biến trở tăng mà tần số giảm → hãy đảo 2 chân +10V và ACM.

▶ Thực hiện lệnh chạy:

Nối DCM với FWD để chạy thuận.
Nối DCM với REV để chạy nghịch.
Xoay biến trở để điều chỉnh tần số.

Cài Đặt Chế Độ Chạy Thuận – Nghịch

Nếu biến tần chỉ chạy được 1 chiều, bạn cần kích hoạt chạy thuận nghịch:

Thông số cần chỉnh: 02.04 = 00

Lưu ý:

Khi chuyển hướng quay, phải ngắt lệnh hiện tại và chờ động cơ dừng hẳn rồi mới chuyển lệnh.

Cài Đặt Thời Gian Tăng Tốc – Giảm Tốc

Tăng tốc: 01.09
Giảm tốc: 01.10

Cách cài giống các bước trên:

Vào nhóm 01, chọn thông số tương ứng.
Nhập giá trị mong muốn (đơn vị: giây).
Nhấn PROG/DATA để lưu → nhấn MODE để thoát.

Cài Chế Độ Dừng Cho Động Cơ

Thông số: 02.02
- 00: Dừng theo thời gian giảm tốc.
- 01: Dừng tự do.

Chọn Chế Độ Điều Khiển Động Cơ

Thông số: 00.09
- 00: Điều khiển V/F.
- 01: V/F + Encoder.
- 02: Vector.
- 03: Vector + Encoder.

Cách Đặt Tần Số MAX

Thông số cần cài: 01.00

Cách thực hiện:

Nhấn PROG/DATA → hiển thị 00.
Nhấn phím ▲ đến khi hiển thị 01, nhấn PROG/DATA.
Chọn 01.00, nhấn PROG/DATA.
Dùng các phím ▲▼◄► để điều chỉnh giá trị tần số tối đa mong muốn.
Nhấn PROG/DATA để xác nhận, nhấn MODE nhiều lần để quay lại màn hình chính.

Cài Đặt Chế Độ Điều Khiển Quạt – Thông Số `03.12`

00: Quạt luôn chạy.
01: Quạt chỉ chạy khi biến tần hoạt động, dừng sau 1 phút.
02: Quạt chỉ chạy khi biến tần hoạt động, dừng ngay khi biến tần dừng.
03: Quạt chạy theo nhiệt độ biến tần.

Cách cài đặt:

Nhấn PROG/DATA → chọn nhóm 03.
Tìm đến 03.12, nhấn PROG/DATA.
Điều chỉnh giá trị phù hợp nhu cầu.
Nhấn PROG/DATA để lưu và MODE để quay về.

Cài Đặt Thông Số Động Cơ

Dòng định mức động cơ – 07.00

Khoảng cài đặt: 30% – 120%
Cách tính: (Dòng định mức trên vỏ động cơ) / (Dòng đầu vào AC – thông số 00.01) × 100%

Cách cài đặt:

Vào nhóm 07, chọn 07.00.
Nhập giá trị theo công thức trên.
Lưu bằng PROG/DATA, thoát bằng MODE.

Dòng không tải động cơ – 07.01

Khoảng cài đặt: 1% – 90%
Gợi ý: Nên đặt bằng một nửa dòng định mức.

Cách cài giống 07.00, chỉ khác địa chỉ là 07.01.

Số cực động cơ – 07.04

Vào nhóm 07, chọn 07.04.
Cài số cực tương ứng với động cơ sử dụng (thường là 2, 4, 6…).
Lưu và thoát như trên.

Khôi Phục Mặc Định Biến Tần – `00.02`

09: Reset về mặc định tần số 50 Hz
10: Reset về mặc định tần số 60 Hz

Các bước:

Vào nhóm 00, chọn 00.02.
Đặt giá trị 09 hoặc 10 tùy theo hệ thống điện.
Nhấn PROG/DATA để xác nhận → tắt nguồn biến tần rồi bật lại.

Cài Đặt Chạy Cấp Tốc Độ

Bước 1: Cài các hàm liên quan đến điều khiển từ terminal và biến trở (như mục 2).

Bước 2: Cài chân cấp tốc độ – nhóm 04

04.04 → 01 (Cấp tốc độ 1)
04.05 → 02
04.06 → 03
04.07 → 04
Thao tác: Vào nhóm 04, chọn từng hàm trên và chỉnh giá trị tương ứng.

Bước 3: Cài tần số cho từng cấp tốc độ – nhóm 05

05.00 đến 05.14 tương ứng với cấp tốc độ từ 1 đến 15.

Cách cài:

Vào nhóm 05, chọn hàm 05.xx mong muốn.
Nhập tần số theo yêu cầu vận hành.
Lưu bằng PROG/DATA, thoát bằng MODE.

Bước 4: Đấu dây thực tế để chọn cấp tốc độ:

Cấp 1: Nối DCM với MI1
Cấp 2: DCM với MI2
Cấp 3: MI1 + MI2
Cấp 4: MI3
Cấp 5: MI1 + MI3
Cấp 6: MI2 + MI3
Cấp 7: MI1 + MI2 + MI3
Cấp 8 đến 15: Tương tự với MI4, kết hợp nhiều chân điều khiển.

Cài Đặt Hiển Thị Thông Số Trên Màn Hình – `00.03`

00: Hiển thị tần số cài đặt
01: Hiển thị tần số đầu ra
03: Hiển thị giá trị do người dùng chọn tại 00.04
04: Hiển thị chiều quay

Cách cài đặt:

Vào nhóm 00, chọn 00.03.
Điều chỉnh giá trị cần hiển thị.
Nhấn PROG/DATA để xác nhận.

Lưu ý: Sau khi cài đặt xong nên tắt nguồn biến tần và bật lại để giá trị mới có hiệu lực.

Tham Khảo Các Giá Trị Hiển Thị Trong `00.04`

Giá trị	Nội dung hiển thị
00	Dòng đầu ra (A)
01	Giá trị bộ đếm (C)
03	Điện áp DC đầu ra
04	Điện áp đầu ra
05	Góc hệ số công suất
06	Công suất đầu ra
07	Tốc độ động cơ
08	Mô-men xoắn ước tính
09	Số PG/10ms
10	Tín hiệu phản hồi tương tự (%)
14	Nhiệt độ tản nhiệt

Kết luận

Trên đây là toàn bộ hướng dẫn chi tiết cách cài đặt biến tần DELTA VFD-B từ A đến Z, bao gồm thiết lập lệnh điều khiển, cài đặt tần số, cấu hình thời gian tăng giảm tốc, đến cấu hình chạy cấp tốc độ và hiển thị thông số. Việc hiểu và thao tác đúng các bước này sẽ giúp biến tần hoạt động ổn định, motor chạy đúng tải, từ đó tối ưu hiệu suất cho hệ thống sản xuất.
