Hướng Dẫn Cài Đặt Biến Tần ABB ACS880 Chi Tiết

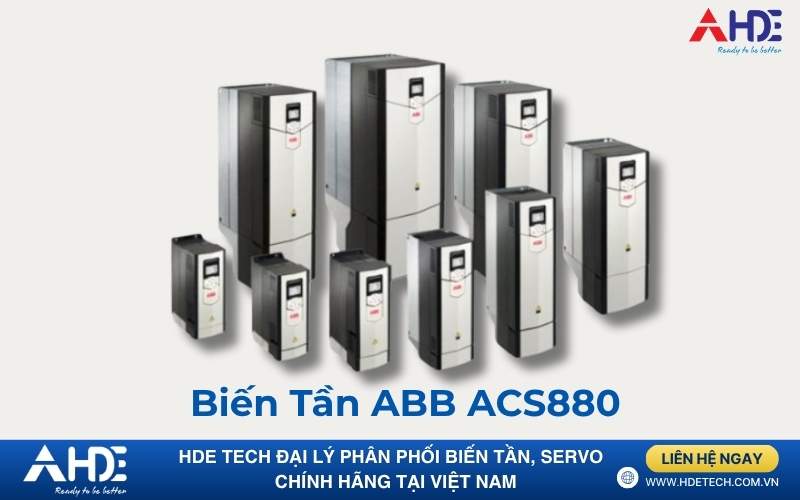

Biến tần ABB ACS880 là giải pháp điều khiển cao cấp dành cho các ứng dụng công nghiệp phức tạp, đòi hỏi hiệu suất vượt trội và độ tin cậy tuyệt đối. Với công nghệ DTC độc quyền và khả năng cấu hình linh hoạt qua màn hình cảm ứng hoặc phần mềm Drive Composer, việc cài đặt ACS880 trở nên dễ dàng và chuyên nghiệp hơn bao giờ hết. Bài viết sau sẽ hướng dẫn cài đặt biến tần ABB ACS880 cơ bản, giúp bạn nhanh chóng đưa hệ thống vào vận hành ổn định.

Bài viết này có gì?

Giao Diện Điều Khiển Trực Quan – Linh Hoạt Và Thân Thiện

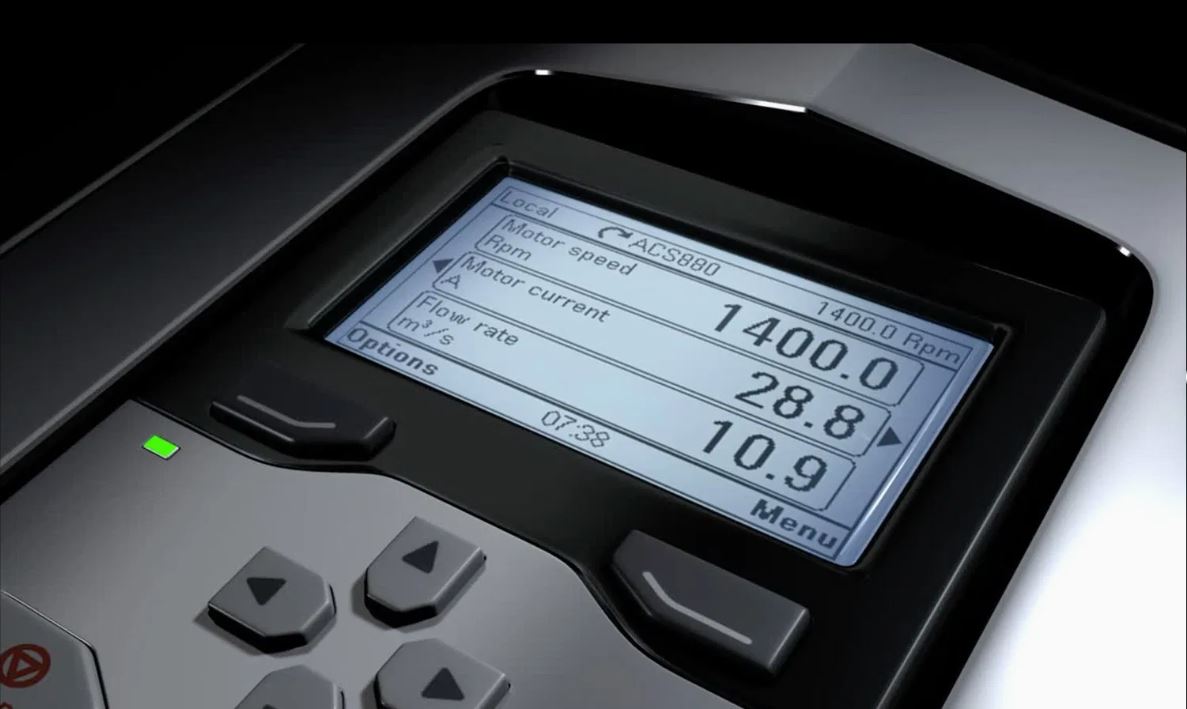

Màn Hình Điều Khiển Cảm Ứng (Intuitive Control Panel – IDP)

Biến tần ACS880 thường đi kèm với bảng điều khiển cảm ứng đồ họa IDP-C hoặc IDP-W:

Hiển thị thông số rõ ràng, đầy đủ tên và đơn vị, giúp kỹ sư dễ theo dõi trạng thái hoạt động.
Điều hướng menu mượt mà qua thao tác cảm ứng và các biểu tượng dễ hiểu.
Cổng USB tích hợp, hỗ trợ sao lưu, phục hồi dữ liệu và cập nhật firmware nhanh chóng.
Hỗ trợ đa ngôn ngữ, thuận tiện cho đội ngũ vận hành tại nhà máy Việt Nam và quốc tế.

Phần Mềm Drive Composer – Công Cụ Cấu Hình Chuyên Sâu

Drive Composer Entry và Pro là phần mềm miễn phí (hoặc trả phí với phiên bản nâng cao), kết nối với biến tần qua cổng USB:

Cho phép giám sát biến tần theo thời gian thực (Real-time Monitoring).
Cấu hình nhanh các thông số, macro, chuỗi logic, I/O.
Hỗ trợ xuất/nhập file cấu hình (.dcf) tiện cho bảo trì hoặc nhân bản cấu hình.
Tích hợp chức năng chẩn đoán lỗi và hiển thị dạng đồ họa (graph, trend view).

Quy Trình Cài Đặt Thông Số Động Cơ & Chạy Nhận Dạng ID RUN

Nhập Thông Số Động Cơ – Nhóm 99 (MOTOR DATA)

Thông số	Mô tả
99.05	Điện áp định mức (V)
99.06	Dòng điện định mức (A)
99.07	Tần số định mức (Hz)
99.08	Tốc độ định mức (rpm)
99.09	Công suất động cơ (kW/HP)

Lưu ý: Luôn kiểm tra tem nhãn động cơ để nhập chính xác các thông số kỹ thuật, đảm bảo hiệu quả và an toàn khi vận hành.

ID Run – Nhận Dạng Động Cơ (99.10 MOTOR ID RUN)

Sau khi nhập thông số động cơ, ID Run sẽ giúp biến tần:

Phân tích và nhận diện các tham số thực tế như điện trở stator, điện cảm rotor,…
Tối ưu hóa mô hình điều khiển bên trong, đặc biệt khi sử dụng DTC.

Có 2 chế độ:

Chế độ	Mô tả	Khi nào dùng
Standstill ID Run	Động cơ không quay	Khi không thể tháo tải
Rotating ID Run	Động cơ quay không tải	Khi có thể tháo nối cơ khí để nhận dạng chính xác hơn

Kích Hoạt Và Tối Ưu Các Tính Năng Cao Cấp Trên ACS880

Điều Khiển DTC – Direct Torque Control

DTC là công nghệ điều khiển trực tiếp momen mà không cần encoder.
Được cài mặc định hoặc điều chỉnh tại thông số 99.04 MOTOR CTRL MODE.
Ưu điểm:
- Thời gian đáp ứng cực nhanh.
- Kiểm soát momen chính xác tại tốc độ thấp.
- Hoạt động ổn định trong môi trường tải biến đổi liên tục.

Chức Năng STO – Safe Torque Off (Chống khởi động ngoài ý muốn)

STO đảm bảo an toàn dừng momen động cơ, đạt chuẩn SIL3 / PL e.
Cần đấu nối đúng dây an toàn theo hướng dẫn trong Safety Manual.
Kích hoạt thông qua các thông số trong nhóm 130 FSOGEN, ví dụ:
- 130.21 STO MODE: chế độ cấu hình chức năng STO.
- 130.23 STO STATUS: giám sát trạng thái chức năng STO.

Lưu ý an toàn: Luôn kiểm tra sơ đồ mạch an toàn và tham khảo hướng dẫn nhà sản xuất.

Kết Nối Fieldbus – Mạng Truyền Thông Công Nghiệp

Biến tần ACS880 hỗ trợ đa dạng giao thức mạng thông qua module mở rộng:

Giao thức	Ứng dụng phổ biến
Profibus DP	Siemens PLC
Profinet IO	Hệ thống tự động hóa ABB/Siemens
Modbus TCP/IP	SCADA, HMI
CANopen	Máy chuyên dụng
EtherNet/IP	Rockwell Automation

Cấu hình thông số mạng tại các nhóm:

Nhóm	Mô tả
50 – FBA A SETTINGS	Thiết lập địa chỉ, tốc độ truyền
51 – FBA A DATA IN	Cài đặt dữ liệu vào
53 – FBA A DATA OUT	Cài đặt dữ liệu ra

Lưu ý: Sau khi lắp module mạng, cần reset biến tần để hệ thống nhận diện phần cứng mới.

Các Bước Cài Đặt Cơ Bản Cho Biến tần ABB ACS880

Bước 1: Cấp nguồn, kết nối màn hình cảm ứng hoặc Drive Composer.
Bước 2: Truy cập nhóm 99, nhập thông số động cơ.
Bước 3: Chạy ID Run ở chế độ phù hợp.
Bước 4: Kiểm tra và chọn chế độ điều khiển DTC.
Bước 5: Cấu hình lệnh chạy/dừng (Digital Inputs).
Bước 6: Cài đặt tham chiếu tốc độ (Analog hoặc Fieldbus).
Bước 7: Kết nối hệ thống mạng nếu cần.
Bước 8: Kiểm tra an toàn STO trước khi đưa vào vận hành.

Kết Luận

Biến tần ABB ACS880 là một nền tảng điều khiển mạnh mẽ, linh hoạt và hiện đại, được thiết kế để đáp ứng các yêu cầu công nghiệp khắt khe nhất. Việc cài đặt có thể phức tạp đối với người mới, nhưng với hướng dẫn chi tiết này cùng sự hỗ trợ từ phần mềm và thiết bị, người dùng hoàn toàn có thể triển khai và vận hành hệ thống một cách chuyên nghiệp, an toàn và tối ưu.

Nếu gặp khó khăn trong quá trình cài đặt biến tần ABB ACS880, hãy liên hệ với HDE để được tư vấn miễn phí.
