Biến tần ABB ACS580 là dòng biến tần công nghiệp phổ biến, dễ cấu hình và phù hợp nhiều ứng dụng như bơm, quạt, máy băng tải, máy ép. Bài viết sẽ này hướng dẫn chi tiết cài đặt biến tần ACS580: từ cài macro chuẩn, cấu hình nhóm thông số động cơ (nhóm 99 bắt buộc), đến thiết lập đầu vào analog, chế độ tham chiếu, các tốc độ cố định, giới hạn, dừng/khởi động, thời gian ramp và đầu ra relay. Cùng theo dõi nhé!

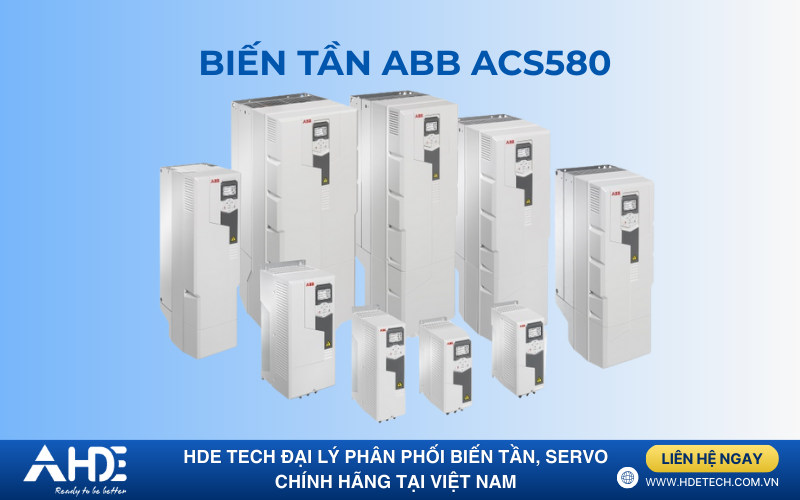

Tổng quan về biến tần ABB ACS580
ACS580 là dòng biến tần trung thấp của ABB, thiết kế thân thiện, giao diện cài đặt đơn giản trên bàn phím, hỗ trợ nhiều chế độ điều khiển (V/f, vector), có sẵn nhiều macro cấu hình nhanh cho ứng dụng điển hình. Ưu điểm gồm: dễ vận hành, tính năng bảo vệ đầy đủ, tích hợp chức năng khởi động dừng mềm, hỗ trợ các đầu vào analog/digital và relay output dễ tùy biến.
Lưu ý an toàn và chuẩn bị trước khi cài đặt biến tần ABB ACS580
-
Ngắt nguồn và tuân thủ quy trình an toàn trước khi kết nối hoặc thay đổi đấu dây.
-
Chuẩn bị nhãn động cơ (In, Un, fn, n), sơ đồ đấu dây motor và tài liệu ACS580.
-
Sử dụng dụng cụ cách điện, có ampe kìm, đồng hồ vạn năng.
-
Sao lưu cấu hình ban đầu trước khi thay đổi (nếu cần phục hồi).

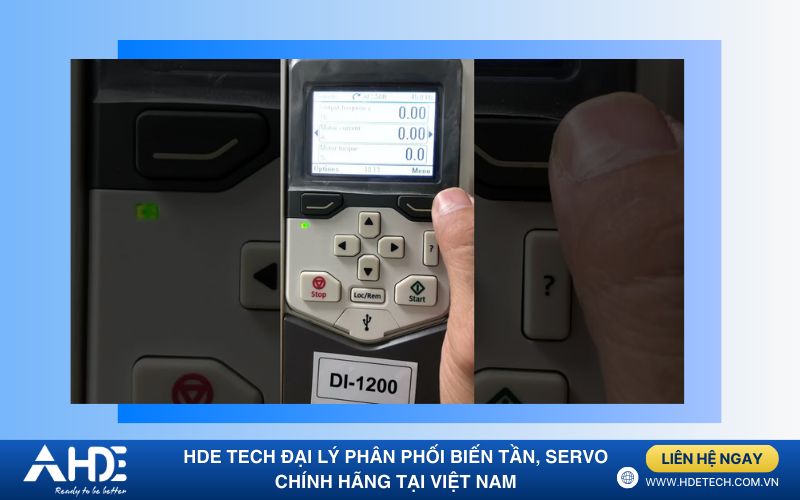

Hướng dẫn vào tham số biến tần ABB ACS580 (tổng quan)
-
Bước 1: Vào Menu trên bàn phím điều khiển.
-
Bước 2: Dùng phím mũi lên / mũi xuống di chuyển tới mục Parameter (Parameters).
-
Bước 3: Chọn Complete list (Danh sách tham số đầy đủ).
-
Bước 4: Chọn nhóm thông số cần cài đặt, nhấn Select để vào chỉnh.
Thiết đặt Macro (cấu hình nhanh)
-
96.04: Chọn ABB STANDARD
Sau khi chọn macro ABB STANDARD, tắt nguồn biến tần rồi mở lại để macro có hiệu lực hoàn toàn.
Macro giúp cấu hình hàng loạt tham số phù hợp ứng dụng phổ thông; tuy nhiên vẫn cần kiểm tra và hiệu chỉnh các tham số động cơ (nhóm 99).
Thiết đặt thông số động cơ — NHÓM 99 (Bắt buộc)
Nhóm tham số này rất quan trọng — phải nhập chính xác theo dữ liệu ghi trên nhãn motor:
-
99.03 — Chọn kiểu motor: AM (asynchronous motor) hoặc PMSM (permanent magnet synchronous motor).
-
99.04 — Chọn chế độ điều khiển động cơ (V/f, Vector, Flux Vector…). Chọn chế độ phù hợp yêu cầu ứng dụng (độ chính xác/độ ổn định).
-
99.06 — Dòng điện định mức (In) của motor (A). Nhập chính xác theo nhãn.
-
99.07 — Điện áp định mức (Un) (V).
-
99.08 — Tần số định mức (fn) (Hz).
-
99.09 — Tốc độ định mức (n) (rpm).
-
99.10 — Công suất định mức (kW/HP).
-
99.13 — ID RUN / Motor identification: chạy chức năng nhận diện động cơ sau khi thiết đặt thông số và giới hạn xong. Chức năng này giúp biến tần tinh chỉnh thông số điều khiển để điều khiển motor tốt hơn.
Lưu ý: nhập đúng y hệt thông số trên nhãn motor. Sai sót ở nhóm 99 có thể gây quá dòng, quá nhiệt hoặc hoạt động không ổn định.
Thiết đặt đầu vào analog (AI1, AI2)
Thông thường AI1/AI2 dùng cho tham chiếu tốc độ từ 0–10V hoặc 4–20mA hoặc đọc sensor. Các thông số quan trọng:
-
12.15 — Xác định AI1 là dòng (mA) hay điện áp (V).
-
12.17 — Giá trị cực tiểu AI1 (ví dụ: với 4–20mA → đặt là 20%; với 0–10V → đặt 0%).
-
12.18 — Giá trị cực đại AI1 (ví dụ 100% ứng với 20mA hoặc 10V).
-
12.19 — AI1 Scaled At AI1min — đặt giá trị min ứng với AI1min.
-
12.20 — AI1 Scaled At AI1max — đặt giá trị max ứng với AI1max.
Tương tự cho AI2:
6. 12.25 — Chọn AI2 là dòng hoặc điện áp.
7. 12.27 — Giá trị cực tiểu AI2 (4–20mA → 20%; 0–10V → 0%).
8. 12.28 (lặp trong nguồn) — Giá trị cực đại AI2.
9. 12.29 — AI2 Scaled At AI2min.
10. 12.30 — AI2 Scaled At AI2max.
Mẹo: khi dùng 4–20mA hãy dùng shunt hoặc module chuyển 4–20mA sang 0–10V nếu biến tần không cài trực tiếp; kiểm tra dòng loop.
Thiết đặt kiểu tham chiếu (tùy chọn)
-
28.11 — Xác định nguồn tham chiếu tốc độ ngoài (REF1): V/F, AI1, AI2, Modbus… Chọn nguồn phù hợp ứng dụng.
Thiết đặt tốc độ bên trong (Nhóm 28 — fixed speeds)
Bạn có thể khai báo nhiều tốc độ cố định để kích hoạt bằng DI:
-
28.22 — Chọn nguồn kích hoạt tần số không đổi 1 (DI2).
-
28.23 — Chọn nguồn kích hoạt tần số không đổi 2 (DI3).
-
28.24 — Chọn nguồn kích hoạt tần số không đổi 3 (DI4).
-
28.26 → 28.32 — Thiết lập Tần số tốc độ cố định 1..7. (Đặt giá trị Hz tương ứng)
Ứng dụng: chế độ nhà máy cần 2–3 tốc độ làm việc thường xuyên (chạy nhanh, chạy chậm, test).
Thiết đặt giá trị giới hạn (Bắt buộc)
Để bảo vệ motor và hệ truyền động, cần set các giới hạn:
-
30.11 — Tốc độ cực tiểu (min rpm) (mặc định: 0 rpm).
-
30.12 — Tốc độ cực đại (max rpm) — nhập theo nhãn motor (hoặc theo cơ cấu vận hành).
-
30.17 — Dòng điện cực đại cho phép (ví dụ 1.5 × In).
-
30.13 — Giới hạn tần số cực tiểu cho đầu ra (Hz).
-
30.14 — Giới hạn tần số cực đại cho đầu ra (Hz).
Lưu ý: thiết lập thích hợp giúp tránh quá tốc, quá dòng và tăng tuổi thọ máy.
Chọn chế độ khởi động & dừng (tùy chọn)
21.03 — Chọn chức năng dừng động cơ:
-
Coast: ngắt điện ngay → motor dừng bằng quán tính.
-
Ramp: dừng theo dốc tuyến tính.
-
Torque limit: sử dụng giới hạn mô-men để dừng.
Chọn theo yêu cầu an toàn/proccess.
Thiết đặt thời gian tăng/giảm tốc (Ramp times)
-
23.12 — Thời gian tăng tốc 1 (s).
-
23.13 — Thời gian giảm tốc 1 (s).
-
23.14 — Thời gian tăng tốc 2.
-
23.15 — Thời gian giảm tốc 2.
Lưu ý: tham số 23.11 phải được đặt về 0 để các tham số ramp này có hiệu lực (theo mô tả). Điều chỉnh ramp cho phù hợp với quán tính tải để tránh trượt, quá dòng.
Thiết đặt đầu ra Relay
Biến tần có nhiều relay để báo trạng thái:
-
10.24 — Chọn nguồn kích hoạt Relay 1 (ví dụ: Ready / Run).
-
10.25 — Thời gian trễ ON DELAY cho relay 1.
-
10.26 — Thời gian trễ OFF DELAY cho relay 1.
-
10.27 — Chọn nguồn kích hoạt Relay 2 (ví dụ: Running).
-
10.28 — ON DELAY Relay 2.
-
10.29 — OFF DELAY Relay 2.
-
10.30 — Chọn nguồn kích hoạt Relay 3 (ví dụ: Fault).
-
10.31 — ON DELAY Relay 3.
-
10.32 — OFF DELAY Relay 3.
Gợi ý: thường cấu hình Relay1 = Ready/Run để điều khiển contactor phụ tải hoặc báo đèn.
Cần lưu ý khi điều khiển quạt / hệ bắt tốc độ
Khi điều khiển quạt/pump nên cài thêm các tham số liên quan:
-
21.30 — Chọn chế độ dừng: 0 → biến tần ngắt điện, motor dừng tự do (nếu cần).
-
21.19 — Chế độ khởi động “bắt tốc độ” (Chọn 4).
-
97.20 — Tỉ lệ U/f (Chọn 1 — Squared) để tối ưu moment ở tốc độ thấp.
Bảng tóm tắt tham số quan trọng (Quick reference)
| Nhóm | Tham số | Ý nghĩa / Gợi ý |
|---|---|---|
| Macro | 96.04 | Chọn ABB STANDARD → tắt mở nguồn |
| Motor | 99.03 | Kiểu motor (AM/PMSM) — bắt buộc |
| Motor | 99.06–99.10 | In, Un, fn, n, P — nhập theo nhãn motor |
| AI1 | 12.15–12.20 | Chọn loại (mA/V), min/max và scale |
| AI2 | 12.25–12.30 | Tương tự AI1 |
| Ref | 28.11 | Nguồn tham chiếu ngoài (REF1) |
| Fixed speed | 28.22–28.32 | Kích hoạt DI2..DI4 và set các tần số cố định |
| Limits | 30.11–30.17 | Min/max rpm, dòng giới hạn |
| Stop mode | 21.03 | Coast / Ramp / Torque limit |
| Ramp | 23.12–23.15 | Accel/Decel times |
| Relay | 10.24–10.32 | Cấu hình nguồn kích hoạt và delay |
Kiểm tra, chạy thử và các bước sau cài đặt biến tần ABB ACS580
-
Kiểm tra đấu dây motor, nguồn, ground, tín hiệu AI/DI/DO trước khi cấp nguồn.
-
Bật nguồn biến tần, quan sát hiển thị lỗi ban đầu.
-
Chạy ID RUN (99.13) để biến tần nhận dạng motor (nếu có).
-
Chạy test ở tốc độ thấp, kiểm tra chiều quay motor, sau đó tăng dần.
-
Quan sát dòng, nhiệt độ, và phản hồi từ hệ điều khiển.
Một số lỗi thường gặp & cách khắc phục nhanh
-
Motor quay ngược: hoán đổi 2 pha bất kỳ (U/V/W).
-
Quá dòng khi khởi động: tăng thời gian tăng tốc, kiểm tra tải cơ khí, tăng giới hạn dòng 30.17 tạm thời.
-
Tín hiệu AI không chính xác: kiểm tra nguồn sensor, xem 4–20mA hay 0–10V, chỉnh 12.17/12.27.
-
Relay không kích hoạt: kiểm tra nguồn kích hoạt và delay (10.24..10.32).
Lưu ý an toàn, bảo dưỡng biến tần
-
Bảo trì định kỳ: kiểm tra ốc kết nối, siết đấu nối, vệ sinh quạt và tản nhiệt.
-
Cập nhật firmware chỉ khi cần và theo hướng dẫn ABB.
-
Sử dụng linh kiện chính hãng (cầu chì, contactor, điện trở hãm) tương thích.
HDE — Hỗ trợ cung cấp và cài đặt biến tần ABB ACS580
Nếu bạn cần:
-
Tư vấn cấu hình theo ứng dụng, chọn model ACS580 phù hợp, thiết lập tham số chuyên sâu;
-
Cài đặt biến tần ABB ACS580 tại nhà máy, hiệu chỉnh ramp, tuning motor, tích hợp với PLC/HMI;
-
Bảo trì & thay thế linh kiện chính hãng;
HDE là đối tác cung cấp giải pháp tự động hóa, sẵn sàng hỗ trợ triển khai toàn diện. Liên hệ HDE để được tư vấn kỹ thuật và báo giá: Hotline: 0988 124 864 (Zalo/Call).
Kết luận
Việc cài đặt biến tần ABB ACS580 đúng tham số là yếu tố quyết định cho hoạt động ổn định, tiết kiệm năng lượng và tuổi thọ motor. Bắt đầu bằng cấu hình macro ABB STANDARD, sau đó nhập chính xác nhóm 99 (thông số động cơ) và thiết lập các tham số AI/Ref/Limit/Ramp/Relay sẽ giúp hệ thống vận hành an toàn và chính xác. HDE sẵn sàng đồng hành cùng bạn trong từng bước: tư vấn, cấu hình, hiệu chỉnh và bảo trì.
