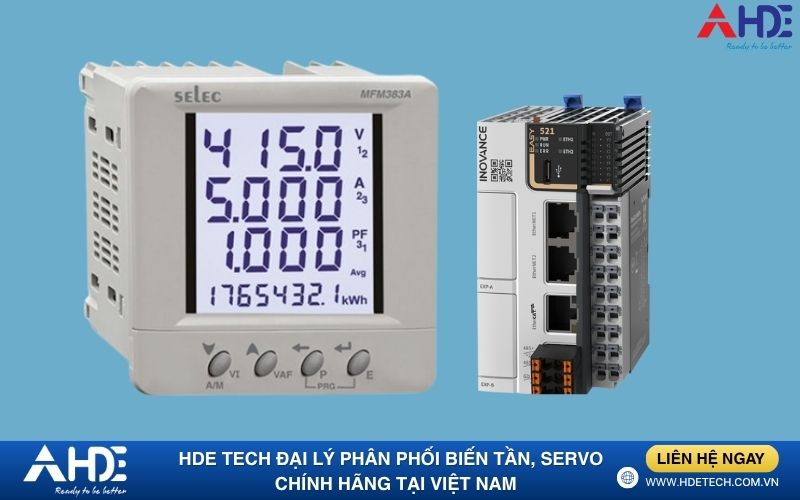

Trong thời đại công nghiệp 4.0, việc giám sát và quản lý tiêu thụ điện năng trong nhà máy không chỉ giúp tiết kiệm chi phí mà còn góp phần tối ưu hóa hiệu suất vận hành. Một trong những giải pháp được ưa chuộng hiện nay là kết nối đồng hồ đo điện năng với PLC Inovance thông qua giao thức Modbus RTU hoặc TCP – giúp thu thập, xử lý và giám sát dữ liệu một cách chính xác, thời gian thực.
1. Lợi ích của việc kết nối đồng hồ điện năng với PLC
Khi tích hợp đồng hồ đo điện năng vào hệ thống điều khiển, doanh nghiệp có thể:
-
Theo dõi thông số điện năng thời gian thực như: điện áp, dòng điện, tần số, hệ số công suất, tổng năng lượng tiêu thụ,…
-
Cảnh báo quá tải, mất pha, lệch pha kịp thời.
-
Ghi log dữ liệu, phân tích xu hướng tiêu thụ, từ đó tối ưu vận hành.
-
Kết nối với SCADA/HMI, hiển thị trực quan dữ liệu cho bộ phận vận hành.
-
Tự động hóa phản ứng điều khiển (bật/tắt thiết bị, tải bù công suất,…) dựa trên dữ liệu thu thập được.
2. Giao thức Modbus – chuẩn truyền thông công nghiệp phổ biến
Modbus là một trong những giao thức truyền thông phổ biến nhất trong công nghiệp hiện nay. Hai chuẩn thường được dùng để kết nối đồng hồ đo điện năng với PLC là:
-
Modbus RTU (truyền qua RS485): giao thức dạng truyền nối tiếp, ổn định, phù hợp cho khoảng cách dài.
-
Modbus TCP (truyền qua Ethernet): tốc độ cao, dễ triển khai trong hệ thống có sẵn mạng LAN công nghiệp.
PLC Inovance (đặc biệt là dòng H5U) hỗ trợ cả hai giao thức, giúp người dùng dễ dàng tích hợp thiết bị từ bên thứ ba vào hệ thống điều khiển.
3. Hướng dẫn cấu hình kết nối đồng hồ điện năng với PLC Inovance
a. Thiết bị cần chuẩn bị:
-
PLC Inovance H5U
-
Đồng hồ đo điện năng hỗ trợ Modbus RTU hoặc TCP (VD: Schneider PM2120, Selec EM2M, hoặc các thương hiệu Trung Quốc phổ biến)
-
Dây cáp RS485 (nếu dùng RTU) hoặc dây mạng công nghiệp (nếu dùng TCP)
-
Phần mềm InoProShop hoặc InoPro để lập trình
b. Cấu hình phần cứng:
-
Với Modbus RTU: Kết nối chân A/B từ cổng RS485 của đồng hồ đến cổng RS485 của PLC (qua module COM tùy chọn).
-
Với Modbus TCP: Kết nối cổng Ethernet của đồng hồ vào switch mạng cùng PLC.
c. Cài đặt thông số truyền thông:
-
Địa chỉ thiết bị (slave ID): thường từ 1–247
-
Baud rate, parity, stop bit: phải đồng nhất giữa đồng hồ và PLC
-
Cấu hình trong InoPro: sử dụng lệnh Modbus_RTU_Read hoặc Modbus_TCP_Client để khai báo và đọc địa chỉ thanh ghi.
d. Đọc thanh ghi dữ liệu:
Mỗi hãng đồng hồ có bảng thanh ghi khác nhau, thường công bố trong Modbus Register Map. Ví dụ:
| Thông số | Địa chỉ thanh ghi | Đơn vị |
|---|---|---|
| Điện áp pha A | 40001 | Volt |
| Dòng điện pha B | 40003 | Ampe |
| Tần số | 40005 | Hz |
| Công suất tức thời | 40007 | kW |
| Tổng điện năng | 40009 | kWh |
Lưu ý: Dữ liệu trả về thường dạng WORD hoặc FLOAT, cần xử lý ghép byte đúng thứ tự trong PLC.
e. Hiển thị và điều khiển
Sau khi thu thập dữ liệu, PLC có thể:
-
Gửi dữ liệu lên màn hình HMI Inovance (IT700E, IT6000…)
-
Truyền tiếp về SCADA để lưu trữ/log dữ liệu
-
Kích hoạt cảnh báo hoặc tác động điều khiển khi điện năng vượt ngưỡng
4. Ứng dụng thực tế tại nhà máy
Nhiều doanh nghiệp đã ứng dụng mô hình này tại:
-
Phân xưởng gia công cơ khí: theo dõi tải máy tiện, máy cắt.
-
Nhà máy chế biến thực phẩm: kiểm soát điện năng tiêu thụ của dây chuyền đóng gói, bơm nước, kho lạnh.
-
Tòa nhà, văn phòng, khách sạn: quản lý từng khu vực tiêu thụ để tiết kiệm năng lượng.
-
Nhà máy sử dụng năng lượng mặt trời: so sánh sản lượng điện tạo ra và điện tiêu thụ.
5. Ưu điểm khi dùng thiết bị của Inovance
-
PLC H5U hỗ trợ đa giao thức, dễ cấu hình truyền thông.
-
Tài liệu kỹ thuật đầy đủ, phần mềm thân thiện với kỹ sư Việt Nam.
-
Đội ngũ kỹ thuật tại HDE Tech hỗ trợ cấu hình tận nơi hoặc từ xa.
-
Có thể mở rộng sang các ứng dụng khác như điều khiển tải bù công suất, cảnh báo mất điện, đo điện áp 3 pha không cân bằng,…
Kết luận
Việc kết nối đồng hồ đo điện năng với PLC Inovance qua Modbus là một giải pháp hiện đại và hiệu quả, giúp doanh nghiệp giám sát điện năng theo thời gian thực, phát hiện bất thường và tối ưu hóa hoạt động sản xuất. Với tính linh hoạt và khả năng truyền thông mạnh mẽ của thiết bị Inovance, đặc biệt là PLC dòng H5U, việc triển khai hệ thống này trở nên đơn giản, nhanh chóng và tiết kiệm chi phí.
