HDE TECH – Đơn Vị Thi Công Hệ Thống Tủ Điện Xử Lý khí Thải, Bơm nước, Phòng nổ Cho JOCHU VIỆT NAM Tại Hà Nam
Trong xu hướng tự động hóa công nghiệp ngày càng phát triển, các nhà máy công nghệ cao tại Việt Nam yêu cầu hệ thống tủ điện phải vừa hiện đại, tiết kiệm năng lượng, vừa đảm bảo an toàn vận hành. Dự án hợp tác giữa HDE TECH và Công ty TNHH Công Nghệ JOCHU Việt Nam tại KCN Đồng Văn IV là minh chứng tiêu biểu. Với yêu cầu kỹ thuật cao từ phía chủ đầu tư, HDE TECH đã triển khai giải pháp tủ điện tích hợp toàn diện, từ Hệ Thống Tủ Điện Xử Lý Khí Thải, bơm nước thải đến tủ điện phòng nổ cho trạm gas.
Giới thiệu dự án
HDE TECH – Đơn Vị Thi Công Hệ Thống Tủ Điện Xử Lý khí Thải, Bơm nước, Phòng nổ Cho JOCHU VIỆT NAM Tại Hà Nam
Công ty TNHH Công Nghệ JOCHU Việt Nam, một trong những doanh nghiệp FDI hoạt động trong lĩnh vực sản xuất linh kiện điện tử chính xác, đã và đang đầu tư mạnh mẽ vào hệ thống cơ sở hạ tầng tự động hóa tại KCN Đồng Văn IV, xã Đại Cương, huyện Kim Bảng, tỉnh Hà Nam. Để đảm bảo tiêu chuẩn kỹ thuật, vận hành liên tục và an toàn tuyệt đối, JOCHU Việt Nam đã tin tưởng lựa chọn HDE TECH là đơn vị thiết kế, sản xuất và thi công hệ thống tủ điện điều khiển thông minh cho toàn bộ nhà máy.
Dự án bao gồm ba hạng mục chính:
Hệ thống điều khiển tủ điện xử lý khí thải công suất lớn.
Tủ điều khiển bơm nước thải sinh hoạt và công nghiệp.
Tủ điện phòng nổ cho hệ thống trạm gas.
Yêu cầu kỹ thuật từ phía JOCHU VIỆT NAM và Giải pháp từ HDE

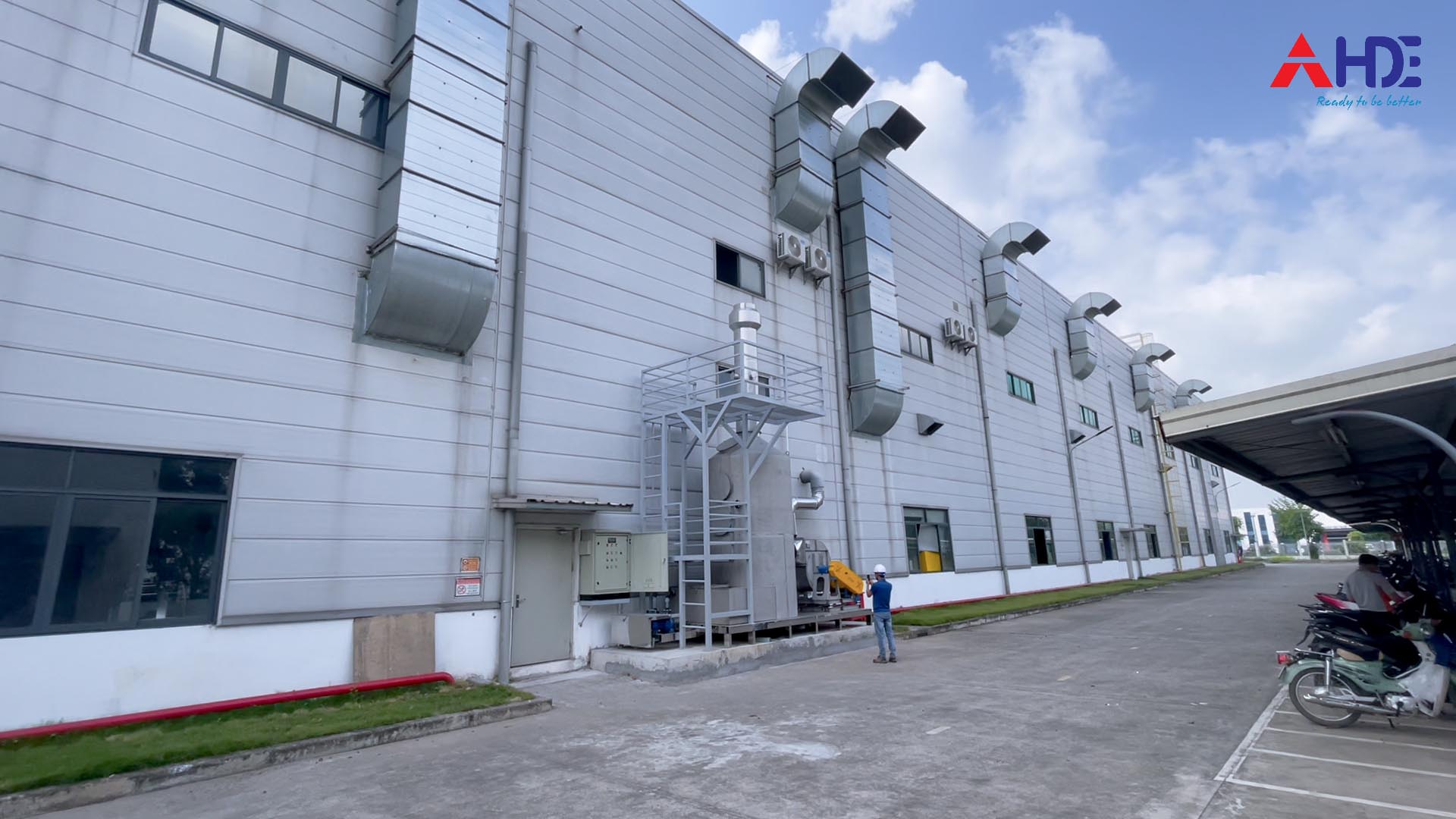

1. Hệ thống điều khiển xử lý khí thải công suất lớn
Hệ thống điều khiển xử lý khí thải công suất lớn
Yêu Cầu
Giải Pháp

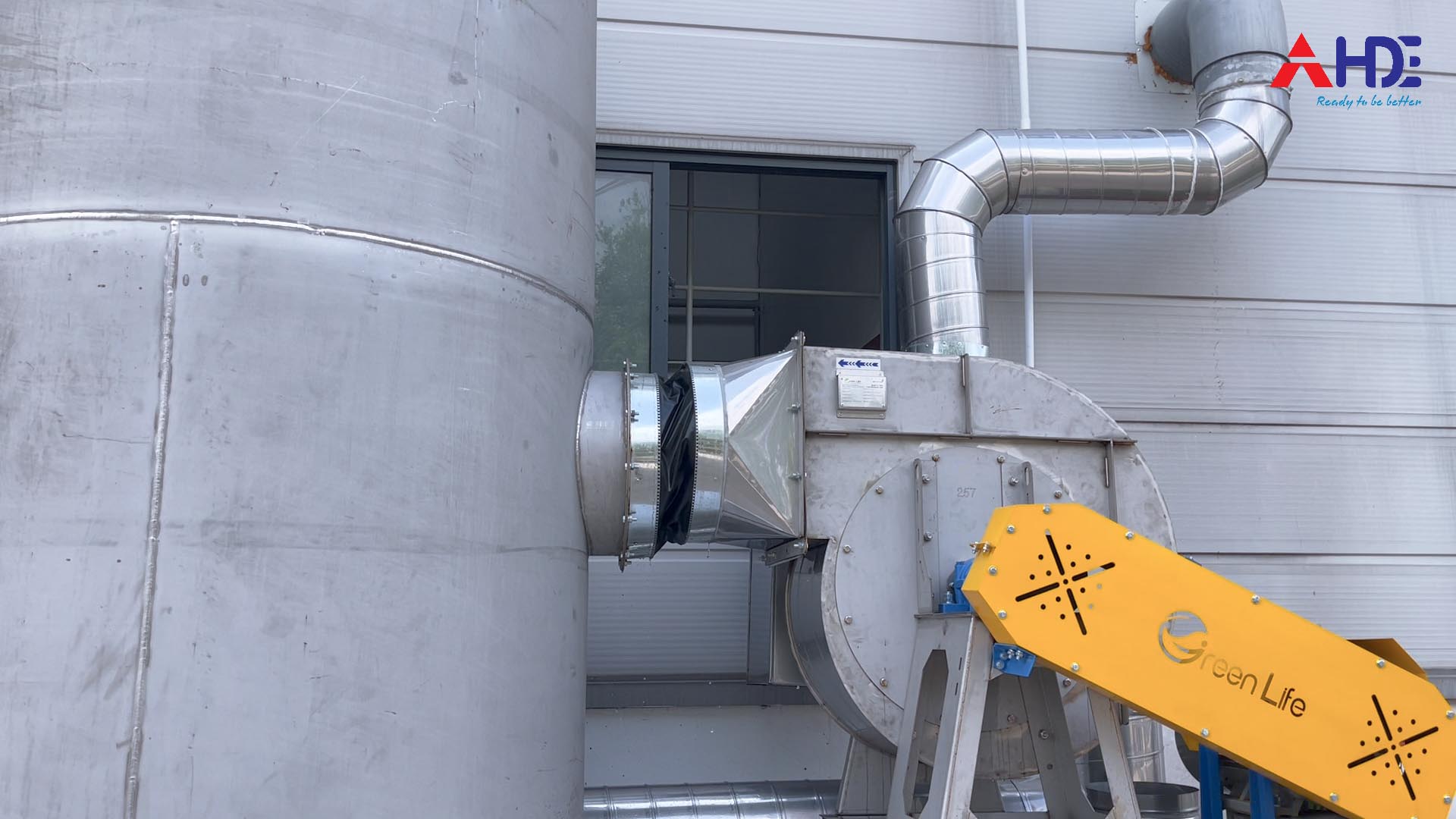

Sử dụng quạt hút ly tâm, điều khiển bằng biến tần để tiết kiệm năng lượng. Đảm bảo độ ổn định khi vận hành.
Bơm tuần hoàn hoạt động luân phiên, đồng thời liên động với quạt hút. Đảm bảo quá trình xử lý tuần hoàn khép kín.
Bơm hút thay bể vận hành theo tín hiệu phao mức nước. Yêu cầu phản hồi nhanh, chính xác.
Hệ thống cần có tính tự động hóa toàn diện, bao gồm khả năng cảnh báo lỗi, hiển thị trạng thái hoạt động, và dễ dàng bảo trì.

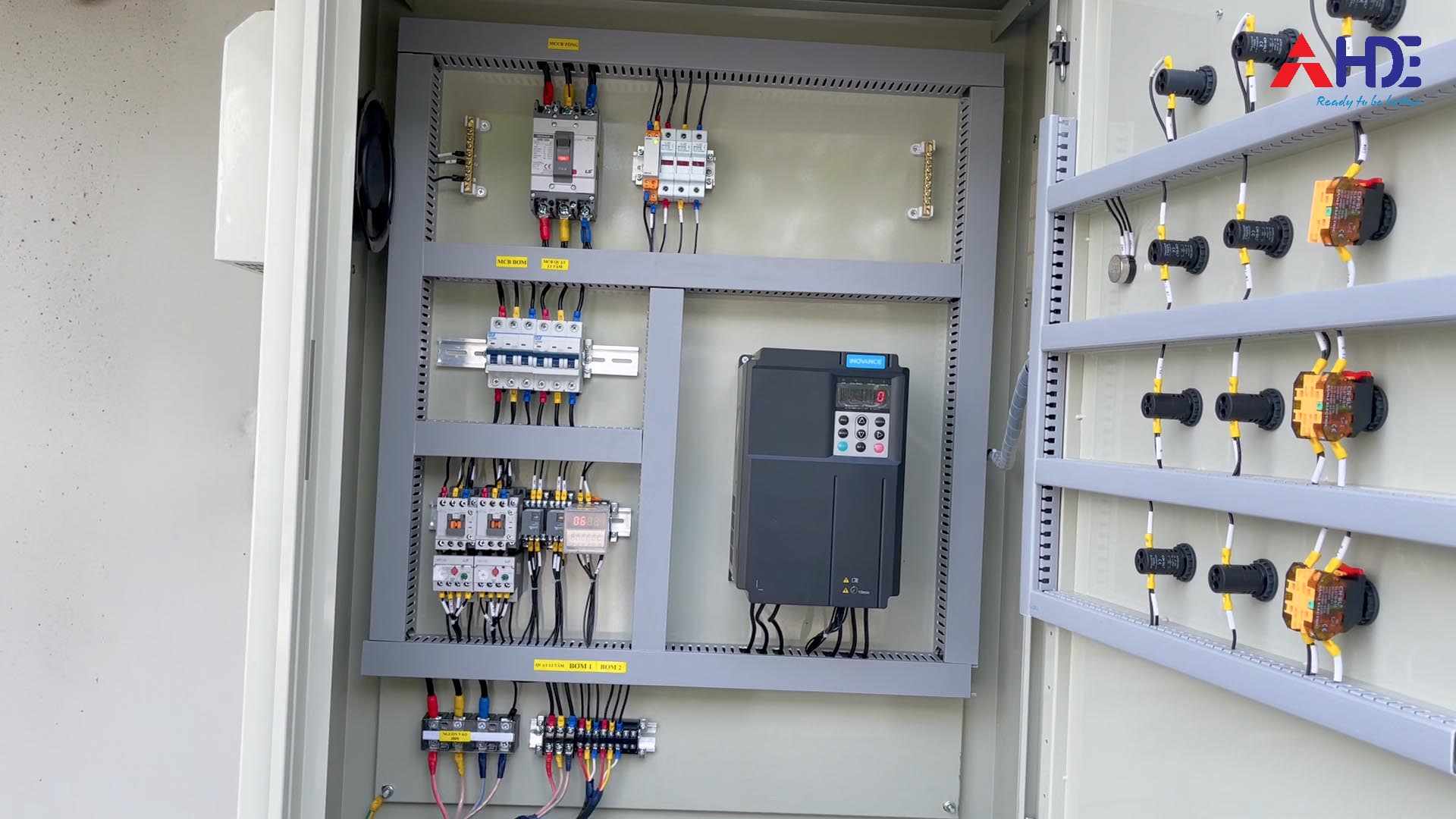

Sử dụng biến tần 15kW để điều khiển quạt hút, giúp khởi động mềm. Giảm dòng khởi động, bảo vệ thiết bị và tiết kiệm điện năng.
Lắp đặt bộ điều khiển luân phiên cho bơm tuần hoàn 1.5kW. Kết hợp với mạch liên động với quạt để đảm bảo quy trình vận hành đồng bộ.
Bơm hút thay bể 0.55kW được điều khiển tự động bằng rơ-le phao điện, đảm bảo chính xác mức nước.
Tủ điện thiết kế có chế độ vận hành Auto – Manual. Tích hợp đèn báo, còi cảnh báo, và rơ-le bảo vệ quá tải.
Sẵn sàng mở rộng với HMI cảm ứng hoặc kết nối từ xa qua RS485/Modbus.
2. Tủ điều khiển bơm nước thải sinh hoạt và công nghiệp
Tủ điều khiển bơm nước thải sinh hoạt và công nghiệp
Yêu Cầu
Giải Pháp
Điều khiển bơm chìm 1 pha và 3 pha, hoạt động luân phiên theo tín hiệu phao để đảm bảo phân bổ đều tải và kéo dài tuổi thọ bơm.
Tích hợp tính năng tự động chuyển sang bơm dự phòng nếu có lỗi xảy ra.
Tủ cần chịu được môi trường ẩm ướt. Tích hợp bảo vệ quá tải, chống chập cháy, cảnh báo mất pha hoặc lỗi nguồn.
Khả năng mở rộng kết nối SCADA hoặc hệ thống giám sát từ xa là yêu cầu bắt buộc.

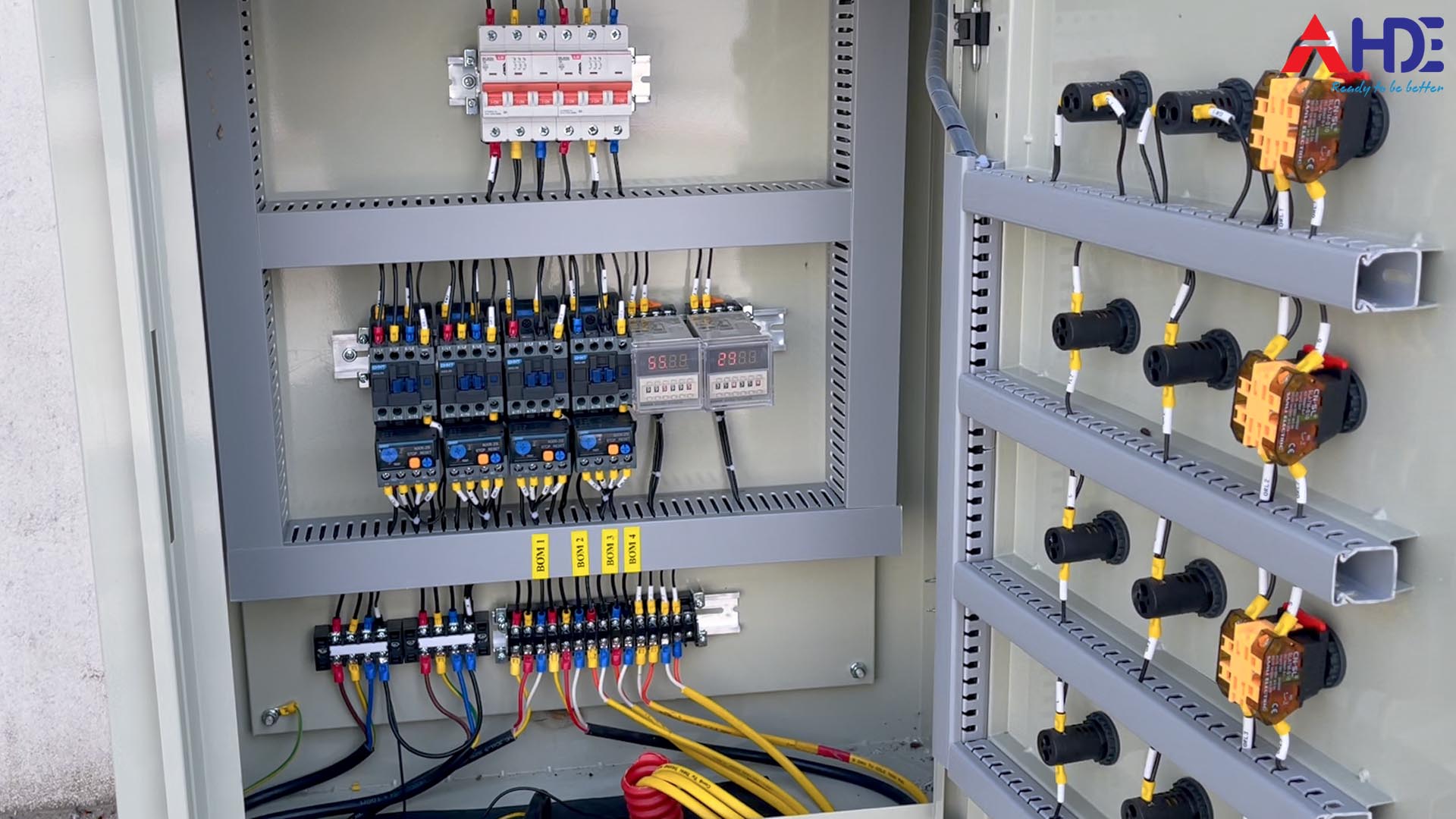

Tủ điều khiển đồng thời 2 bơm chìm (0.25kW và 0.37kW), hoạt động luân phiên hoặc đồng thời theo mức phao.
Khi phát hiện lỗi ở một bơm, hệ thống tự động chuyển sang bơm còn lại để duy trì hoạt động liên tục.
Tủ được thiết kế chống ẩm, chống bụi (IP54 trở lên), vỏ tôn sơn tĩnh điện hoặc inox tùy môi trường.
Tích hợp rơ-le nhiệt, Aptomat bảo vệ, đèn LED báo lỗi – báo nguồn – báo hoạt động.
Hỗ trợ giao tiếp SCADA, hệ thống cảnh báo từ xa (SMS, IoT, App quản lý).
3. Tủ điện phòng nổ cho trạm gas
Yêu Cầu
Giải Pháp
Sử dụng các thiết bị đạt chuẩn phòng nổ (ATEX/IECEx), tất cả đều phải có kiểm định hợp chuẩn.
Tủ điện cần điều khiển đồng thời nhiều thiết bị
Hệ thống phải có khả năng phản ứng khẩn cấp khi phát hiện khí rò rỉ
Thiết kế tủ cần tương thích với nhiều chủng loại thiết bị
HDE TECH lựa chọn các thiết bị đạt tiêu chuẩn ATEX/IECEx. Bao gồm relay, công tắc, cảm biến, cầu đấu, vỏ tủ… có chứng chỉ kiểm định hợp lệ.
Thiết kế hệ thống điều khiển trung tâm: quản lý van điện từ, quạt hút, cảm biến rò rỉ, còi đèn cảnh báo, và nút E-Stop.
Tích hợp module cách ly tín hiệu (Zener Barrier hoặc Isolator). Để đảm bảo an toàn khi truyền tín hiệu trong vùng nguy hiểm.
Lập trình logic điều khiển ngắt khẩn: khi cảm biến phát hiện nồng độ khí vượt ngưỡng → ngắt toàn bộ hệ thống, bật còi/đèn, gửi tín hiệu về trung tâm.
Tủ có thể kết nối hệ thống BMS, SCADA hoặc trung tâm báo cháy địa chỉ. Tùy theo yêu cầu mở rộng.
Kết quả và giá trị mang lại
Hệ thống vận hành ổn định, an toàn, tiết kiệm chi phí điện năng lên đến 15 – 20%.
Thiết bị hoạt động chính xác, phản hồi nhanh, không có thời gian chết trong quá trình xử lý khí thải hay bơm nước thải.
Toàn bộ thiết bị phòng nổ được kiểm định, nghiệm thu PCCC và vận hành đúng tiêu chuẩn an toàn công nghiệp.
Hệ thống SCADA được kết nối thành công, cho phép giám sát và điều khiển từ phòng điều hành trung tâm.
Vì sao JOCHU lựa chọn HDE TECH?
Uy tín hàng đầu trong lĩnh vực thiết kế và thi công tủ điện công nghiệp.
Hiểu sâu đặc thù nhà máy FDI, đáp ứng đúng quy chuẩn kỹ thuật và yêu cầu hồ sơ nghiệm thu, kiểm định.
