GIẢI PHÁP ĐIỀU KHIỂN MÁY NGHIỀN BI DÙNG BIẾN TẦN

Trong các ngành công nghiệp như xi măng, khai khoáng, vật liệu chịu lửa, gốm sứ hay luyện kim, máy nghiền bi là thiết bị then chốt đảm nhận nhiệm vụ nghiền mịn nguyên liệu đầu vào. Tuy nhiên, khi sử dụng phương pháp điều khiển truyền thống, máy nghiền bi thường gặp các vấn đề như tiêu tốn điện năng lớn, mài mòn thiết bị, khó điều khiển chính xác, gây gián đoạn sản xuất. Công ty Cổ phần Điện Hải Dương (HDE Tech) cung cấp giải pháp điều khiển máy nghiền bi bằng biến tần, kết hợp màn hình HMI và hệ điều khiển thông minh, giúp các nhà máy vận hành ổn định – tiết kiệm chi phí – bảo vệ hệ thống cơ khí – nâng cao năng suất.

1. Máy nghiền bi là gì? Nguyên lý hoạt động

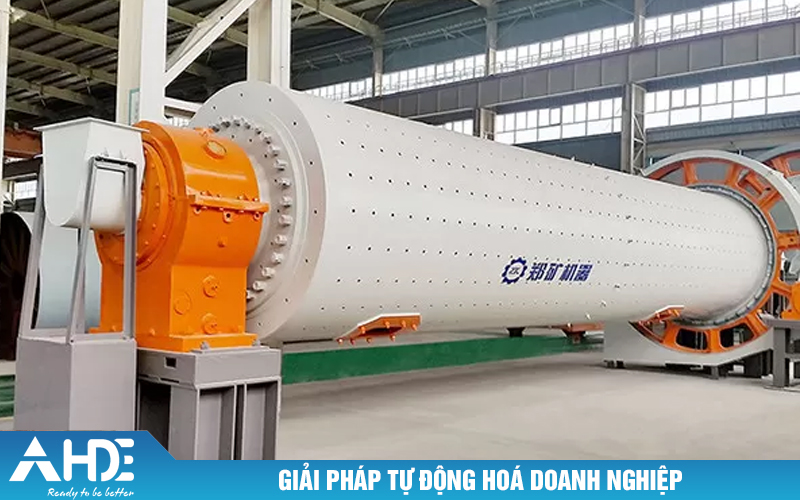

Máy nghiền bi là thiết bị nghiền dạng hình trụ có chứa các viên bi bằng kim loại hoặc gốm, dùng để nghiền mịn vật liệu khô hoặc ướt. Thiết bị này thường được ứng dụng trong các lĩnh vực:

• Xi măng

• Silicat

• Gốm sứ

• Kim loại màu

• Vật liệu chịu lửa

• Phân bón hóa học

Nguyên lý hoạt động:

Máy nghiền bi hoạt động thông qua chuyển động quay của vỏ máy nhờ vào hệ thống truyền động. Khi trục quay, các viên bi bên trong bị lực ly tâm nâng lên và sau đó rơi xuống, tạo lực va đập mạnh vào nguyên liệu cần nghiền. Đồng thời, lực chà xát giữa bi và tấm lót bên trong vỏ máy cũng góp phần nghiền nhỏ nguyên liệu.

2. Hạn chế của phương pháp điều khiển truyền thống

Nhiều hệ thống máy nghiền bi hiện nay vẫn sử dụng phương pháp khởi động trực tiếp hoặc sao-tam giác, gây ra hàng loạt vấn đề kỹ thuật và chi phí:

a. Tiêu tốn điện năng lớn

• Trong quá trình nghiền, nguyên liệu sẽ dần mềm và mịn hơn → không cần tốc độ motor cao

• Tuy nhiên, khi điều khiển truyền thống, motor luôn chạy ở 100% công suất, dẫn đến lãng phí điện năng

b. Tăng chi phí bảo trì, bảo dưỡng

• Dòng điện khởi động cao gấp 3–5 lần dòng định mức → gây sụt áp, nóng dây, hại motor

• Ảnh hưởng đến hệ thống cơ khí như: khớp thủy lực, bạc đạn, dây đai/curoa

• Làm tăng thời gian dừng máy, tốn chi phí sửa chữa

c. Khó vận hành trong môi trường điện áp không ổn định

• Hệ thống dễ bị lỗi hoặc không thể khởi động nếu lưới điện chập chờn

• Gây gián đoạn sản xuất, ảnh hưởng đến tiến độ đơn hàng

3. Giải pháp điều khiển máy nghiền bi bằng biến tần – do HDE Tech triển khai

Nhằm khắc phục toàn diện những tồn tại trên, HDE Tech đã xây dựng giải pháp điều khiển máy nghiền bi sử dụng thiết bị của Inovance, tích hợp biến tần – HMI – lập trình điều khiển đồng bộ.

Thiết bị sử dụng:

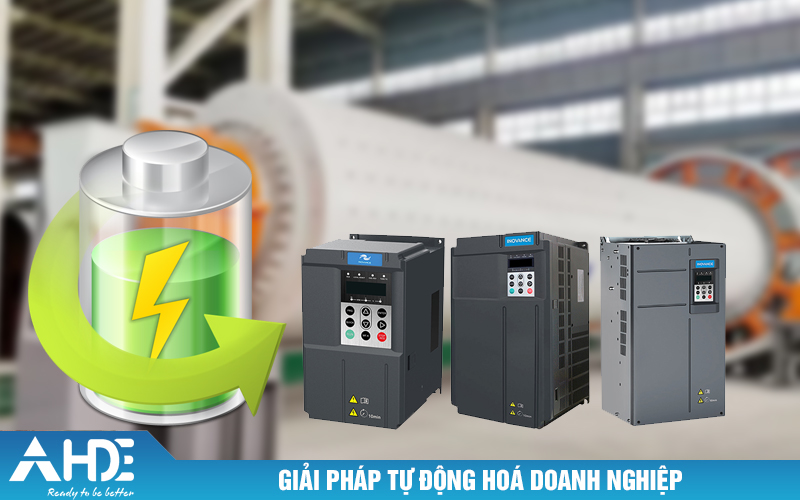

• Biến tần Inovance MD290T280G-INT: Điều khiển mềm, khởi động êm, linh hoạt điều chỉnh tốc độ

• HMI INOVANCE IT700E: Màn hình cảm ứng thu thập, hiển thị và lưu trữ dữ liệu vận hành

Quy trình triển khai tại HDE Tech:

1. Thiết kế bản vẽ vỏ tủ điện

2. Thiết kế bản vẽ mạch điều khiển

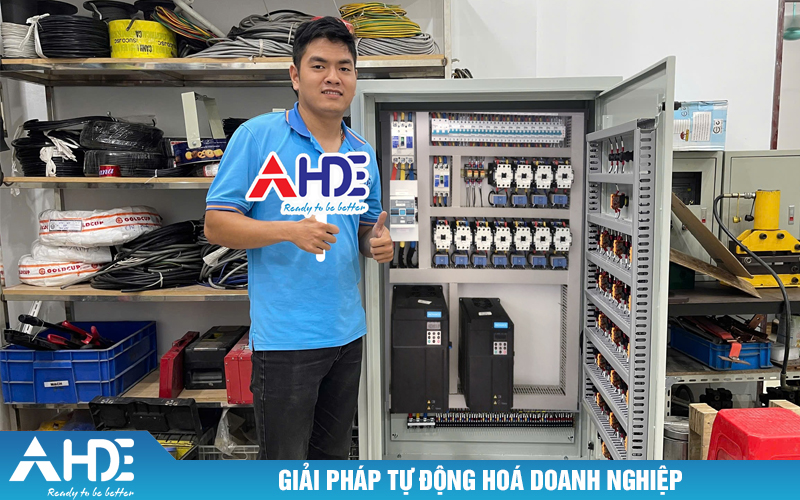

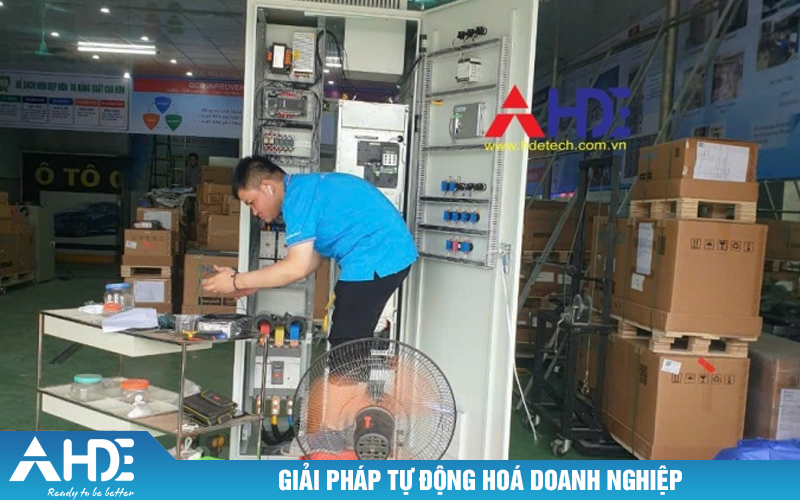

3. Lắp đặt thiết bị điện tại xưởng HDE

4. Chạy thử phần mềm – kiểm tra tín hiệu

5. Vận chuyển và lắp đặt tại nhà máy khách hàng

6. Hướng dẫn vận hành – bàn giao hệ thống

4. Lợi ích vượt trội khi sử dụng biến tần điều khiển máy nghiền bi

a. Khởi động mềm – Giảm hư hỏng cơ khí

• Biến tần giúp motor khởi động trơn tru, tránh dòng khởi động lớn

• Giảm hư hỏng khớp thủy lực, dây curoa, bạc đạn

• Nâng cao tuổi thọ thiết bị, giảm thời gian dừng máy

b. Tiết kiệm điện năng

• Biến tần cho phép thay đổi tốc độ motor theo từng giai đoạn nghiền

• Tiết kiệm 7–15% điện năng, có thể hơn tùy vào loại vật liệu

• Giảm chi phí vận hành đáng kể

c. Dễ dàng vận hành – thân thiện với người dùng

• Hệ thống chạy ổn định ngay cả khi điện áp không ổn định

• Giao diện HMI trực quan, dễ kiểm tra và xử lý lỗi

• Máy vận hành êm ái, giảm rung và tiếng ồn, cải thiện môi trường làm việc

5. So sánh hệ thống cũ và giải pháp mới từ HDE Tech

6. Dự án thực tế HDE Tech đã triển khai

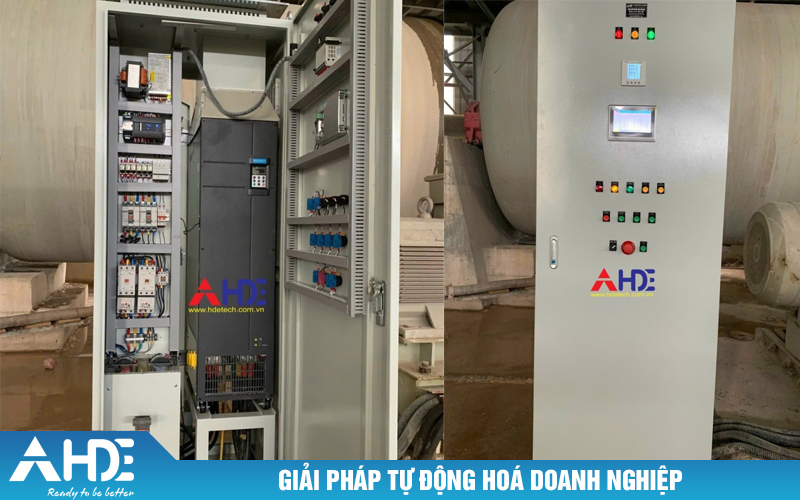

Dây chuyền nghiền bi – Nhà máy gốm sứ Hải Dương

• Motor 280kW điều khiển bằng biến tần Inovance MD290T280G-INT

• Lắp màn hình HMI Inovance IT700E giám sát quá trình nghiền

• Sau khi triển khai:

  • Tiết kiệm 15% điện năng/tháng

  • Giảm 40% sự cố cơ khí liên quan đến motor

  • Tăng 20% hiệu suất nghiền nhờ điều chỉnh tốc độ linh hoạt theo nguyên liệu

7. Cam kết từ HDE Tech – Giải pháp thực chiến, hiệu quả rõ ràng

• Tư vấn đúng ứng dụng – thiết kế theo từng loại máy nghiền cụ thể

• Cung cấp thiết bị chính hãng – tồn kho sẵn sàng – bảo hành dài hạn

• Lập trình, vận hành và chuyển giao tận nơi toàn quốc

• Dịch vụ hỗ trợ kỹ thuật 24/7 – phản hồi trong ngày

8. Kết luận

Sử dụng biến tần để điều khiển máy nghiền bi không chỉ là lựa chọn kỹ thuật tối ưu, mà còn là hướng đi thiết thực giúp doanh nghiệp giảm chi phí, tăng hiệu quả và bảo vệ đầu tư dài hạn. Trong bối cảnh chi phí năng lượng tăng cao và yêu cầu sản xuất linh hoạt, đây là giải pháp bắt buộc phải triển khai nếu doanh nghiệp muốn cạnh tranh bền vững.

Hãy để Công ty Cổ phần Điện Hải Dương (HDE Tech) đồng hành cùng bạn trên hành trình nâng cấp thiết bị – hiện đại hóa sản xuất – tối ưu chi phí.
