Máy chấn kim loại tấm là thiết bị quan trọng bậc nhất trong các xưởng gia công cơ khí chính xác tại Việt Nam. Tuy nhiên, các hệ thống truyền thống sử dụng thủy lực đang bộc lộ nhiều hạn chế về độ chính xác, tiêu thụ điện năng và khả năng tự động hóa. Trước nhu cầu nâng cấp công nghệ, giải pháp máy chấn kim loại tấm toàn diện sử dụng Servo Inovance ES810 mang đến hướng tiếp cận mới: vận hành chính xác, tiết kiệm năng lượng và sẵn sàng cho nhà máy thông minh.

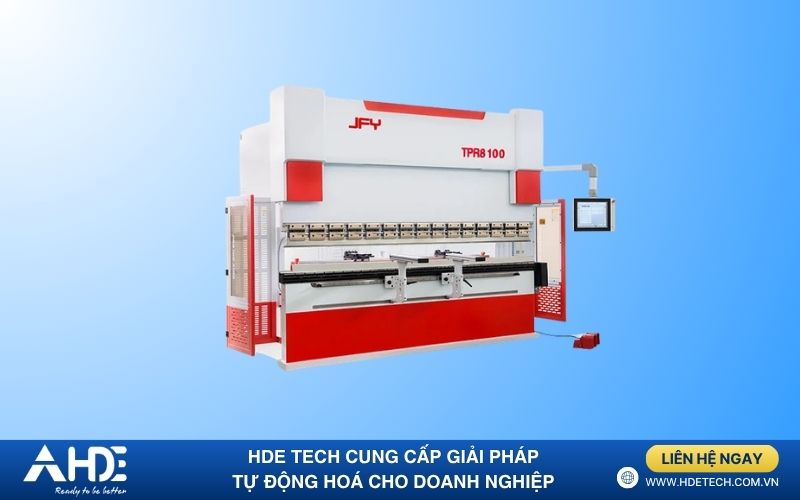

Máy chấn kim loại tấm là gì?
Máy chấn kim loại tấm là thiết bị dùng để uốn cong các tấm kim loại phẳng thành hình dạng mong muốn thông qua lực ép giữa chày và cối. Đây là thiết bị cốt lõi trong các ngành:
- Gia công cơ khí chính xác
- Sản xuất vỏ tủ điện
- Công nghiệp ô tô
- Linh kiện điện – điện tử
Trong thực tế, máy chấn có hai xu hướng chính:
- Máy chấn thủy lực truyền thống
- Máy chấn sử dụng servo
Xu hướng hiện nay đang chuyển dịch mạnh sang máy chấn servo để đáp ứng yêu cầu về độ chính xác và tự động hóa.

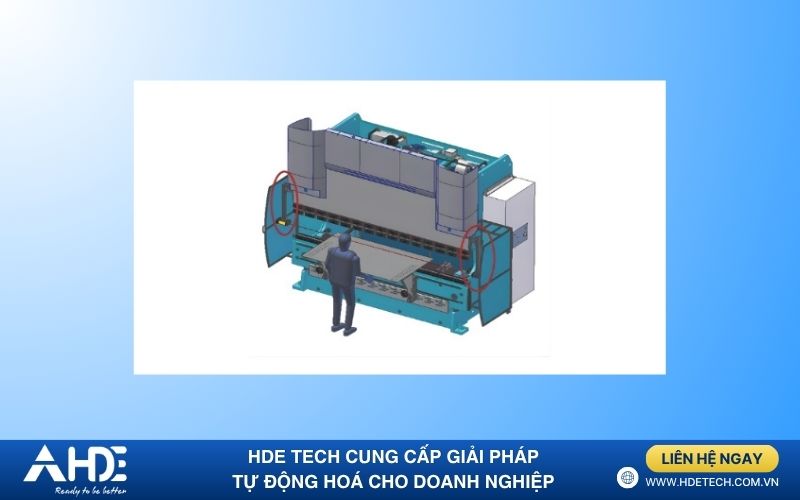

Nguyên lý hoạt động của máy chấn kim loại tấm
Máy chấn hoạt động dựa trên sự phối hợp giữa:
- Chày (upper punch)
- Cối (lower die)
- Hệ thống trượt (ram)
- Trục định vị sau (backgauge)
Khi thanh trượt di chuyển xuống, lực ép lớn tác động lên phôi kim loại, tạo ra góc uốn theo yêu cầu kỹ thuật. Độ chính xác của sản phẩm phụ thuộc vào:
- Độ đồng bộ trục Y1 – Y2
- Độ ổn định lực ép
- Khả năng định vị phôi
Toàn bộ quá trình này được điều khiển bởi hệ thống CNC/PLC trung tâm.
Những hạn chế của máy chấn thủy lực truyền thống
1. Sai lệch góc chấn do áp suất dầu không ổn định
- Dầu thủy lực giãn nở theo nhiệt độ
- Lực ép thay đổi → góc chấn sai lệch
- Tăng tỷ lệ phế phẩm
2. Thời gian setup lâu, phụ thuộc tay nghề
- Điều chỉnh cơ khí thủ công
- Mất nhiều thời gian khi đổi sản phẩm
- Không phù hợp sản xuất linh hoạt
3. Tiêu thụ điện năng lớn
- Motor chạy liên tục ngay cả khi chờ
- Hiệu suất thấp
- Chi phí điện tăng cao
4. Rủi ro an toàn và bảo trì phức tạp
- Rò rỉ dầu
- Hỏng van thủy lực
- Nguy cơ tai nạn lao động
5. Khó tích hợp số hóa sản xuất
- Không kết nối được với SCADA/MES
- Thiếu dữ liệu realtime
- Không phù hợp mô hình smart factory
Đây chính là lý do các doanh nghiệp đang chuyển sang giải pháp tự động hóa máy chấn kim loại tấm
Giải pháp toàn diện máy chấn kim loại tấm với Servo Inovance ES810
Giải pháp Inovance sử dụng servo đa trục ES810 kết hợp điều khiển CNC/PLC và mạng EtherCAT, thay thế hoàn toàn hệ thống thủy lực truyền thống.
Điểm cốt lõi:
- Điều khiển lực và vị trí bằng servo
- Đồng bộ trục với độ chính xác cao
- Không sử dụng dầu thủy lực
- Sẵn sàng tích hợp hệ thống số hóa
Đây là bước chuyển từ cơ khí – thủy lực → điện – điều khiển số
Cấu trúc hệ thống Servo Inovance ES810 cho máy chấn
Servo đa trục ES810 – tối ưu không gian và hiệu suất
- Thiết kế module, dùng chung bus DC
- Giảm dây dẫn và linh kiện
- Tiết kiệm đến 50% diện tích tủ điện
Truyền thông EtherCAT tốc độ cao
- Chu kỳ phản hồi chỉ ~125µs
- Đồng bộ trục Y1 – Y2 gần như tuyệt đối
- Đảm bảo thanh trượt cân bằng khi chấn
Chia sẻ năng lượng thông minh
- Thu hồi năng lượng khi hãm
- Phân phối lại giữa các trục
- Giảm tiêu thụ điện năng tổng thể
Tích hợp an toàn STO
- Ngắt mô-men an toàn
- Bảo vệ người vận hành
- Đáp ứng tiêu chuẩn an toàn công nghiệp

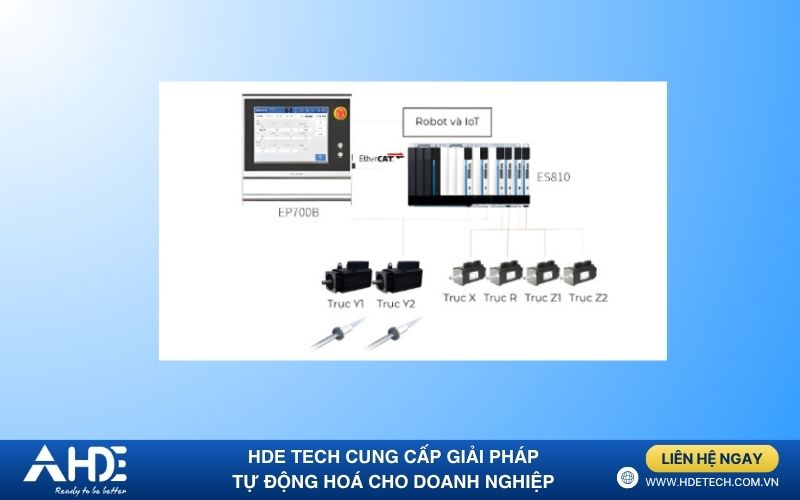

Nguyên lý vận hành của giải pháp Inovance
Hệ thống vận hành dựa trên:
- Bộ điều khiển EP700B
- Servo ES810
- Mạng EtherCAT
Cơ chế hoạt động:
- Điều khiển trục Y1 – Y2
- Servo điều khiển đồng bộ hai trục
- Giữ cân bằng thanh trượt
- Đảm bảo góc chấn chính xác
- Điều khiển backgauge (X, R, Z1, Z2)
- Servo định vị phôi tự động
- Không cần chỉnh tay
- Tăng tốc độ setup
- Kết nối IoT & giám sát
- Theo dõi năng suất realtime
- Kết nối SCADA/MES
- Quản lý từ xa
Toàn bộ hệ thống vận hành theo vòng lặp điều khiển số tốc độ cao, thay thế hoàn toàn logic thủy lực truyền thống.
Lợi ích nổi bật của giải pháp máy chấn kim loại với Servo Inovance ES810
Độ chính xác cao, ổn định lâu dài
- Đồng bộ trục gần như tuyệt đối
- Góc chấn ổn định theo thời gian
- Giảm lỗi sản phẩm hàng loạt
Tiết kiệm điện năng vượt trội
- Không chạy không tải như thủy lực
- Tận dụng năng lượng hãm
- Giảm đáng kể chi phí vận hành
Tăng năng suất sản xuất
- Setup nhanh
- Chuyển đổi sản phẩm linh hoạt
- Giảm downtime
Giảm chi phí bảo trì
- Không dầu thủy lực
- Ít linh kiện hao mòn
- Bảo trì đơn giản
Sẵn sàng cho nhà máy thông minh
- Kết nối IoT
- Tích hợp SCADA/MES
- Thu thập dữ liệu sản xuất

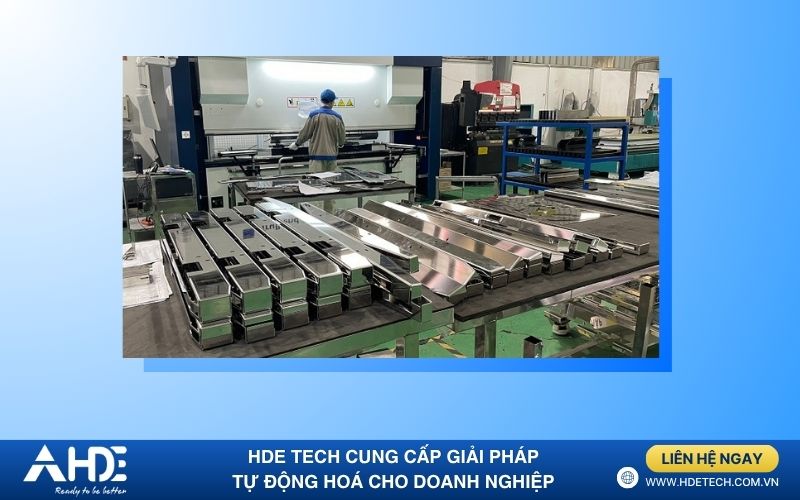

Ứng dụng thực tế của giải pháp Inovance cho máy chấn kim loại tấm
Giải pháp phù hợp với:
- Xưởng gia công cơ khí chính xác
- Nhà máy sản xuất tủ điện
- Doanh nghiệp sản xuất linh kiện ô tô
- Nhà máy sản xuất thiết bị điện – điện tử
Đặc biệt phù hợp với doanh nghiệp đang:
- Muốn thay thế máy chấn thủy lực
- Nâng cấp dây chuyền lên tự động hóa
- Hướng tới smart factory
HDE – Đơn vị triển khai giải pháp máy chấn Inovance tại Việt Nam
HDE cung cấp giải pháp tổng thể:
- Tư vấn chuyển đổi từ thủy lực → servo
- Thiết kế hệ thống điều khiển đồng bộ
- Tích hợp ES810 + PLC/CNC
- Lập trình tối ưu theo sản phẩm
- Hỗ trợ kỹ thuật & bảo trì
Không chỉ cung cấp thiết bị, HDE giúp doanh nghiệp tối ưu toàn bộ bài toán sản xuất. Liên hệ ngay để được tư vấn cụ thể hơn:
- Hotline: 0988 124 864
- Website cùng hệ thống: https://inovancevietnam.vn/
- Facebook: Công Ty CP Điện Hải Dương – HDE
- Youtube: HDE Tech
- Tiktok: HDE Tech
Kết luận
Sự chuyển dịch từ máy chấn thủy lực sang giải pháp Servo Inovance ES810 không chỉ là nâng cấp thiết bị, mà là bước tiến quan trọng trong hành trình hiện đại hóa nhà máy.
Với khả năng:
- Tăng độ chính xác
- Giảm tiêu thụ năng lượng
- Tối ưu vận hành
- Sẵn sàng số hóa
Giải pháp này đang trở thành lựa chọn chiến lược cho các doanh nghiệp cơ khí tại Việt Nam.
