Giải Pháp CNC Và Servo Inovance Cho Máy Palletizer Tăng Tốc Độ Và Tính Linh Hoạt

Giải pháp CNC và servo đa trục Inovance đã giúp BF Industries – nhà sản xuất máy xếp pallet tại Pháp – giảm chi phí hệ thống, tăng tính linh hoạt phần mềm và nâng cao tốc độ, năng suất của máy pick and place trong các ứng dụng cuối dây chuyền.

Bài viết này có gì?

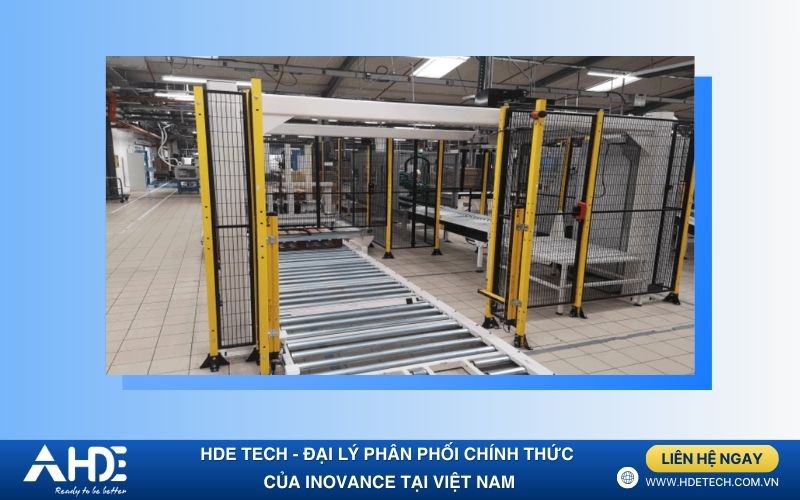

Inovance Trong Máy Xếp Pallet Pick And Place

Máy xếp pallet (palletiser) là thiết bị quan trọng trong các hệ thống đóng gói cuối dây chuyền của nhà máy và trung tâm logistics. Thiết bị này yêu cầu khả năng điều khiển nhiều trục chuyển động đồng thời, tốc độ cao, đồng thời phải linh hoạt thay đổi cấu hình xếp thùng theo từng đơn hàng.

Trong case study này, BF Industries – nhà sản xuất máy pick and place và palletiser hàng đầu tại Pháp – đã lựa chọn giải pháp tự động hóa của Inovance để nâng cấp nền tảng điều khiển cho dòng máy của mình.

Máy xếp pallet dùng để làm gì?

Trong các nhà máy sản xuất, sau công đoạn đóng gói, sản phẩm cần được xếp gọn gàng lên pallet để:

Dễ vận chuyển
Dễ lưu kho
Tối ưu không gian xếp hàng
Đảm bảo an toàn trong logistics

Máy xếp pallet thực hiện tự động các thao tác:

Nhận sản phẩm từ băng tải
Sắp xếp theo sơ đồ xếp đã lập trình
Đặt sản phẩm chính xác lên pallet

Nguyên lý hoạt động của máy xếp pallet

Tùy theo cấu hình, máy palletiser hoạt động theo các bước:

Sản phẩm được đưa vào khu vực xếp
Hệ thống gắp hoặc cơ cấu cơ khí tiếp nhận sản phẩm
Bộ điều khiển tính toán vị trí xếp
Sản phẩm được đặt lên pallet theo lớp
Lặp lại cho đến khi pallet đầy

Toàn bộ quá trình được điều khiển tự động và đồng bộ với tốc độ dây chuyền.

Giới Thiệu Về BF Industries

BF Industries có trụ sở tại Lyon, Pháp, chuyên thiết kế và sản xuất các hệ thống pick and place cho nhà máy và logistics. Danh mục sản phẩm của công ty bao gồm:

Máy dựng thùng
Máy đóng thùng
Máy dán thùng
Máy xếp pallet cuối dây chuyền

Các máy của BF Industries sử dụng phần mềm chuyên dụng do chính công ty phát triển, xây dựng trên nền tảng Microsoft Visual Studio. Phần mềm này cho phép:

Định nghĩa kích thước pallet
Khai báo kích thước từng thùng hàng
Tính toán số lớp xếp
Tự động tối ưu sơ đồ xếp pallet

Thách Thức: Giảm Chi Phí Và Tăng Tính Linh Hoạt Phần Mềm

Trong quá trình phát triển thế hệ máy mới, BF Industries đặt ra ba yêu cầu kỹ thuật chính:

Kiến trúc điều khiển nền Windows để đảm bảo tương thích hoàn toàn với phần mềm viết trên Visual Studio
Khả năng điều khiển chuyển động nội suy nhiều trục ở tốc độ cao, lên tới 100 m/phút
Giao tiếp TCP/IP và DDE, cho phép trao đổi dữ liệu hiệu quả giữa CNC, PLC và HMI

Ngoài ra, doanh nghiệp cũng mong muốn:

Giảm chi phí phần cứng
Đơn giản hóa kiến trúc hệ thống
Tăng tốc độ và năng suất tổng thể của máy

Giải Pháp CNC Và Servo Inovance Được Lựa Chọn

Inovance đã cung cấp một giải pháp điều khiển tự động hóa toàn diện, bao gồm:

CNC PA9000 Nền Windows

Bộ CNC PA9000 series của Inovance có kiến trúc mở, chạy trên nền Windows, cho phép:

Chạy trực tiếp phần mềm Visual Studio của BF Industries trên CNC
Loại bỏ nhu cầu sử dụng thêm máy tính công nghiệp
Cho phép phần mềm tùy biến giao tiếp trực tiếp với các hàm CNC và PLC

Nhờ đó, chi phí phần cứng được cắt giảm đáng kể.

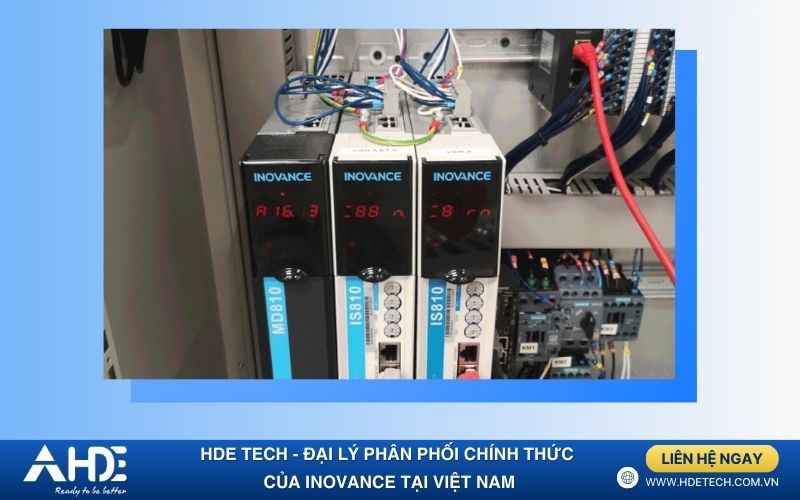

Servo Đa Trục EtherCAT

Giải pháp servo bao gồm:

Servo drive đa trục IS810N
Động cơ servo MS1 độ phân giải cao

Sự kết hợp này mang lại:

Phản hồi vị trí độ phân giải cao
Khả năng điều khiển chuyển động nội suy chính xác
Tăng đáng kể tốc độ và năng suất máy

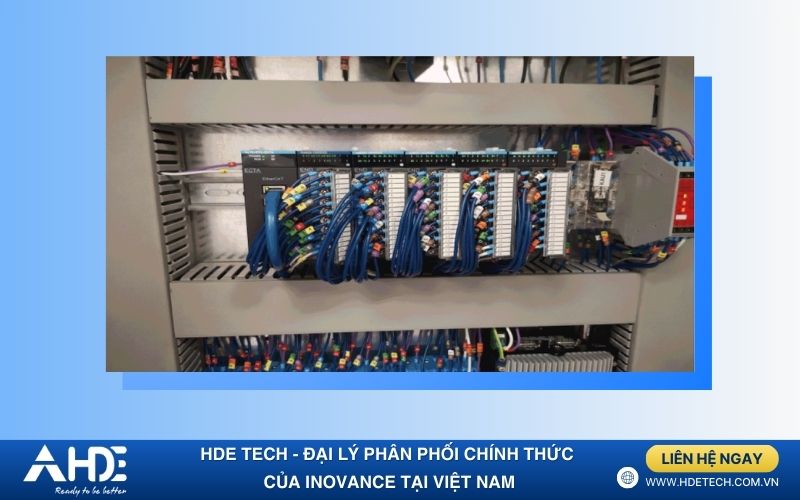

Module I/O EtherCAT GL10

Module GL10 EtherCAT I/O với bus coupler giúp:

Mở rộng I/O linh hoạt
Giảm dây dẫn
Đơn giản hóa cấu trúc tủ điện

Hiệu Quả Đạt Được Sau Khi Ứng Dụng Inovance

Sau khi triển khai giải pháp Inovance, hệ thống máy palletiser của BF Industries đạt được nhiều cải thiện quan trọng:

Giảm chi phí nhờ kiến trúc CNC mở, không cần phần cứng bổ sung
Phần mềm điều khiển tích hợp trực tiếp vào CNC
Trao đổi dữ liệu thời gian thực giữa CNC, PLC và HMI
Tốc độ và năng suất máy tăng rõ rệt
Tăng tính linh hoạt khi thay đổi cấu hình xếp pallet

Phần mềm của BF Industries có thể truy cập trực tiếp vị trí thùng hàng, quản lý chuyển động nội suy và khai thác dữ liệu như mã vạch thông qua máy chủ TCP/IP của CNC và PLC.

Lợi Ích Nổi Bật Của Giải Pháp Inovance

Giảm chi phí hệ thống điều khiển
Kiến trúc CNC mở, dễ tích hợp phần mềm OEM
Điều khiển đa trục tốc độ cao
Nâng cao hiệu suất và năng suất máy
Phù hợp cho máy palletiser và pick and place cuối dây chuyền

Giải Pháp Inovance Cho Máy Palletizer Tại HDE

Tại Việt Nam, HDE cung cấp CNC, servo, PLC và giải pháp điều khiển chuyển động Inovance chính hãng, phù hợp cho các ứng dụng:

Máy xếp pallet
Máy pick and place
Hệ thống đóng gói cuối dây chuyền
Dây chuyền logistics và kho vận tự động

HDE hỗ trợ doanh nghiệp từ tư vấn giải pháp, lựa chọn thiết bị đến triển khai và hỗ trợ kỹ thuật sau bán hàng.
