Điều khiển tốc độ chính xác với thuật toán PID nâng cao trên biến tần Inovance

Trong lĩnh vực tự động hóa công nghiệp, khả năng điều khiển tốc độ chính xác của động cơ là yếu tố then chốt quyết định hiệu quả và độ ổn định của hệ thống. Một trong những công nghệ cốt lõi giúp thực hiện điều này chính là thuật toán PID (Proportional – Integral – Derivative). Với dòng biến tần hiện đại của Inovance, đặc biệt là các dòng như MD520, MD810, MD290, hãng đã tích hợp thuật toán PID nâng cao (PID Inovance), mang lại khả năng điều khiển tốc độ cực kỳ chính xác, đáp ứng yêu cầu cao của các ngành công nghiệp như: dệt sợi, in ấn, HVAC, máy cán, máy bơm quạt…

1. Tổng quan về điều khiển PID trong biến tần

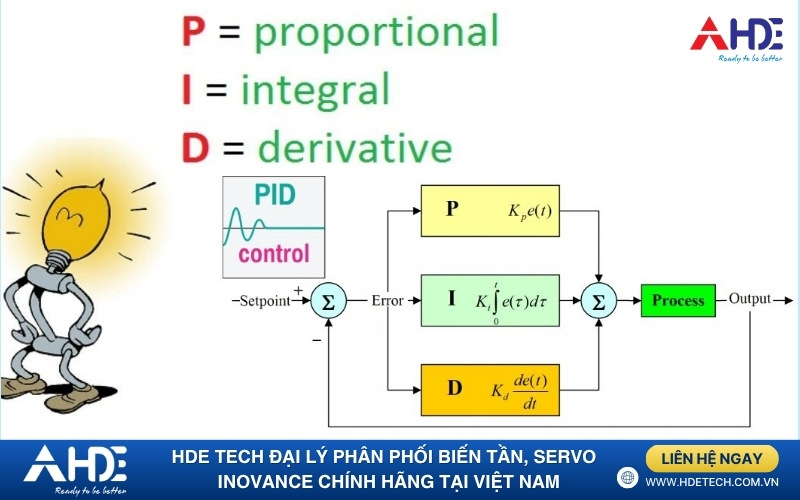

1.1 Thuật toán PID là gì?

Thuật toán PID là một phương pháp điều khiển phản hồi vòng kín, giúp điều chỉnh sự sai lệch giữa giá trị đặt trước (Setpoint) và giá trị thực tế (Process Variable) thông qua 3 thành phần:

• P (Proportional) – thành phần tỷ lệ: phản ứng theo mức sai lệch hiện tại.
• I (Integral) – thành phần tích phân: phản ứng theo sai lệch tích lũy trong thời gian.
• D (Derivative) – thành phần vi phân: phản ứng theo tốc độ thay đổi sai lệch.

Khi được thiết lập đúng cách, PID giúp hệ thống vận hành ổn định, nhanh chóng đạt được giá trị mong muốn mà không bị dao động hoặc trễ quá mức.

1.2 Ứng dụng thực tế của PID trong biến tần

Trong biến tần, PID chủ yếu được dùng để:

• Điều khiển tốc độ động cơ (đặc biệt trong các hệ thống băng tải, trục quay).
• Điều khiển áp suất, lưu lượng (bơm quạt, HVAC).
• Giữ ổn định mô-men, lực căng (ứng dụng trong máy cán, máy in, máy kéo cuộn…).

2. PID nâng cao – Lợi thế nổi bật trên biến tần Inovance

Khác với PID cơ bản, các dòng biến tần Inovance được trang bị thuật toán PID nâng cao, với các tính năng bổ sung như:

2.1 Hai vòng lặp PID độc lập

Một số dòng như MD810 hỗ trợ dual-loop PID, nghĩa là có thể chạy đồng thời hai vòng điều khiển PID riêng biệt: ví dụ vòng điều khiển áp suất và vòng điều khiển lưu lượng, hoặc vòng điều khiển tốc độ và lực căng.

2.2 Tự động điều chỉnh thông số PID (Auto-Tuning)

Người dùng không cần mất thời gian thủ công tinh chỉnh các hệ số P, I, D. Biến tần Inovance có tính năng Auto-Tuning, tự động tối ưu giá trị dựa vào phản ứng của hệ thống.

2.3 Giới hạn PID và chống bão hòa (Anti-Windup)

Đây là chức năng giúp hệ thống không bị mất ổn định khi sai lệch quá lớn, đặc biệt hữu ích trong các hệ thống khởi động, hoặc hệ thống có tải thay đổi liên tục.

2.4 Tốc độ phản hồi nhanh, độ trễ thấp

Nhờ bộ xử lý tốc độ cao, PID trên biến tần Inovance có thể phản ứng gần như tức thời với tín hiệu phản hồi, đặc biệt quan trọng trong các máy yêu cầu điều khiển thời gian thực.

3. Ứng dụng thực tế: Các ngành công nghiệp hưởng lợi từ PID nâng cao

3.1 Hệ thống HVAC – Điều khiển lưu lượng gió, nước

Biến tần Inovance tích hợp PID giúp duy trì áp suất ổn định trong ống gió, giữ lưu lượng nước ổn định theo nhu cầu làm mát/thông gió, từ đó:

• Tiết kiệm điện năng (chạy ở tốc độ thấp khi nhu cầu thấp).
• Kéo dài tuổi thọ thiết bị (hạn chế đóng cắt thường xuyên).
• Giảm tiếng ồn và dao động nhiệt độ.

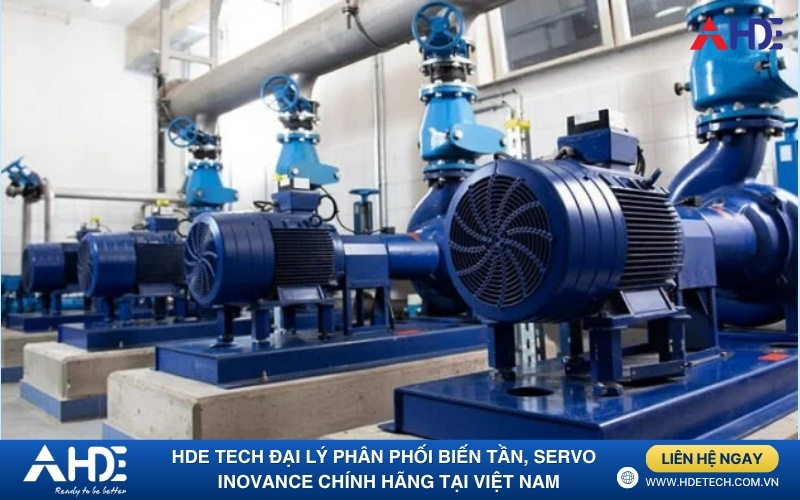

3.2 Bơm nước, cấp nước công nghiệp

Biến tần điều khiển tốc độ động cơ theo mức áp suất thực tế trong hệ thống bơm, đảm bảo áp lực ổn định tại các điểm dùng, ngay cả khi lưu lượng thay đổi liên tục.

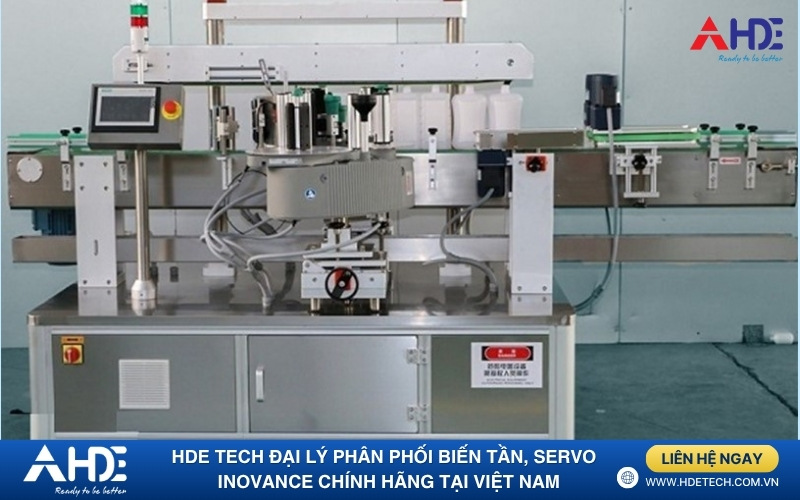

3.3 Máy dán nhãn, đóng gói, in ấn

Các ứng dụng cần tốc độ chính xác theo từng chu kỳ hoạt động. PID giúp duy trì tốc độ đồng đều, tăng độ chính xác của nhãn dán hoặc hình in. Kết hợp servo Inovance + biến tần với PID cho hiệu suất cực cao.

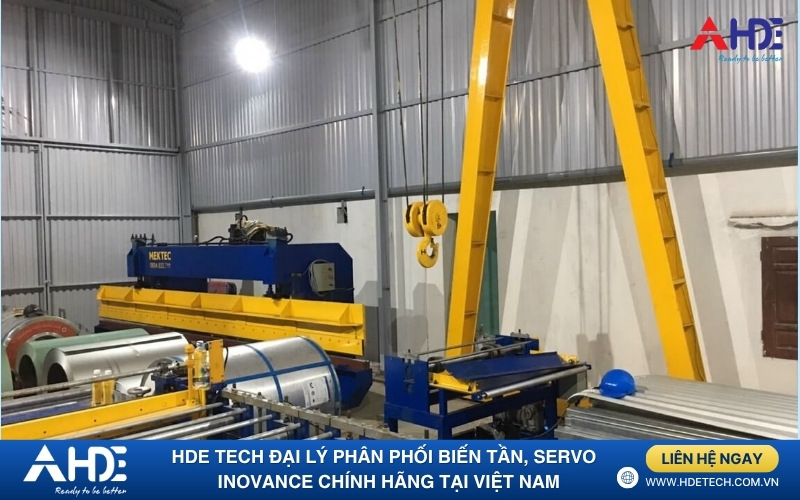

3.4 Máy cán, máy kéo cuộn

Trong các máy kéo cuộn vật liệu như màng nhựa, giấy, kim loại mỏng, điều khiển lực căng là yếu tố sống còn. PID đảm nhiệm vai trò giữ lực căng ổn định, tránh đứt, nhăn, lệch vật liệu.

4. Hướng dẫn cấu hình PID trên biến tần Inovance

Mỗi dòng biến tần có mã thông số khác nhau, nhưng nhìn chung, để cấu hình PID cần thực hiện các bước:

4.1 Bật chức năng PID

• Thông số thường gặp: F0.10 = 1 (bật PID control).

4.2 Cài đặt Setpoint và Feedback

• F1.xx – Giá trị đặt trước (có thể đến từ HMI, AI, truyền thông Modbus).

• F2.xx – Giá trị phản hồi từ cảm biến (đưa vào chân AI hoặc truyền thông).

4.3 Điều chỉnh hệ số P, I, D

• Thông số: F3.01 (P), F3.02 (I), F3.03 (D).

• Khuyến nghị dùng Auto-Tune trước nếu không có kinh nghiệm tuning tay.

4.4 Bảo vệ và giới hạn

• Cài đặt giới hạn PID output (F3.10, F3.11).

• Bật tính năng chống bão hòa PID (F3.12).

📌 HDE Tech hỗ trợ cấu hình PID cho tất cả dòng biến tần Inovance, bao gồm hỗ trợ onsite và từ xa.

5. HDE Tech – Đơn vị tiên phong tích hợp PID nâng cao trong nhiều dự án

Công ty Cổ phần Điện Hải Dương (HDE Tech) là đối tác phân phối chính thức của Inovance tại Việt Nam. Với hơn 10 năm kinh nghiệm triển khai hệ thống điều khiển tự động, HDE Tech đã áp dụng giải pháp điều khiển PID nâng cao vào hàng trăm hệ thống lớn nhỏ, tiêu biểu như:

• Trạm bơm cấp nước sạch khu công nghiệp tại Hưng Yên (biến tần MD520 + cảm biến áp suất).

• Nhà máy HVAC Bình Dương (Inovance MD810 + giám sát từ xa).

• Máy in tốc độ cao tại Hải Phòng (MD290 + servo IS620N + PID giữ căng giấy).

• Hệ thống xử lý nước thải tự động (PID + truyền thông Modbus kết nối SCADA).

HDE Tech cung cấp dịch vụ tư vấn – lập trình – cài đặt – hướng dẫn sử dụng, đảm bảo doanh nghiệp ứng dụng PID tối ưu và an toàn.

6. Lợi ích khi sử dụng biến tần Inovance với PID nâng cao

7. Kết luận

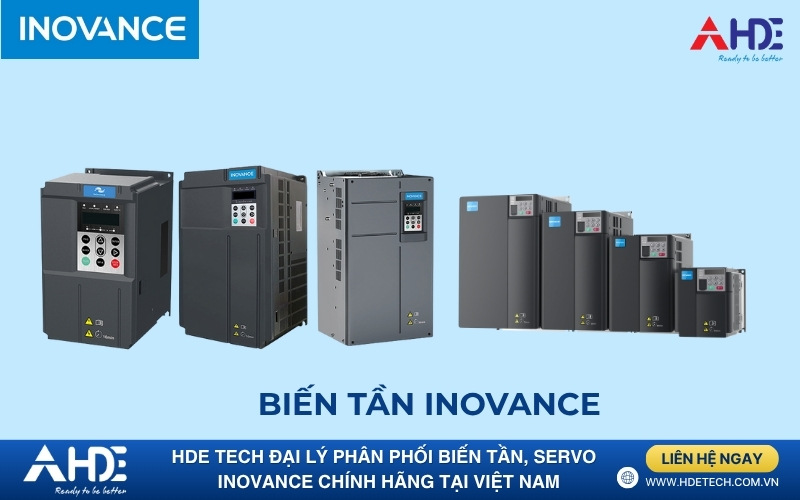

Việc tích hợp thuật toán PID nâng cao trên biến tần Inovance đã mở ra một chuẩn mực mới về điều khiển tốc độ chính xác, ổn định và tiết kiệm năng lượng. Các dòng biến tần như MD290, MD520, MD810 là lựa chọn lý tưởng cho những ứng dụng yêu cầu cao về tốc độ và độ ổn định.

HDE Tech – Đơn vị đi đầu trong tích hợp hệ thống sử dụng 100% thiết bị Inovance tại Việt Nam – luôn sẵn sàng đồng hành cùng doanh nghiệp trong hành trình nâng cao hiệu suất, tối ưu vận hành và tiết kiệm chi phí.
