Cẩm Nang Lập Trình PLC H5U Inovance Với Điều Khiển Nội Suy 2 Trục

Trong kỷ nguyên công nghiệp 4.0, việc ứng dụng PLC (Programmable Logic Controller) vào sản xuất đã trở thành tiêu chuẩn bắt buộc để nâng cao hiệu suất và chất lượng. Nổi bật trong số đó, PLC H5U Inovance được đánh giá là dòng bộ điều khiển lập trình hiệu suất cao, đặc biệt phù hợp cho các ứng dụng cần điều khiển nội suy 2 trục chính xác.

Bài viết này có gì?

Bài viết này sẽ đóng vai trò như một cẩm nang toàn diện, giúp bạn hiểu rõ về đặc điểm, thông số kỹ thuật và quy trình lập trình PLC H5U Inovance với nội suy 2 trục, từ đó dễ dàng triển khai trong thực tế sản xuất.

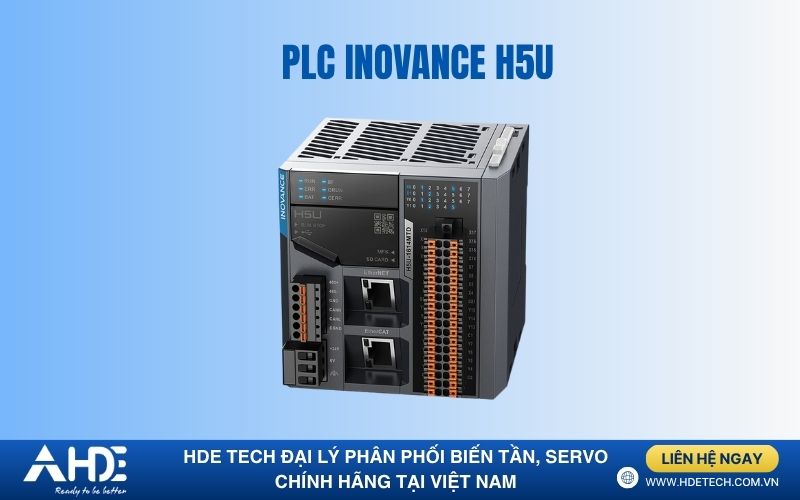

PLC H5U Inovance là gì?

PLC H5U Inovance là dòng bộ điều khiển lập trình (PLC) thuộc thế hệ mới, được thiết kế để đáp ứng các yêu cầu:

Xử lý tốc độ cao.
Điều khiển đa trục đồng bộ.
Hỗ trợ các thuật toán phức tạp như nội suy tuyến tính, nội suy tròn.

Thông số kỹ thuật nổi bật:

Chu kỳ quét logic tối thiểu: 0,2 ms.
Bộ nhớ chương trình: 32 MB.
Dung lượng lưu trữ dữ liệu: 1 MB.
Số trục điều khiển:
- Lên đến 16 trục (qua EtherCAT).
- Lên đến 8 trục (qua xung Pulse).
Chuẩn truyền thông: Ethernet, EtherCAT, CANopen, RS485.
Ngôn ngữ lập trình hỗ trợ: IEC 61131-3 (Ladder Diagram, Structured Text, Function Block…).
Phần mềm đi kèm: InoProShop – giao diện thân thiện, dễ thao tác.

Điểm đặc biệt là PLC H5U Inovance tích hợp sẵn chức năng điều khiển nội suy mà không cần module mở rộng, giúp tối ưu chi phí và tăng hiệu quả triển khai.

Điều khiển nội suy 2 trục là gì?

Điều khiển nội suy 2 trục là phương pháp đồng bộ hai trục (thường là X và Y) để tạo ra chuyển động theo đường thẳng hoặc đường cong (cung tròn) với độ chính xác cao.

Trong thực tế, kỹ thuật này đóng vai trò quan trọng trong:

Máy CNC: gia công đường thẳng, đường cong, lỗ khoan chính xác.
Máy in: in theo biên dạng cong hoặc góc phức tạp.
Máy đóng gói: cắt, tạo hình nhãn mác theo quỹ đạo.
Ứng dụng bôi keo: kiểm soát chính xác quỹ đạo để keo phủ đều, không thừa – thiếu.

Khi sử dụng PLC H5U Inovance, việc điều khiển nội suy 2 trục trở nên đơn giản, đồng bộ, và giảm thiểu sai số xuống mức ±0,1 mm.

Quy trình lập trình PLC H5U Inovance với nội suy 2 trục

Nguyên tắc lập trình

Lập trình nội suy 2 trục dựa trên việc xác định tọa độ ba điểm:

O (tâm/quỹ đạo tham chiếu)
A (điểm bắt đầu đường chuyển động)
B (điểm kết thúc đường chuyển động)

PLC H5U sẽ tính toán và đồng bộ hóa hai trục (X, Y) để di chuyển từ A → B theo quỹ đạo dựa vào O.

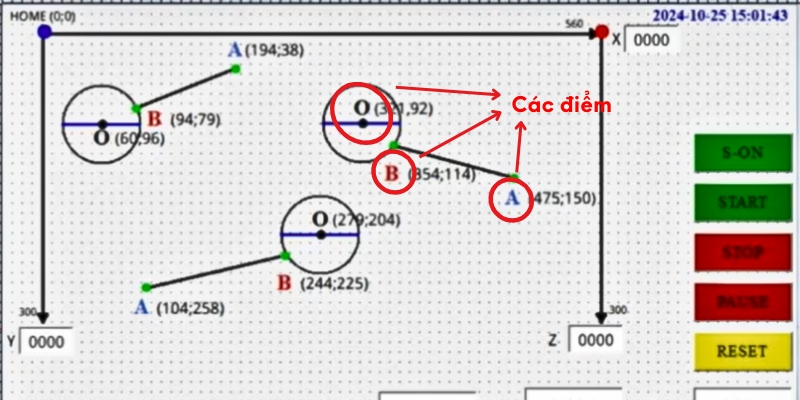

Lập trình PLC Inovance H5U — Các điểm trong giao điện điều chỉnh lập trình PLC

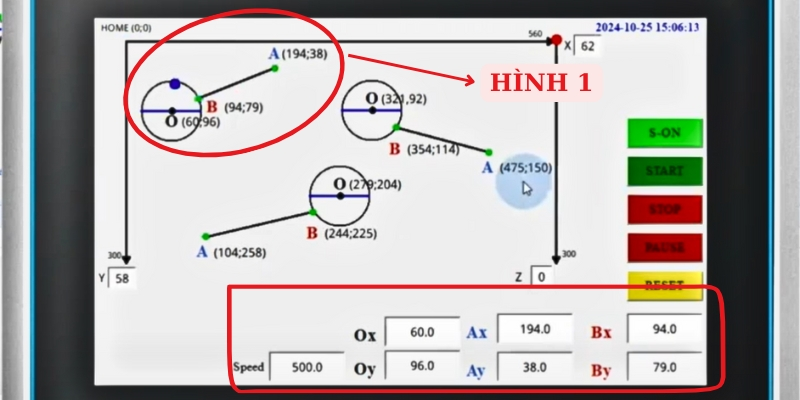

Bước 1: Thiết lập thông số tại Hình 1

Tốc độ (Speed): 500
O (tâm): Ox = 60, Oy = 96
A (bắt đầu): Ax = 194, Ay = 38
B (kết thúc): Bx = 94, By = 79
Thao tác: Nhập thông số, ấn S – On, sau đó chọn START để vận hành.

Lập trình PLC Inovance H5U điều khiển nội suy — Các thông số điều chỉnh các điểm của hình 1

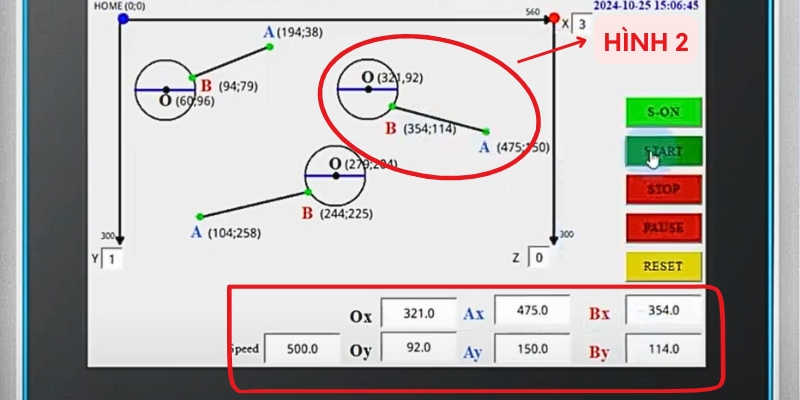

Bước 2: Cấu hình thông số với tốc độ cao hơn (Hình 2)

Tốc độ (Speed): 500
O (tâm): Ox = 321, Oy = 92
A (bắt đầu): Ax = 475, Ay = 150
B (kết thúc): Bx = 354, By = 114
Thao tác: Hoàn tất nhập thông số, ấn START 2 lần để chạy chương trình.

Các thông số điều chỉnh các điểm của hình 2

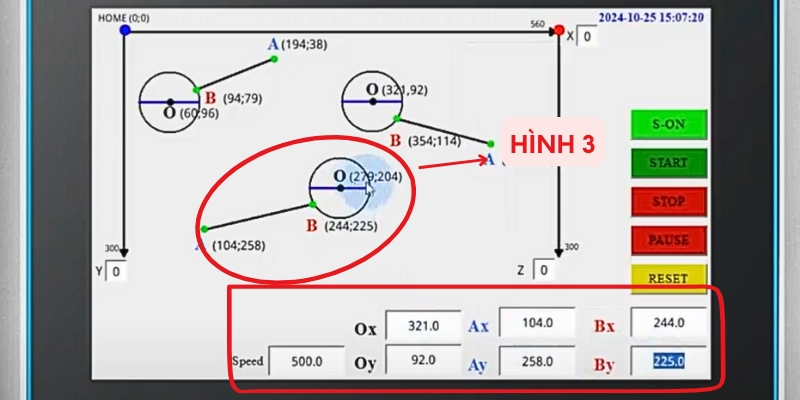

Bước 3: Thiết lập quỹ đạo phức tạp (Hình 3)

Tốc độ (Speed): 500
O (tâm): Ox = 321, Oy = 92
A (bắt đầu): Ax = 104, Ay = 258
B (kết thúc): Bx = 244, By = 225
Thao tác: Nhập xong thông số, ấn START 2 lần để vận hành.

Lưu ý: Trong mỗi trường hợp, PLC sẽ tự động xử lý thuật toán nội suy, đồng bộ hóa tốc độ hai trục và đảm bảo quỹ đạo di chuyển chính xác theo yêu cầu.

Các thông số điều chỉnh các điểm của hình 3

Ứng dụng thực tế của lập trình PLC H5U Inovance với điều khiển nội suy 2 trục

1. Ngành điện tử

Bôi keo chính xác trên bo mạch (PCB).
Định vị và hàn linh kiện nhỏ có độ sai số thấp.

2. Ngành ô tô

Lắp ráp chi tiết phức tạp theo đường cong.
Bôi keo gioăng trên bề mặt động cơ, cửa, kính.

3. Công nghiệp bao bì – đóng gói

Cắt biên dạng phức tạp trên nhãn, hộp giấy.
Định hình khay, túi theo quỹ đạo không tuyến tính.

4. Ngành in ấn

Cắt bế theo hình tròn, hình cong đặc biệt.
Duy trì độ chính xác cao trong in nhãn khổ hẹp.

Lợi ích khi lập trình nội suy 2 trục với PLC H5U Inovance

Độ chính xác cao: Sai số chỉ ±0,1 mm.
Đồng bộ tốc độ trục: Giúp chuyển động mượt, không giật cục.
Tiết kiệm chi phí: Không cần thêm module mở rộng.
Dễ lập trình: InoProShop có giao diện thân thiện.
Tích hợp IoT: Hỗ trợ giám sát, bảo trì từ xa.
Tính linh hoạt: Ứng dụng đa ngành, từ CNC đến bao bì.

So sánh PLC H5U Inovance với các dòng PLC phổ biến khác

Tiêu chí	PLC H5U Inovance	PLC phổ thông khác
Chu kỳ quét logic	0,2 ms	1–2 ms
Số trục hỗ trợ	16 (EtherCAT)	4–8 trục
Nội suy 2 trục	Tích hợp sẵn	Thường cần module
Bộ nhớ chương trình	32 MB	8–16 MB
Truyền thông	Ethernet, EtherCAT, CANopen, RS485	Giới hạn hơn
Ứng dụng điển hình	CNC, in ấn, đóng gói, bôi keo	Cơ bản

Kết luận

Lập trình PLC H5U Inovance với điều khiển nội suy 2 trục là giải pháp mạnh mẽ cho các ứng dụng đòi hỏi độ chính xác cao, đồng bộ tốc độ, và vận hành linh hoạt. Nhờ khả năng lập trình dễ dàng, chi phí tối ưu và hỗ trợ đa ngành, H5U trở thành lựa chọn đáng tin cậy cho doanh nghiệp trong kỷ nguyên tự động hóa.
