Bảng Mã Lỗi Biến Tần ABB ACS510 Và Cách Xử Lý

Bạn đang sử dụng biến tần ABB ACS510 và gặp phải tình trạng báo lỗi trên màn hình? Đây là hiện tượng khá phổ biến khi vận hành, bởi thiết bị sẽ tự động cảnh báo khi có sự cố. Việc nắm rõ bảng mã lỗi biến tần ABB ACS510 và cách xử lý không chỉ giúp xử lý sự cố nhanh chóng, giảm thời gian dừng máy mà còn kéo dài tuổi thọ cho thiết bị. Trong bài viết này, HDE sẽ tổng hợp chi tiết các mã lỗi thường gặp, nguyên nhân và hướng khắc phục để bạn tham khảo.

Bài viết này có gì?

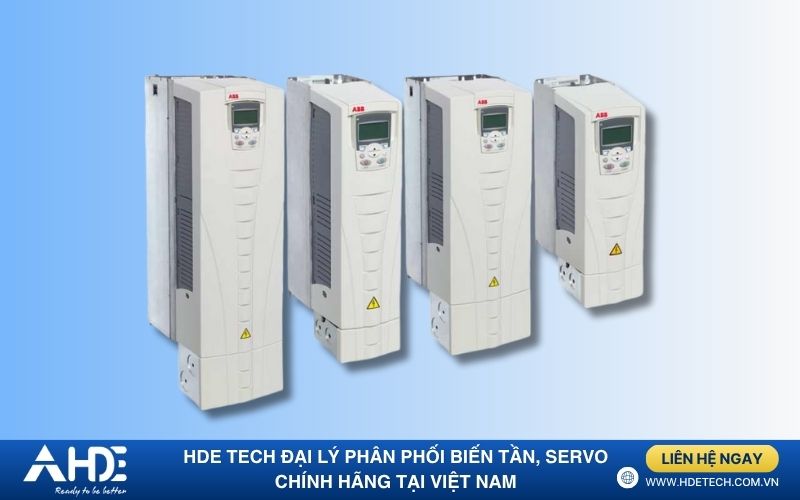

Giới thiệu biến tần ABB ACS510

Biến tần ACS510 thuộc dòng Standard Drives của ABB, công suất từ 0.37 đến 4 kW. Dòng ACS510 được thiết kế cho các ứng dụng công nghiệp phổ biến như bơm, quạt, băng tải… Ưu điểm của ACS510 là lắp đặt và cấu hình đơn giản, giao diện người dùng thân thiện với màn hình LCD giúp theo dõi và quản lý dễ dàng. Trong công nghiệp, biến tần ACS510 thường được dùng để điều khiển tốc độ động cơ AC, giúp tiết kiệm năng lượng và cải thiện hiệu suất hệ thống trong các ứng dụng.

Ngoài ra, ACS510 tích hợp sẵn bộ lọc EMC, cổng Modbus và có tùy chọn tản nhiệt IP21/IP54, phù hợp cho nhiều môi trường khác nhau. Với khả năng cấu hình thông qua các tham số và macro tiêu chuẩn, ACS510 dễ thiết lập cho các ứng dụng thông thường.

Bảng mã lỗi biến tần ABB ACS510 và cách xử lý

Mã lỗi	Tên lỗi (tiếng Anh/VN)	Nguyên nhân chính	Giải pháp đề xuất
1	OVERCURRENT – Quá dòng	Tải động cơ quá nặng, khởi động nhanh, cáp/motor bị lỗi	Kiểm tra tải, tăng thời gian ghim, kiểm tra kết nối và động cơ
2	DC OVERVOLT – Quá áp DC	Điện áp nguồn cao, giảm tốc nhanh, điện trở phanh không đủ	Kiểm tra nguồn, tăng DECELER TIME, kiểm tra brake chopper, bật control quá áp (2005)
3	DEV OVERTEMP – Biến tần quá nhiệt	Tản nhiệt kém, quạt hỏng, môi trường quá nóng	Vệ sinh tản nhiệt, kiểm tra quạt, cải thiện lưu thông gió
4	SHORT CIRC – Ngắn mạch	Chập cáp/motor hoặc nhiễu nguồn	Kiểm tra cáp, motor, nguồn cấp
6	DC UNDERVOLT – Hạ áp DC	Mất pha, cầu chì nổ, nguồn yếu	Kiểm tra pha nguồn, cầu chì, đảm bảo điện áp ổn định
7	AI1 LOSS – Thiếu tín hiệu AI1	Analog 1 dưới ngưỡng (3021) hoặc đấu sai	Kiểm tra ngõ AI1 và điều chỉnh thông số fault limit
8	AI2 LOSS – Thiếu tín hiệu AI2	Tương tự AI1 LOSS nhưng ở analog 2	Kiểm tra ngõ AI2 và tham số liên quan (3022)
9	MOT OVERTEMP – Motor quá nhiệt	Quá tải, cảm biến nhiệt hoặc tham số ước lượng nhiệt sai	Giảm tải, kiểm tra cảm biến, hiệu chỉnh nhóm 3005–3009 hoặc motor temp proxy
10	PANEL LOSS – Mất kết nối bảng điều khiển	Hỏng cáp, cấu hình trong REM/LOC không đúng	Kiểm tra kết nối, tham số panel comm err (3002), nhóm lệnh và nguồn tham chiếu
12	MOTOR STALL – Motor kẹt tải	Tải quá nặng, motor thiếu công suất	Kiểm tra tải, motor, cấu hình tham số stall (3010–3012)
14	EXT FAULT 1 – Lỗi ngoài 1	Digital input DI được cấu hình lỗi ngoại	Kiểm tra và cấu hình lại tham số 3003 External Fault 1
15	EXT FAULT 2 – Lỗi ngoài 2	Tương tự lỗi 14 nhưng ở DI khác	Kiểm tra 3004 External Fault 2
16	EARTH FAULT – Rò đất	Hỏng cách điện động cơ/cáp hoặc điện dung cao (delta)	Kiểm tra motor, cáp, cách điện; có thể tắt giám sát fault (3017/3023) nhưng không khuyến nghị
18	THERM FAIL – Lỗi cảm biến nhiệt nội bộ	Lỗi phần cứng (thermistor)	Liên hệ kỹ thuật để kiểm tra/thay bo cảm biến
19	OPEX LINK – Lỗi kết nối nội bộ	Lỗi liên kết cáp quang nội bộ	Liên hệ kỹ thuật ABB/HDE để xử lý phần cứng
20	OPEX PWR – Nguồn OINT thấp	Điện áp cấp board OINT không đủ	Liên hệ kỹ thuật ABB/HDE
21	CURR MEAS – Lỗi đo dòng	Giá trị đo dòng nằm ngoài vùng cho phép	Liên hệ kỹ thuật ABB/HDE
22	SUPPLY PHASE – Nguồn không ổn định	Mất pha hoặc điện áp nhấp nhô	Kiểm tra pha nguồn, cầu chì, đảm bảo nguồn ổn định
23	ENCODER ERR – Lỗi bộ mã hóa	Mất tín hiệu encoder hoặc tham số cấu hình sai	Kiểm tra encoder, kết nối, tham số (5001, 5002)
24	OVERSPEED – Quá tốc độ	Motor quay vượt giới hạn tham số (2001/2002)	Kiểm tra tham số tốc độ tối đa/tối thiểu, torque, brake hoặc hệ thống phanh
26	DRIVE ID – Lỗi ID cấu hình	Drive ID sai hoặc file cấu hình lỗi	Liên hệ kỹ thuật ABB/HDE
27	CONFIG FILE – Lỗi file cấu hình	File cấu hình bị lỗi hoặc không tương thích	Liên hệ kỹ thuật ABB/HDE
28	SERIAL 1 ERR – Lỗi giao tiếp fieldbus	Timeout giao tiếp fieldbus	Kiểm tra tham số COMMs (3018/3019), cấu hình fieldbus (nhóm 51/53), cáp và nhiễu
34	MOTOR PHASE – Mất một pha motor	Motor hoặc cáp mất pha, rơle nhiệt kích	Kiểm tra motor, cáp đấu pha, rơle nhiệt

Mã lỗi	Tên lỗi	Nguyên nhân	Cách xử lý
35	OUTP WIRING	Kết nối cấp động cơ và nguồn đầu vào không chính xác, hệ thống nối đất không đúng.	Kiểm tra kết nối, dây cáp, nối đất.
36	INCOMPATIBLE SW	Ổ đĩa không sử dụng phần mềm phù hợp.	Kiểm tra phần mềm, liên hệ ABB nếu cần.
37	CB OVERTEMP	Bảng điều khiển bị quá nhiệt (trên 88°C), môi trường nóng, quạt hỏng.	Kiểm tra nhiệt độ môi trường, quạt làm mát, luồng khí.
38	USER LOAD CURVE	Điều kiện xác định bởi tham số 3701 quá lâu vượt giới hạn.	Kiểm tra lại cài đặt tham số 3701 & 3703.
101–199	SYSTEM ERROR	Lỗi nội bộ của ổ đĩa.	Liên hệ ABB để xử lý.
201–299	SYSTEM ERROR	Lỗi trong hệ thống.	Liên hệ ABB.
1000	PAR HZRPM	Tham số không nhất quán, tần số giới hạn không hợp lệ.	Kiểm tra lại tham số FREQ 2007/2008.
1001	PAR PFC REF NEG	Tham số không nhất quán, giá trị Minimum PFC sai.	Kiểm tra cài đặt nhóm 14, tham số 8123.
1002	PAR AI SCALE	Tham số thang đo dòng vào (AI) không hợp lệ.	Điều chỉnh lại giá trị AI.
1004	PAR AO SCALE	Tham số thang đo dòng ra (AO) không hợp lệ.	Kiểm tra tham số AO1, AO2.
1005	PAR PCU 2	Công suất định danh motor không khớp, sai cấu hình.	Kiểm tra PN và các tham số motor.
1006	PAR EXT RO	Module mở rộng không kết nối hoặc cấu hình sai.	Kiểm tra relay outputs.
1007	PAR FIELDBUS MISSING	Tham số fieldbus bị thiếu hoặc sai.	Kiểm tra cấu hình fieldbus, giao thức.
1008	REVERSED	Tham số không nhất quán, cấu hình đảo chiều sai.	Kiểm tra lại wiring và cài đặt.
1009	PAR PCU 1	Tần số/tốc độ danh định động cơ không phù hợp.	Kiểm tra tham số 9907, 9908.
1011	PAR OVERRIDE	Tham số override không hợp lệ.	Kiểm tra nhóm tham số 17.
1012	PAR PFC IO 1	Cấu hình IO chưa hoàn tất, role PFC chưa được định nghĩa.	Kiểm tra tham số 8117/8118.
1013	PAR PFC IO 2	Cấu hình IO chưa hoàn tất, số dòng PFC không hợp lệ.	Kiểm tra tham số 8118.
1014	PAR PFC IO 3	Cấu hình IO chưa hoàn tất, biến tần không cấp phát đầu vào kỹ thuật số.	Kiểm tra tham số 8120/8127.
1015	PAR USER DEFINED U/F	Đường cong U/F không phù hợp.	Điều chỉnh lại tham số 2605 = 3.
1016	PAR USER LOAD C	Lỗi tham số người dùng liên quan tải.	Kiểm tra nhóm tham số 37.

Khi nào tự khắc phục lỗi biến tần và khi nào nên liên hệ kỹ thuật

– Tự kiểm tra, sửa chữa được:

Nhiều mã lỗi như quá dòng (F0001), quá áp/hạ áp DC (F0002, F0006), mất tín hiệu analog (F0007/F0008), quá nhiệt motor (F0009), mất pha nguồn (F0022)…, nếu có kinh nghiệm điện cơ bạn có thể tự khắc phục bằng cách: kiểm tra nguồn, tải, kết nối, và điều chỉnh tham số cho phù hợp. Các lỗi nhẹ như F0001-F0003, F0006-F0009, F0010, F0012, F0014-F0016 thường có hướng xử lý rõ ràng (kiểm tra tải, thời gian gia tốc/giảm tốc, quạt, cảm biến, cáp…). Nếu bạn nắm vững thông số và sửa được kết nối cơ bản (cắm lại cáp, thay ngõ nguồn, vệ sinh quạt…), có thể tự thực hiện trước.

– Nên liên hệ kỹ thuật viên khi:

Lỗi liên quan đến phần cứng bên trong (như F0018, F0019-F0021, hoặc hư bo mạch, quạt, IGBT).
Khi lỗi vẫn phát sinh, cần xem xét thay linh kiện chính hãng.
Lỗi F0003 (DEV OVERTEMP) thường phải thay quạt làm mát.
Lỗi F0018 (Therm Fail) chỉ xử lý bằng thay board.
Các mã nội bộ (OPEX…) cũng cần thay board điều khiển.
Nếu lỗi A5001 xuất hiện, kiểm tra cáp kết nối ngay.
Kiểm tra lại board điều khiển theo hướng dẫn ABB.
Nếu không khắc phục, hãy liên hệ kỹ thuật ABB hoặc HDE.

Tóm lại, khi lỗi đòi hỏi mở vỏ biến tần, can thiệp vào phần cứng hoặc không rõ nguyên nhân. Hãy gọi ngay HDE – Đơn vị sửa chữa biến tần uy tín để đảm bảo an toàn và hiệu quả.

Kết Luận

Việc nắm rõ bảng mã lỗi biến tần ABB ACS510 không chỉ giúp bạn nhanh xác định nguyên nhân sự cố mà còn đưa ra hướng khắc phục chính xác, tiết kiệm thời gian và chi phí bảo trì. Hy vọng với danh sách mã lỗi và cách xử lý từ HDE, bạn có thể dễ dàng chủ động vận hành và bảo dưỡng thiết bị.
