Bảng Mã Lỗi Biến Tần ABB ACS480: Nguyên Nhân Và Cách Xử Lý

Trong vận hành, biến tần ABB ACS480 có thể xuất hiện nhiều mã lỗi khác nhau. Nguyên nhân thường do quá tải, sự cố nguồn, nhiễu tín hiệu hoặc lỗi cài đặt. Hiểu rõ bảng mã lỗi giúp doanh nghiệp xử lý nhanh và hạn chế sự cố. Điều này giúp giảm dừng máy và duy trì hệ thống hoạt động ổn định. Trong bài viết này HDE sẽ tổng hợp các mã lỗi biến tần ABB ACS480 phổ biến và cách xử lý hiệu quả. Cùng theo dõi nhé

Bài viết này có gì?

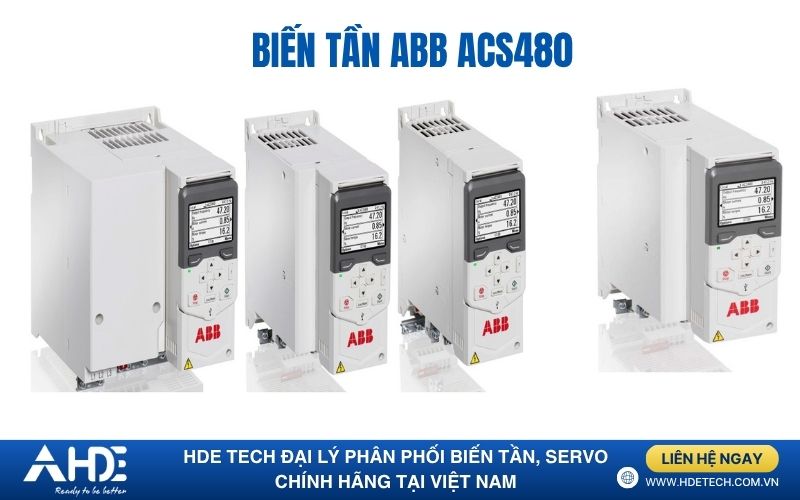

Giới thiệu chung về ABB ACS480

ABB ACS480 là dòng biến tần hạ thế (low-voltage AC drives) của ABB. Được thiết kế để điều khiển động cơ AC trong các ứng dụng phổ biến như bơm, quạt, máy nén, băng tải, hệ thống HVAC…Dòng này mang đến sự cân bằng giữa hiệu năng, độ ổn định và chi phí hợp lý, thiết kế nhỏ gọn, dễ cài đặt và vận hành. Với tính năng Safe Torque Off (STO) tích hợp, ACS480 đảm bảo an toàn máy móc khi cần ngắt mô-men xoắn động cơ an toàn.

Tính năng nổi bật của biến tần ABB ACS480

Cài đặt và khởi động nhanh: Giao diện menu biểu tượng giúp setup ban đầu dễ và nhanh.
Tính linh hoạt ứng dụng: Biến tần ABB ACS480 phù hợp cho quạt, bơm, máy nén và băng tải.
Tích hợp an toàn: Hỗ trợ STO tiêu chuẩn và phát hiện tốc độ an toàn không cần encoder.
Khả năng mở rộng: có thể thêm các module giao tiếp, module I/O mở rộng tùy nhu cầu hệ thống.
Hỗ trợ phần mềm: ABB cung cấp phần mềm Drive Composer giúp cấu hình và tinh chỉnh các thông số.

Trong quá trình vận hành, biến tần ABB ACS480 có thể xuất hiện mã lỗi hoặc cảnh báo. Hiểu và xử lý nhanh giúp giảm dừng máy, tránh hư hỏng thiết bị.

Bảng mã lỗi biến tần ABB ACS480 thường gặp và cách xử lý

Mã lỗi	Mô tả	Nguyên nhân	Cách khắc phục
1080	Backup/Restore timeout	Bảng điều khiển hoặc công cụ PC không kết nối được với biến tần khi sao lưu được thực hiện hoặc khôi phục.	Yêu cầu sao lưu hoặc khôi phục lại.
1081	Rating ID fault	Phần mềm không thể đọc ID xếp hạng của biến tần.	Đặt lại lỗi để làm cho ổ đĩa cố gắng đọc lại ID xếp hạng.Nếu lỗi xuất hiện lại, hãy cấp nguồn cho biến tần. Bạn có thể phải lặp lại điều này. Nếu lỗi vẫn tiếp diễn, hãy liên hệ với HDE
2310	Overcurrent	Dòng điện đầu ra đã vượt quá giới hạn lỗi bên trong.Ngoài tình huống quá dòng thực tế, lỗi này cũng có thể do lỗi nối đất hoặc mất pha nguồn cung cấp.	Kiểm tra tải của động cơ. Kiểm tra thời gian tăng tốc trong nhóm tham số 23, 26 hoặc 28. Kiểm tra các thông số 46.01, 46.02 và 46.03. Kiểm tra động cơ và cáp động cơ, gồm kết nối tam giác hoặc sao. Đảm bảo không có công tắc tơ đóng mở trong cáp động cơ. Kiểm tra dữ liệu khởi động nhóm 99 có khớp tấm thông số động cơ. Đảm bảo không có tụ bù hoặc bộ hấp thụ xung điện trong cáp. Kiểm tra lỗi chạm đất bằng đo điện trở cách điện động cơ và cáp.
2330	Earth leakage	Biến tần đã phát hiện mất cân bằng tải thường do lỗi nối đất trong động cơ hoặc cáp động cơ.	Kiểm tra xem không có tụ điện hiệu chỉnh hệ số công suất hoặc bộ hấp thụ xung điện trong cáp động cơ. Kiểm tra lỗi chạm đất trong động cơ hoặc cáp động cơ bằng cách đo điện trở cách điện của động cơ và cáp động cơ. Thử chạy động cơ ở chế độ điều khiển vô hướng nếu được phép (Xem thông số 99.04 Motor control mode). Nếu không phát hiện được lỗi nối đất nào, hãy liên hệ với HDE
2340	Short circuit	Ngắn mạch trong (các) cáp động cơ hoặc động cơ	Kiểm tra động cơ và cáp động cơ để tìm lỗi cáp.Kiểm tra xem không có tụ điện hiệu chỉnh hệ số công suất hoặc bộ hấp thụ xung điện trong cáp động cơ. Chuyển nguồn cho biến tần.
2381	IGBT overload	Mối nối IGBT quá mức với nhiệt độ trường hợp. Lỗi này bảo vệ (các) IGBT và có thể được kích hoạt bằng cách đoản mạch trong cáp động cơ.	Kiểm tra cáp động cơ.Kiểm tra điều kiện môi trường xung quanh. Kiểm tra lưu lượng gió và hoạt động của quạt. Kiểm tra các cánh tản nhiệt để tìm bụi. Kiểm tra công suất động cơ so với công suất truyền động.
3130	Input phase loss Programmable fault: 31.21 Supply phase loss	Mạch trung gian Điện áp một chiều dao động do thiếu pha đường dây điện đầu vào hoặc cầu chì bị cháy.	Kiểm tra cầu chì đường dây điện đầu vào.Kiểm tra các kết nối cáp nguồn bị lỏng. Kiểm tra sự mất cân bằng nguồn điện đầu vào.
3181	Wiring or earth fault Programmable fault: 31.23 Wiring or earth fault	Nguồn điện đầu vào và kết nối cáp động cơ không chính xác.	Kiểm tra kết nối nguồn đầu vào.
3210	DC link overvoltage	Quá điện áp DC mạch trung gian.	Kiểm tra để đảm bảo rằng kiểm soát quá áp đang bật (xem tham số 30.30 Overvoltage control).Kiểm tra để đảm bảo rằng điện áp cung cấp phù hợp với điện áp đầu vào danh định của biến tần. Kiểm tra đường dây cung cấp xem có quá áp tĩnh hoặc quá áp không. Kiểm tra bộ hãm và điện trở (nếu có). Kiểm tra thời gian giảm tốc. Trang bị thêm bộ truyền động với bộ hãm phanh và điện trở phanh. Kiểm tra để đảm bảo rằng điện trở phanh được ghi đúng kích thước và điện trở nằm trong phạm vi chấp nhận được đối với biến tần.
3220	DC link undervoltage	Điện áp DC của mạch trung gian không đủ do thiếu pha cung cấp, cầu chì bị cháy hoặc lỗi ở cầu chỉnh lưu.	Kiểm tra cáp cung cấp, cầu chì và thiết bị đóng cắt.
3381	Output phase loss Programmable fault: 31.19 Motor phase loss	Lỗi mạch động cơ do thiếu kết nối động cơ (cả ba pha không được kết nối).	Kết nối cáp động cơ.
4110	Control board temperature	Nhiệt độ bộ điều khiển quá cao.	Kiểm tra sự làm mát thích hợp của biến tần.Kiểm tra quạt làm mát phụ.
4210	IGBT overtemperature	Nhiệt độ IGBT của biến tần ước tính là quá mức.	Kiểm tra điều kiện môi trường xung quanh.Kiểm tra lưu lượng gió và hoạt động của quạt. Kiểm tra các cánh tản nhiệt để tìm bụi. Kiểm tra công suất động cơ so với công suất truyền động
4290	Cooling	Nhiệt độ mô-đun biến tần quá cao.	Kiểm tra nhiệt độ môi trường xung quanh.Kiểm tra luồng không khí làm mát mô-đun truyền động và hoạt động của quạt. Kiểm tra bên trong tủ và bộ tản nhiệt của mô-đun biến tần xem có bám bụi không. Làm sạch bất cứ khi nào cần thiết.
42F1	IGBT temperature	Nhiệt độ IGBT của biến tần là quá mức.	Kiểm tra điều kiện môi trường xung quanh.Kiểm tra lưu lượng gió và hoạt động của quạt. Kiểm tra các cánh tản nhiệt để tìm bụi. Kiểm tra công suất động cơ so với công suất truyền động.
4310	Excess temperature	Nhiệt độ mô-đun nguồn quá mức	Xem phần tham số A4B0 Excess temperature hoặc liên hệ với chúng tôi Ritech.
4380	Excess temperature difference	Sự chênh lệch nhiệt độ cao giữa các IGBT của các pha khác nhau.	Kiểm tra hệ thống cáp động cơ.Kiểm tra việc làm mát (các) mô-đun biến tần.
4981	External temperature 1	Nhiệt độ đo được 1 đã vượt quá giới hạn lỗi.	Kiểm tra giá trị của tham số 35.02 Measured temperature 1.Kiểm tra việc làm mát động cơ (hoặc thiết bị khác có nhiệt độ đang được đo).
4982	External temperature 2	Nhiệt độ đo được 2 đã vượt quá giới hạn lỗi.	Kiểm tra giá trị của tham số 35.03 Measured temperature 2.Kiểm tra việc làm mát động cơ (hoặc thiết bị khác có nhiệt độ đang được đo).
5080	Fan	Thiếu phản hồi của quạt làm mát.	Xem tham số A581 FanNếu không được liên hệ với HDE
5081	Auxiliary fan broken	Quạt làm mát phụ (được kết nối với đầu nối quạt trên thiết bị điều khiển) bị kẹt hoặc ngắt kết nối	Kiểm tra (các) quạt phụ và (các) kết nối.Thay thế quạt nếu bị lỗi. Đảm bảo rằng nắp trước của biến tần được đặt đúng vị trí và được vặn chặt. Nếu việc vận hành thử biến tần yêu cầu phải tắt nắp, hãy kích hoạt tham số 31.36 Aux fan error bybass trong vòng 2 phút kể từ khi khởi động lại thiết bị điều khiển để tạm thời loại bỏ lỗi. Khởi động lại thiết bị điều khiển (sử dụng tham số 96.08 Control board boot) hoặc bằng nguồn điện xoay chiều.
	0001	Quạt phụ 1 bị hỏng.
	0002	Quạt phụ 2 bị hỏng.
5090	STO hardware failure	Lỗi phần cứng STO	Liên hệ hãng ABB hoặc HDE
5091	Safe torque off Programmable fault: 31.22 STO indication run/stop	Chức năng tắt mô-men xoắn an toàn đang hoạt động, tức là. (các) tín hiệu mạch an toàn được kết nối với đầu nối STO bị hỏng khi khởi động hoặc chạy.	Kiểm tra các kết nối mạch an toàn.Kiểm tra giá trị của tham số 95.04 Control board supply.
5092	PU logic error	Bộ nhớ đơn vị nguồn đã bị xóa.	Liên hệ hãng ABB hoặc HDE
5093	Rating ID mismatch	Phần cứng của biến tần không khớp với thông tin được lưu trong bộ nhớ. Điều này có thể xảy ra, ví dụ: sau khi cập nhật chương trình cơ sở.	Liên hệ hãng ABB hoặc HDE
5094	Measurement circuit temperature	Sự cố với phép đo nhiệt độ bên trong của biến tần.	Liên hệ hãng ABB hoặc HDE
5089	SMT circuit malfunction	Lỗi nhiệt độ an toàn động cơ và cảnh báo STO.	Kiểm tra kết nối giữa đầu ra rơle của mô-đun và đầu cuối STO.
5098	I/O communication loss	Không kết nối được với I / O tiêu chuẩn.	Thử đặt lại lỗi hoặc chuyển nguồn cho biến tần.
50A0	Fan	Quạt làm mát bị kẹt hoặc ngắt kết nối.	Kiểm tra hoạt động và kết nối của quạt.Thay thế quạt nếu bị lỗi.
5682	Power unit lost	Mất kết nối giữa bộ điều khiển biến tần và bộ nguồn.	Kiểm tra kết nối giữa bộ điều khiển và bộ nguồn.
5691	Measurement circuit ADC	Lỗi mạch đo lường.	Liên hệ hãng ABB.
5692	PU board powerfail	Bộ cấp nguồn mất kết nối.	Liên hệ hãng ABB.
5693	Measurement circuit DFF	Lỗi mạch đo lường.	Liên hệ hãng ABB.
5697	Charging feedback	Thiếu tín hiệu phản hồi.	Kiểm tra tín hiệu phản hồi đến từ hệ thống sạc.
5698	Unknown PU fault	Logic đơn vị nguồn đã tạo ra một lỗi mà phần mềm không xác định được.	Kiểm tra logic và khả năng tương thích của phần mềm.
6181	FPGA version incompatible	Phiên bản chương trình cơ sở và FPGA không tương thích.	Khởi động lại thiết bị điều khiển (sử dụng tham số 96.08 Control board boot) hoặc bằng nguồn điện xoay chiều. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với HDE
6200	Checksum mismatch	Tổng kiểm tham số 96.68 Tổng kiểm tra thực tế A không khớp với 96.71 Tổng kiểm tra A được chấp thuận và / hoặc tổng kiểm tra tham số 96.69 Tổng kiểm tra thực tế B không khớp với 96.72 Tổng kiểm tra B được chấp thuận.	Hoàn nguyên các thay đổi tham số sau khi phê duyệt tổng kiểm tra. Nếu thay đổi tham số hợp lệ, hãy phê duyệt tổng kiểm tra mới. Đặt tham số 96.55, bit 12 hoặc 13 thành 1 = Set.
6306	FBA A mapping file	Bộ điều hợp Fieldbus Lỗi đọc tệp ánh xạ.	Liên hệ với hãng ABB hoặc HDE
6481	Task overload	Lỗi nội bộ.	Khởi động lại thiết bị bằng tham số 96.08 Control board boot. Hoặc khởi động lại qua nguồn điện xoay chiều. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với HDE
6487	Stack overflow	Lỗi nội bộ.	Khởi động lại thiết bị bằng tham số 96.08 Control board boot. Hoặc khởi động lại qua nguồn điện xoay chiều. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với HDE
64A1	Internal file load	Lỗi đọc tệp.	Khởi động lại thiết bị bằng tham số 96.08 Control board boot. Hoặc khởi động lại qua nguồn điện xoay chiều. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với HDE
64A4	Rating ID fault	Lỗi tải ID.	Liên hệ hãng ABB hoặc HDE
64A6	Adaptive program	Lỗi khi chạy chương trình thích ứng.	Liên hệ hãng ABB hoặc HDE
	000A	Chương trình bị hỏng hoặc chặn không tồn tại	Khôi phục chương trình mẫu hoặc tải chương trình vào biến tần.
	000C	Thiếu đầu vào khối bắt buộc	Kiểm tra các đầu vào của khối.
	000E	Chương trình bị hỏng hoặc chặn không tồn tại	Khôi phục chương trình mẫu hoặc tải chương trình vào biến tần.
	0011	Chương trình quá lớn.	Loại bỏ các khối cho đến khi lỗi dừng lại.
	0012	Chương trình trống.	Sửa lại chương trình và tải nó vào biến tần.
	001C	Một tham số hoặc khối không tồn tại được sử dụng trong chương trình.	Chỉnh sửa chương trình để sửa tham chiếu tham số hoặc để sử dụng một khối hiện có.
	001D	Loại tham số không hợp lệ cho pin đã chọn.	Chỉnh sửa chương trình để sửa tham chiếu tham số.
	001E	Đầu ra cho tham số không thành công vì tham số được bảo vệ chống ghi.	Kiểm tra tham chiếu tham số trong chương trình.Kiểm tra các nguồn khác ảnh hưởng đến tham số mục tiêu.
	0023	Tệp chương trình không tương thích với phiên bản chương trình cơ sở hiện tại.	Điều chỉnh chương trình với thư viện khối hiện tại và phiên bản phần sụn.
	0024
64B1	Internal SSW fault	Lỗi nội bộ.	Khởi động lại thiết bị điều khiển (sử dụng tham số 96.08 Control board boot) hoặc bằng nguồn điện xoay chiều. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với HDE
64B2	User set fault	Tải tập thông số người dùng không thành công vì• bộ yêu cầu không tồn tại • bộ không tương thích với chương trình điều khiển • biến tần đã bị tắt trong khi tải.	Đảm bảo rằng tập hợp thông số người dùng hợp lệ tồn tại. Tải lại nếu không chắc chắn.
64B3	Macro parameterization error	Tham số macro không thành công, ví dụ: bởi vì giá trị mặc định của tham số không thể thay đổi đã được cố gắng ghi.	Liên hệ với hãng ABB hoặc HDE
64E1	Kernel overload	Lỗi hệ điều hành.	Khởi động lại thiết bị điều khiển (sử dụng tham số 96.08 Control board boot) hoặc bằng nguồn điện xoay chiều. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với HDE
6581	Parameter system	Tải hoặc lưu thông số không thành công.	Thử buộc lưu bằng cách sử dụng tham số 96.07 Lưu tham số theo cách thủ công. Thử lại.
6591	Backup/Restore timeout	Trong quá trình sao lưu tạo hoặc khôi phục hoạt động, một bảng điều khiển hoặc công cụ PC không kết nối được với biến tần như một phần của hoạt động này.	Kiểm tra bảng điều khiển hoặc giao tiếp PC-tool và nếu nó vẫn ở trạng thái sao lưu hoặc khôi phục.
65A1	FBA A parameter conflict	Biến tần không có chức năng do PLC yêu cầu hoặc chức năng được yêu cầu chưa được kích hoạt.	Kiểm tra lập trình PLC.Kiểm tra cài đặt của các nhóm thông số 50 Fieldbus adapter (FBA) và 51 FBA A settings.
6681	EFB comm loss Programmable fault: 58.14 Communication loss action	Ngắt kết nối trong giao tiếp fieldbus (EFB) được nhúng.	Kiểm tra trạng thái của fieldbus master (trực tuyến / ngoại tuyến / lỗi, v.v.).Kiểm tra kết nối cáp với các đầu cuối EIA-485 / X5 29, 30 và 31 trên thiết bị điều khiển.
6682	EFB config file	Không thể đọc tệp cấu hình fieldbus (EFB) được nhúng.	Liên hệ hãng ABB hoặc HDE
6683	EFB invalid parameterization	Cài đặt tham số fieldbus (EFB) được nhúng không nhất quán hoặc không tương thích với giao thức đã chọn.	Kiểm tra các cài đặt trong nhóm tham số 58 Embedded fieldbus.
6684	EFB load fault	Không thể tải phần sụn giao thức fieldbus (EFB) được nhúng.Phiên bản không khớp giữa chương trình cơ sở giao thức EFB và chương trình cơ sở biến tần.	Liên hệ hãng ABB hoặc HDE
6685	EFB fault 2	Lỗi dành riêng cho ứng dụng giao thức EFB.	Kiểm tra tài liệu của giao thức.
6686	EFB fault 3	Lỗi dành riêng cho ứng dụng giao thức EFB.	Kiểm tra tài liệu của giao thức.
6882	Text 32-bit table overflow	Lỗi nội bộ.	Liên hệ hãng ABB hoặc HDE
6885	Text file overflow	Lỗi nội bộ.	Liên hệ hãng ABB hoặc HDE
7081	Control panel loss Programmable fault: 49.05 Communication loss action	Bảng điều khiển hoặc công cụ PC được chọn làm vị trí điều khiển hoạt động cho biến tần đã ngừng giao tiếp.	Kiểm tra công cụ PC hoặc kết nối bảng điều khiển.Kiểm tra đầu nối bảng điều khiển. Ngắt kết nối và kết nối lại bảng điều khiển.
7082	I/O module comm loss	Giao tiếp giữa mô-đun IO và biến tần không hoạt động bình thường.	Kiểm tra cài đặt mô-đun IO.
7085	Incompatible option module	Mô-đun tùy chọn Fieldbus không được hỗ trợ.	Thay thế mô-đun bằng loại được hỗ trợ.
7086	AI Overvoltage	Một quá áp đã được phát hiện trên một đầu vào tương tự.Đầu vào tương tự đã tạm thời được thay đổi sang chế độ điện áp và sẽ được chuyển trở lại chế độ hiện tại khi mức tín hiệu AI trở lại trong giới hạn chấp nhận được.	Kiểm tra mức tín hiệu AI.
7087	I/O module configuration	Cấu hình mô-đun I / O không được hỗ trợ hoặc bất hợp pháp.
	0001	Vị trí công tắc S1 / S2 DIP trên BIO-01 đã thay đổi sau khi bật nguồn.	Khởi động lại thiết bị điều khiển bằng cách ngắt nguồn hoặc thông qua tham số 96.08 Khởi động bo mạch điều khiển để kích hoạt vị trí công tắc DIP mới
	0002	Các vị trí chuyển mạch DIP S1 / S2 sao cho DO1 sẽ ở cả hai chân S1 và S2. Đây không phải là sự kết hợp được hỗ trợ	Thay đổi vị trí công tắc DIP S1 / S2 thành kết hợp được hỗ trợ, xem tham số 05.99 Trạng thái công tắc DIP BIO-01.
7121	Motor stall Programmable fault: 31.24 Stall function	Động cơ đang hoạt động trong vùng ngừng trệ vì v.d. quá tải hoặc không đủ công suất động cơ.	Kiểm tra tải động cơ và xếp hạng truyền động.Kiểm tra các thông số chức năng sự cố.
7122	Motor overload	Dòng động cơ quá cao.	Kiểm tra động cơ quá tải.Điều chỉnh các thông số được sử dụng cho chức năng quá tải của động cơ (35.51… 35.53) và 35.55… 35.56.
7183	BR excess temperature	Nhiệt độ điện trở phanh đã vượt quá giới hạn lỗi được xác định bởi tham số 43.11 Giới hạn lỗi của điện trở phanh.	Dừng biến tần. Để điện trở nguội bớt.Kiểm tra cài đặt chức năng bảo vệ quá tải điện trở (nhóm tham số 43 Bộ hãm phanh). Kiểm tra cài đặt giới hạn lỗi, tham số 43.11 Giới hạn lỗi điện trở phanh. Kiểm tra xem chu kỳ phanh có đáp ứng các giới hạn cho phép hay không.
7192	BC IGBT excess temperature	Nhiệt độ IGBT của bộ hãm phanh đã vượt quá giới hạn lỗi bên trong.	Kiểm tra nhiệt độ môi trường xung quanh quá mức.Kiểm tra lỗi quạt làm mát. Kiểm tra các vật cản trong luồng không khí. Kiểm tra cài đặt chức năng bảo vệ quá tải điện trở.
7310	Overspeed	Động cơ quay nhanh hơn tốc độ cao nhất cho phép do đặt sai tốc độ tối thiểu / tối đa, mômen phanh không đủ hoặc tải thay đổi khi sử dụng tham chiếu mômen.	Kiểm tra cài đặt tốc độ tối thiểu / tối đa, các thông số 30.11 Tốc độ tối thiểu và 30.12 Tốc độ tối đa.Kiểm tra sự đầy đủ của mômen phanh động cơ. Kiểm tra khả năng áp dụng của điều khiển mô-men xoắn. Kiểm tra cần phanh và (các) điện trở.
73B0	Emergency ramp failed	Việc dừng khẩn cấp đã không hoàn thành trong thời gian dự kiến.	Kiểm tra cài đặt của các thông số 31.32 Giám sát đoạn đường khẩn cấp và 31.33 Độ trễ giám sát đoạn đường dốc khẩn cấp.Kiểm tra thời gian dốc được xác định trước (23.11… 23.15 cho chế độ Tắt1, 23.23 cho chế độ Tắt 3).
73F0	Overfrequency	Đã vượt quá tần số đầu ra tối đa cho phép.
	00FA	Động cơ quay nhanh hơn tần số cao nhất cho phép do tần số tối thiểu / tối đa được đặt không chính xác hoặc động cơ chạy nhanh do điện áp nguồn quá cao hoặc lựa chọn điện áp nguồn không chính xác trong tham số 95.01 Điện áp nguồn	Kiểm tra cài đặt tần số tối thiểu / tối đa, các thông số 30.13 Tần số tối thiểu và 30.14 Tần số tối đa.Kiểm tra điện áp nguồn đã sử dụng và thông số lựa chọn điện áp 95.01 Điện áp nguồn.
7510	FBA A communication Programmable fault: 50.02 FBA A comm loss func	Giao tiếp tuần hoàn giữa biến tần và mô-đun bộ điều hợp bus trường A hoặc giữa PLC và mô-đun bộ điều hợp bus trường A bị mất.	Kiểm tra trạng thái truyền thông fieldbus.Kiểm tra kết nối cáp. Kiểm tra xem bậc thầy giao tiếp có thể giao tiếp hay không.
8001	ULC underload fault	Đường cong tải của người dùng: Tín hiệu đã quá dài dưới đường cong tải trọng.	Xem tham số 37.04 ULC underload actions.
8002	ULC overload fault	Đường cong tải của người dùng: Tín hiệu quá dài trên đường cong quá tải.	Xem tham số 37.03 ULC overload actions.
80A0	AI supervision Programmable fault: 12.03 AI supervision function	Tín hiệu tương tự nằm ngoài giới hạn được chỉ định cho đầu vào tương tự.	Kiểm tra mức tín hiệu ở đầu vào tương tự.Kiểm tra hệ thống dây điện được kết nối với đầu vào.
	0001	AI1LessMIN
	0002	AI1GreaterMAX
	0003	AI2LessMIN.
	0004	AI2GreaterMAX
80B0	Signal supervision 1 (Editable message text) Programmable fault: 32.06 Supervision 1 action	Lỗi do chức năng giám sát tín hiệu tạo ra 1.	Kiểm tra nguồn lỗi (tham số 32.07 Supervision 1 signal).
80B1	Signal supervision 2 (Editable message text) Programmable fault: 32.16 Supervision 2 action	Lỗi do chức năng giám sát tín hiệu tạo ra 2.	Kiểm tra nguồn lỗi (tham số 32.17 Supervision 2 signal).
80B2	Signal supervision 3 (Editable message text) Programmable fault: 32.26 Supervision 3 action	Lỗi do chức năng giám sát tín hiệu tạo ra 3.	Kiểm tra nguồn lỗi (tham số 32.27 Supervision 3 signal).
80B3	Signal supervision 4 (Editable message text) Programmable fault: 32.36 Supervision 4 action	Lỗi do chức năng giám sát tín hiệu tạo ra 4.	Kiểm tra nguồn lỗi (tham số 32.37 Supervision 4 signal).
80B4	Signal supervision 5 (Editable message text) Programmable fault: 32.46 Supervision 5 action	Lỗi do chức năng giám sát tín hiệu tạo ra 5.	Kiểm tra nguồn lỗi (tham số 32.47 Supervision 5 signal).
80B5	Signal supervision 6 (Editable message text) Programmable fault: 32.56 Supervision 6 action	Lỗi do chức năng giám sát tín hiệu tạo ra 6.	Kiểm tra nguồn lỗi (tham số 32.57 Supervision 6 signal).
9081	External fault 1 (Editable message text) Programmable fault: 31.01 External event 1 source 31.02 External event 1 type	Lỗi ở thiết bị bên ngoài 1.	Kiểm tra thiết bị bên ngoài.Kiểm tra cài đặt thông số 31.01 External event 1 source.
9082	External fault 2 (Editable message text) Programmable fault: 31.03 External event 2 source 31.04 External event 2 type	Lỗi ở thiết bị bên ngoài 2.	Kiểm tra thiết bị bên ngoài.Kiểm tra cài đặt thông số 31.03 External event 2 source.
9083	External fault 3 (Editable message text) Programmable fault: 31.05 External event 3 source 31.06 External event 3 type	Lỗi ở thiết bị bên ngoài 3.	Kiểm tra thiết bị bên ngoài.Kiểm tra cài đặt thông số 31.05 External event 3 source.
9084	External fault 4 (Editable message text) Programmable fault: 31.07 External event 4 source 31.08 External event 4 type	Lỗi ở thiết bị bên ngoài 4.	Kiểm tra thiết bị bên ngoài.Kiểm tra cài đặt thông số 31.07 External event 4 source.
9085	External fault 5 (Editable message text) Programmable fault: 31.09 External event 5 source 31.10 External event 5 type	Lỗi ở thiết bị bên ngoài 5.	Kiểm tra thiết bị bên ngoài.Kiểm tra cài đặt thông số 31.09 External event 5 source.
D401	Max cleaning fault Programmable fault: 83.35 Cleaning count fault	Số lần làm sạch tối đa đạt được trong thời gian xác định. Việc vệ sinh máy bơm không thể làm sạch máy bơm và do đó, cần phải làm sạch bằng tay.	Kiểm tra máy bơm xem có bị tắc nghẽn không.Làm sạch máy bơm bằng tay nếu cần. Kiểm tra các thông số 83.35 Lỗi số lần làm sạch đến 83.37 Số lần làm sạch tối đa.
D404	Running dry Programmable fault: 82.20 Dry run protection	Chế độ bảo vệ chạy khô được kích hoạt.	Kiểm tra đầu vào của máy bơm xem có đủ mực nước không.Kiểm tra cài đặt bảo vệ chạy khô trong thông số 82.20 Bảo vệ chạy khô và 82.21 Nguồn chạy khô.
D405	Pipe fill-timeout Programmable fault: 82.25 Soft pipe fill supervision	Đổ đầy đường ống mềm đã đạt đến giới hạn thời gian chờ. Đầu ra PID không đạt được điểm đặt sau khi kết thúc quá trình tăng tốc tham chiếu và đã hết giới hạn thời gian chờ.	Kiểm tra đường ống xem có thể bị rò rỉ hay không.Xem tham số 82.25 Giám sát lấp đầy đường ống mềm và 82.26 Giới hạn thời gian chờ.
D40C	Cavitation detected	Máy bơm không nhận đủ chất lỏng.	• Kiểm tra mức chất lỏng trong hệ thống. • Khởi động lại máy bơm và xác nhận xem có hiện tượng xâm thực hay không. • Điều chỉnh các thông số được sử dụng cho chức năng phát hiện lỗ hổng (86.12 – 86.30) nếu cần.
FA81	Safe torque off 1	Chức năng tắt mô-men xoắn an toàn đang hoạt động, tức là. STO mạch 1 bị hỏng.	Kiểm tra các kết nối mạch an toàn. Kiểm tra giá trị của tham số 95.04 Control board supply.
FA82	Safe torque off 2	Chức năng tắt mô-men xoắn an toàn đang hoạt động, tức là. STO mạch 2 bị hỏng.
FF61	ID run	Chạy ID động cơ không được hoàn tất thành công.	Kiểm tra giá trị danh định động cơ trong nhóm tham số 99. Đảm bảo không có hệ thống điều khiển ngoài kết nối với biến tần. Cấp nguồn cho biến tần và bộ điều khiển nếu dùng riêng. Kiểm tra không có giới hạn hoạt động cản trở chạy ID. Khôi phục tham số về mặc định và thử lại.
	0001	Giới hạn hiện tại tối đa quá thấp.	Kiểm tra thông số 99.06 dòng điện danh định của động cơ. Kiểm tra thông số 30.17 dòng điện tối đa. Đảm bảo giá trị 30.17 lớn hơn 99.06. Xác nhận biến tần có kích thước phù hợp với động cơ.
	0002	Giới hạn tốc độ tối đa hoặc điểm suy yếu trường được tính toán quá thấp.	Kiểm tra cài đặt của các thông số.• 30.11 Minimum speed • 30.12 Maximum speed • 99.07 Motor nominal voltage • 99.08 Motor nominal frequency • 99.09 Motor nominal speed.
	0003	Giới hạn mô-men xoắn cực đại quá thấp.	Kiểm tra tham số 99.12 mô-men xoắn danh định của động cơ. Kiểm tra giới hạn mô-men xoắn trong nhóm 30. Đảm bảo giới hạn mô-men xoắn cực đại lớn hơn 100%.
	0004	Hiệu chuẩn đo lường hiện tại không hoàn thành trong thời gian hợp lý.	Liên hệ hãng ABB hoặc HDE
	0005…0008	Lỗi bên trong	Liên hệ hãng ABB hoặc HDE.
	0009	(Chỉ dành cho động cơ không đồng bộ) Việc tăng tốc không hoàn thành trong thời gian hợp lý.	Liên hệ hãng ABB hoặc HDE
	000A	(Chỉ dành cho động cơ không đồng bộ) Quá trình giảm tốc không kết thúc trong thời gian hợp lý.	Liên hệ hãng ABB hoặc HDE
	000B	(Chỉ dành cho động cơ không đồng bộ) Tốc độ giảm xuống 0 trong khi chạy ID.	Liên hệ hãng ABB hoặc HDE
	000C	(Chỉ dành cho động cơ nam châm vĩnh cửu) Gia tốc đầu tiên không hoàn thành trong thời gian hợp lý	Liên hệ hãng ABB hoặc HDE
	000D	(Chỉ dành cho động cơ nam châm vĩnh cửu) Gia tốc thứ hai không hoàn thành trong thời gian hợp lý.	Liên hệ hãng ABB hoặc HDE
	000E…0010	Lỗi bên trong	Liên hệ hãng ABB hoặc HDE
	0011	(Chỉ dành cho động cơ điện trở đồng bộ) Lỗi kiểm tra xung.	Liên hệ hãng ABB hoặc HDE
	0012	Động cơ quá lớn để chạy ID tạm dừng nâng cao.	Kiểm tra xem động cơ và công suất biến tần có tương thích không. Liên hệ hãng ABB hoặc HDE
	0013	(Chỉ dành cho động cơ không đồng bộ) Lỗi dữ liệu động cơ.	Kiểm tra giá trị danh định động cơ trong biến tần. Đối chiếu với thông số trên nhãn động cơ. Liên hệ hãng ABB hoặc HDE
FF63	STO diagnostics failure.	Trục trặc bên trong SW.	Khởi động lại thiết bị bằng tham số 96.08 Control board boot. Hoặc khởi động lại bằng nguồn điện xoay chiều. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với HDE
FF81	FB A force trip	Lệnh lỗi đã được nhận thông qua bộ điều hợp bus trường A.	Kiểm tra thông tin lỗi do PLC cung cấp.
FF8E	EFB force trip	Lệnh lỗi đã được nhận thông qua giao diện fieldbus được nhúng.	Kiểm tra thông tin lỗi do PLC cung cấp.

Cách xử lý sự cố biến tần ABB ACS480 hiệu quả

Xác định mã lỗi hiển thị trên màn hình.
Tra cứu bảng mã lỗi ABB ACS480 để xác định nguyên nhân.
Thực hiện kiểm tra hệ thống điện – cơ – điều khiển.
Khắc phục theo từng lỗi: vệ sinh, thay linh kiện, điều chỉnh thông số.
Ghi lại lịch sử lỗi để làm cơ sở bảo trì định kỳ.

Lời khuyên để hạn chế lỗi khi dùng ABB ACS480

Bảo dưỡng định kỳ: vệ sinh quạt làm mát, kiểm tra hệ thống dây dẫn.
Kiểm tra nguồn điện đầu vào: tránh sụt áp hoặc quá áp.
Cấu hình đúng thông số tải: đặt dòng định mức, tần số, điện áp phù hợp.
Đào tạo nhân sự: đảm bảo người vận hành hiểu rõ mã lỗi và cách xử lý.

Kết luận

Việc nắm rõ bảng mã lỗi biến tần ABB ACS480 giúp xử lý nhanh sự cố và duy trì hệ thống ổn định. Nếu bạn gặp khó khăn trong quá trình khắc phục, hãy liên hệ ngay với HDE – đơn vị phân phối và sửa chữa biến tần uy tín. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ bạn.
